通风散热型盘式制动器转子结构设计

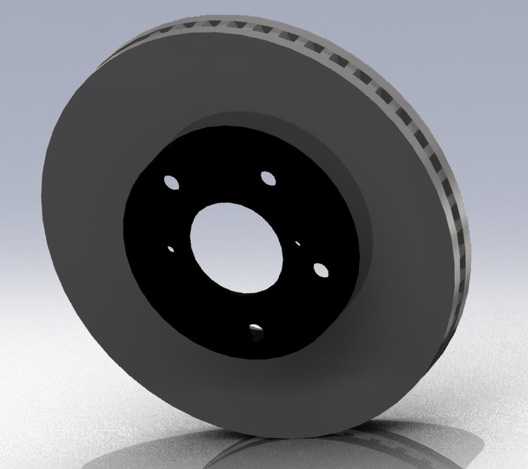

本作品为通风结构的盘式制动器转子三维建模设计，建模过程中首先基于盘式制动器的实际工作工况确定核心设计参数，围绕制动过程中的散热需求、结构强度需求、装配适配需求开展整体结构规划。建模阶段先绘制转子的中心基准轴与安装基准面，以中心安装孔为定位基准，先完成转子内圈安装法兰结构的特征绘制，精准还原内圈上的定位卡槽结构，保证转子与轮毂装配时的周向定位精度，避免制动过程中出现相对窜动。随后完成两侧摩擦环面的主体结构绘制，在两个摩擦环面之间设计周向均匀分布的通风导流结构，通过阵列特征完成数十个径向通风槽的均匀排布，每个通风槽的截面形态经过优化，既保证制动过程中气流可以快速流经转子内部带走摩擦热量，又避免槽体结构过度削弱转子整体结构强度。建模过程中对摩擦环的外边缘做了微小的倒角处理，消除锐边应力集中风险，同时对通风槽与摩擦面的衔接位置做圆角过渡，减少应力集中点，提升转子在反复制动工况下的抗疲劳性能。材质设定上，将转子主体材质设定为常用的制动盘灰铸铁材质，在渲染阶段调整材质的金属粗糙度参数，还原铸铁件略带哑光的金属质感，对摩擦环面做细微的纹理处理模拟实际制动摩擦后的表面状态，对通风槽的金属切面调整反光参数体现机加工后的金属光泽。渲染阶段采用柔和的侧上方打光方案，清晰展现转子的整体轮廓、内圈安装结构、周向通风槽的排布形态，通过光影对比突出通风槽的深度与结构层次，同时在转子下方添加柔和的投影增强模型的立体感。整个设计在保证制动转子基础制动功能的前提下，重点优化了通风散热结构的排布合理性，兼顾了结构强度与散热效率，结构形态完全适配常规盘式制动器的装配空间，可用于制动系统结构教学、散热性能仿真分析参考、相关机械结构设计参考使用。
