多叶片风车螺旋桨风扇结构三维设计

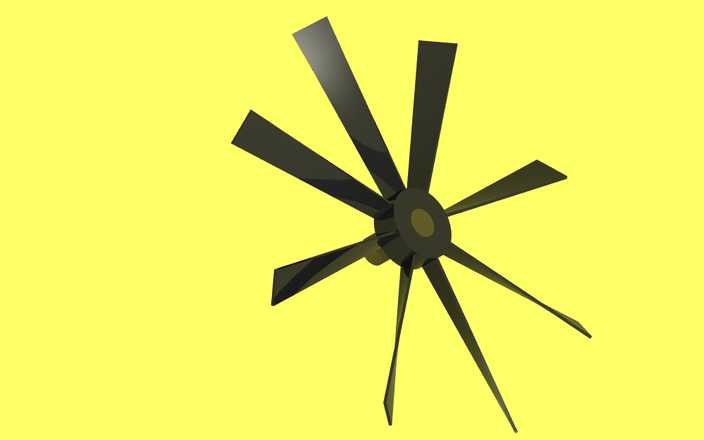

本作品为多叶片螺旋桨式风车风扇结构，采用三维参数化建模方式完成整体设计，建模过程中首先确定中心轮毂的基准轴与基准面，以轮毂中心为原点放射状排布十片长度、倾角存在差异化的叶片，打破传统等长等角风扇叶片的对称布局，兼顾风车动力输出与风扇送风的双重功能需求。建模阶段对每一片叶片单独绘制草图轮廓，通过放样、曲面加厚命令生成叶片实体，针对叶片根部与轮毂的衔接位置做圆角过渡处理，避免应力集中问题，同时保证整体曲面的顺滑度，减少流体经过时的阻力损失。材质设计上，叶片部分选用哑光深黑色硬质工程塑料材质，调整材质的粗糙度、反射率参数模拟ABS工程塑料的真实质感，轮毂中心位置添加深褐色金属质感的轴套结构，区分转动核心与叶片的材质差异，提升模型的视觉层次感。渲染阶段选用高饱和度明黄色作为背景底色，通过三点布光方式打亮模型整体，在叶片边缘添加轻微的高光反射，突出叶片的厚度与曲面弧度，清晰展现每一片叶片的倾斜角度与空间排布关系。结构设计上，中心轮毂为实心圆柱结构，预留中心轴安装孔位，可适配常规的转动轴装配需求，叶片从轮毂向外延伸过程中逐渐收窄，叶尖做斜切处理，优化转动时的空气动力学性能，不同长度的叶片组合能够在转动时形成覆盖范围更广的气流场，既可以作为小型风车的动力螺旋桨捕获风能，也可以作为风扇的风叶结构实现送风功能。设计过程中反复调整叶片的扭转角度与安装位置，通过软件的干涉检查功能确认所有叶片之间无碰撞、无重叠，保证模型转动时的结构合理性，整体模型结构完整，曲面过渡自然，可直接用于风能动力演示、风扇结构原理展示、相关产品的结构参考等场景，能够直观展现非对称多叶片螺旋桨的结构特点与设计逻辑。
