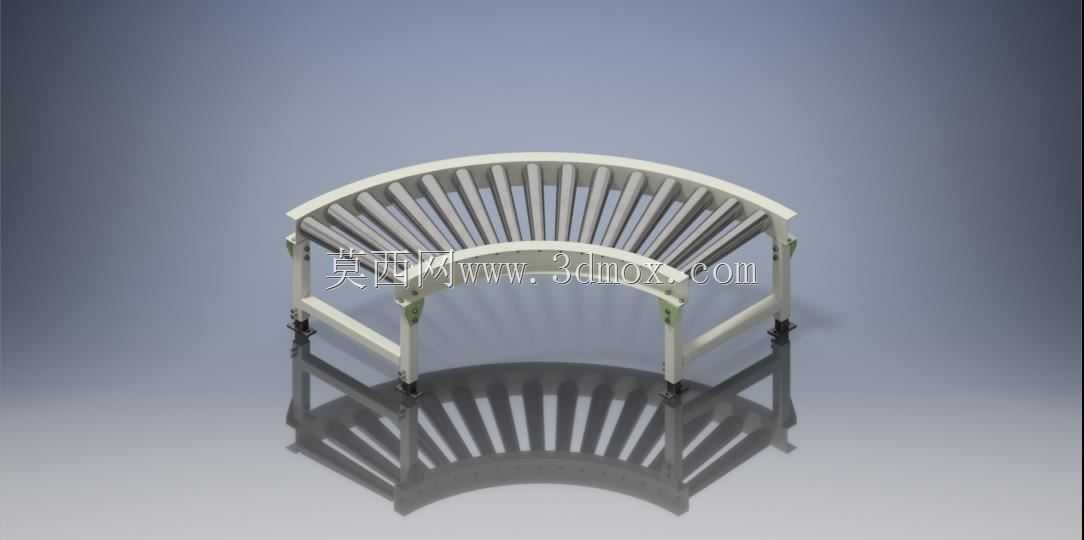

九十度无动力弯道辊筒输送设备结构

这款九十度无动力弯道辊筒输送结构，主要应用于生产车间流水线转角、仓储物流分拣线的流向切换场景，能够在不额外配置动力源的前提下，依托货物自身重力或者前后端接驳设备的推送力，完成物料在直角转向节点的平稳过渡，有效缩减生产线的排布占地空间，优化车间内的物流动线布局，常见于电商仓储分拣、轻工产品组装、包装工序流转等场景，适配箱装、袋装、托盘类等底面平整的物料输送需求。设备整体采用弧形排布的辊筒作为承载输送主体，每根辊筒沿弯道径向均匀布置，辊筒间距经过合理测算，既能够保证输送过程中物料不会出现卡滞、掉落的问题，也能避免小尺寸物件卡入辊筒缝隙的风险，辊筒表面做光滑处理，减少物料输送过程中的摩擦阻力，保证转向过程中物料行进顺畅。机架部分采用型材焊接拼接结构，整体框架做弧形适配，支腿配置可调节的支撑脚座，能够根据现场安装地面的平整度调整设备整体高度，保证输送面与前后端接驳设备的台面高度齐平，支腿之间设置横向加强拉杆，提升整体机架的结构稳定性，避免长期承重后出现框架变形、辊筒错位的问题。设计过程中重点考量了弯道处的物料离心力影响，通过调整辊筒的排布角度与机架内侧的导向高度，让物料在转向过程中能够自然贴合弯道内侧导向边行进，不会因为转向离心力出现物料甩出输送面的情况，同时无动力的结构设计大幅降低了设备的后期维护成本，无需布设电路、驱动组件，仅需定期对辊筒转动部位做润滑保养即可维持稳定运行。安装边界方面，设备整体外轮廓为九十度扇形结构，两端的对接端面为平直接口，能够直接与同宽度的直线辊筒输送机做无缝拼接，支腿的调节范围能够适配多数常规生产线的台面高度需求，无需额外做转接结构即可快速完成现场布设，整体结构紧凑，转弯半径适配常规车间的通道转角尺寸，不会占用过多的车间通行空间。
