小型窄带式零件输送装置结构设计

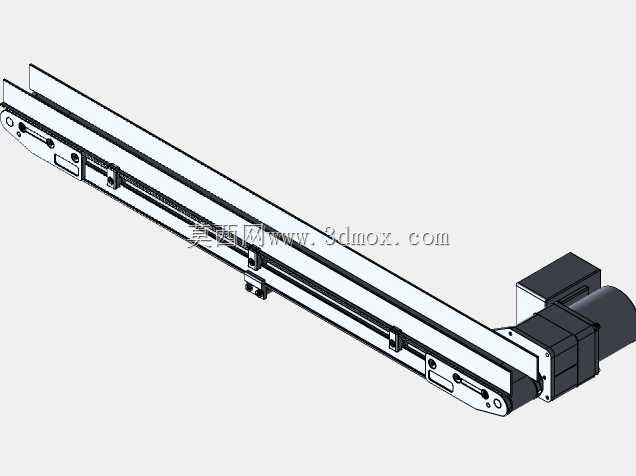

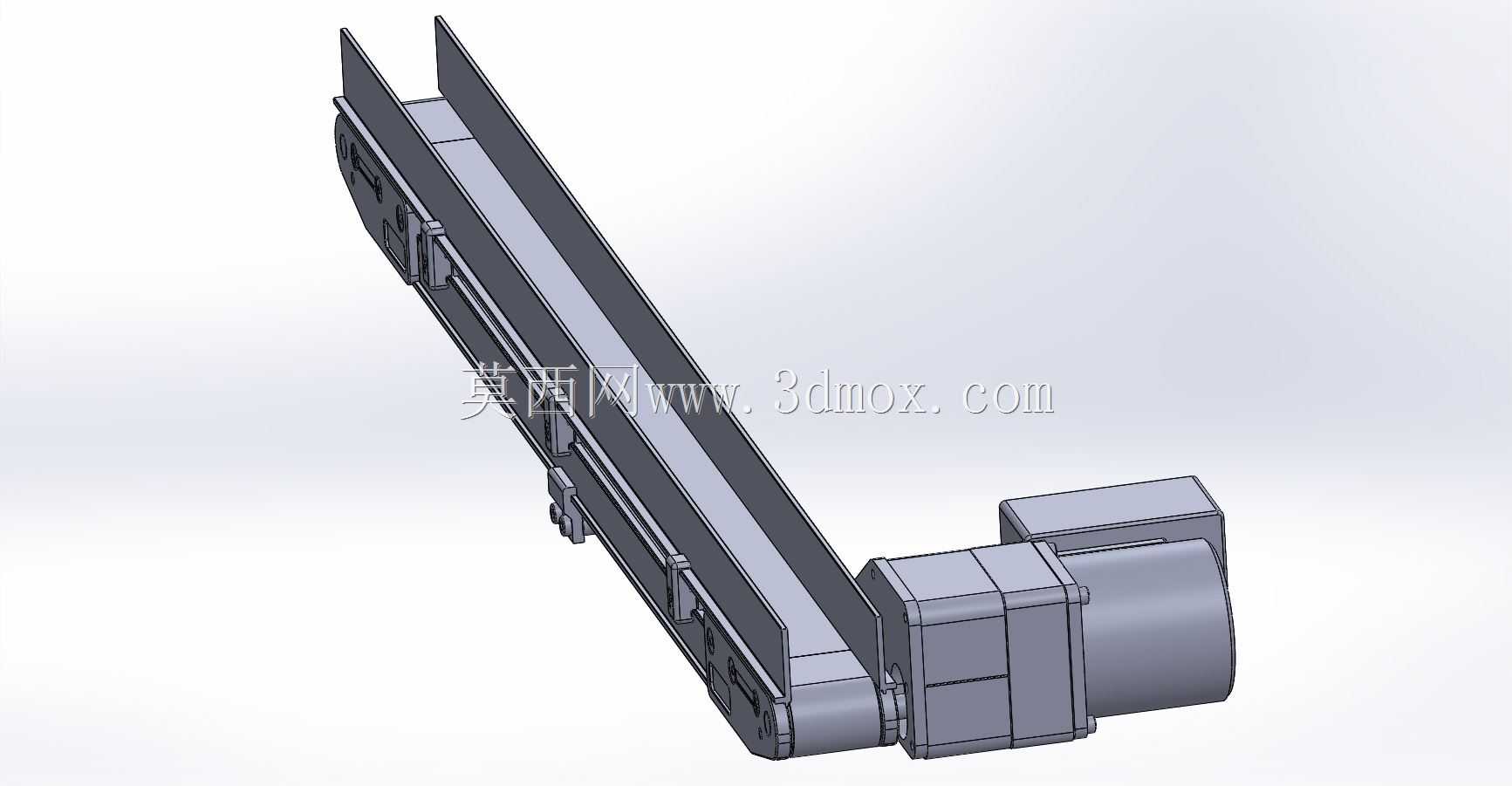

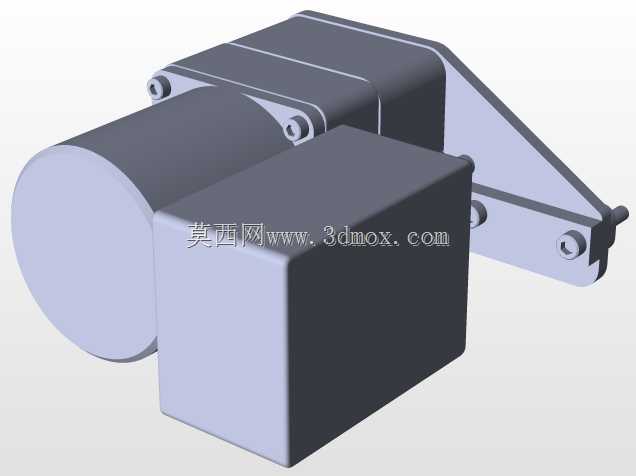

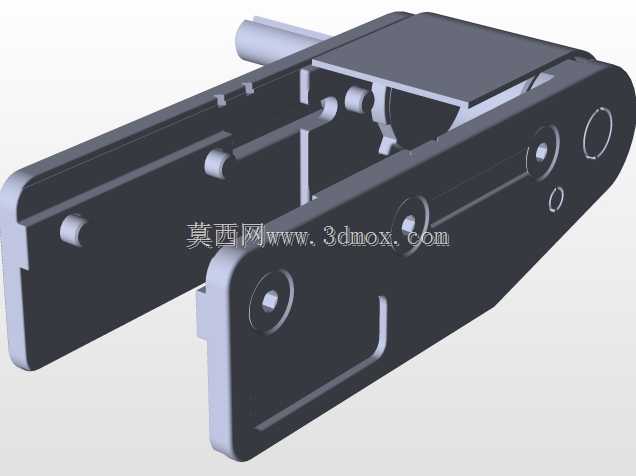

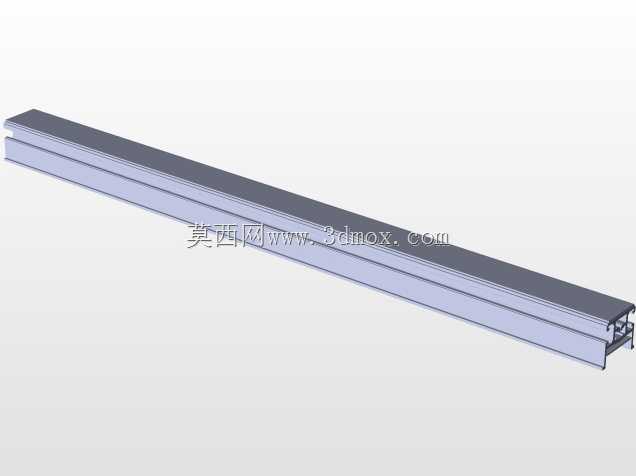

这款小型窄带输送装置主要面向精密加工、电子元器件组装、小五金分拣等生产场景，针对尺寸偏小、重量较轻的零散零件转运需求设计，可嵌入紧凑型生产线的工位间隙，完成工序间的零件自动传递，替代传统人工取放料的重复作业，有效降低流水线作业的人力消耗，减少小零件转运过程中的磕碰、掉落问题，适配多品类轻载物料的短距离输送需求。设备采用侧边驱动的布局形式，驱动单元集成在输送段的端部，整体结构紧凑无多余外凸结构，可根据产线的实际排布需求调整输送段的安装角度，既可以水平布置完成平面工位间的物料传递，也可以小角度倾斜布置完成高低工位间的物料抬升或下滑输送，适配不同车间的工位布局差异。输送面采用窄幅平皮带设计，皮带宽度适配小型零件的承载需求，运行过程中皮带张紧结构可维持稳定的张紧力，避免皮带跑偏、打滑问题，皮带表面平整无凸起，不会对输送的精密零件表面造成刮擦损伤，适配表面质量要求较高的小型零件输送。驱动部分采用集成式减速驱动单元，动力输出平稳，运行速度适配常规流水线的作业节拍，可稳定维持恒定的输送速度，保证上下游工位的作业节奏匹配，驱动单元外部设置防护结构，可阻挡生产过程中的粉尘、碎屑侵入传动部位，延长设备的维护周期。设备的主体框架采用一体式型材结构，两侧的挡边可根据输送零件的外形尺寸调整高度，避免小尺寸零件从输送面侧边掉落，框架上预留了多组安装孔位，可直接固定在生产线的支架、工作台台面或者独立支撑脚架上，安装边界灵活，不需要对现有产线做大规模改造即可完成加装。设计过程中充分考虑了小型化产线的空间限制，整体输送段的截面尺寸控制在紧凑范围内，端部驱动单元的体积经过优化，不会占用过多的工位操作空间，同时设备的各个组成模块采用拆分式设计，日常维护时可快速拆卸皮带、驱动端盖等部件，完成皮带更换、润滑保养等操作，降低后期运维的难度。该输送装置可适配的物料涵盖小型冲压件、电子元器件、塑料注塑小零件、包装后的小型成品等多种品类，可单独作为短距离输送单元使用，也可多台拼接组成更长的输送线路，还可搭配视觉检测、分拣机械手等设备组成自动化检测分拣单元，在轻工制造、电子组装、小五金加工等领域有广泛的适配空间，能够很好地满足紧凑型生产线对于小物料稳定输送的使用需求。
