蔬菜加工用洋葱输送漏斗结构设计

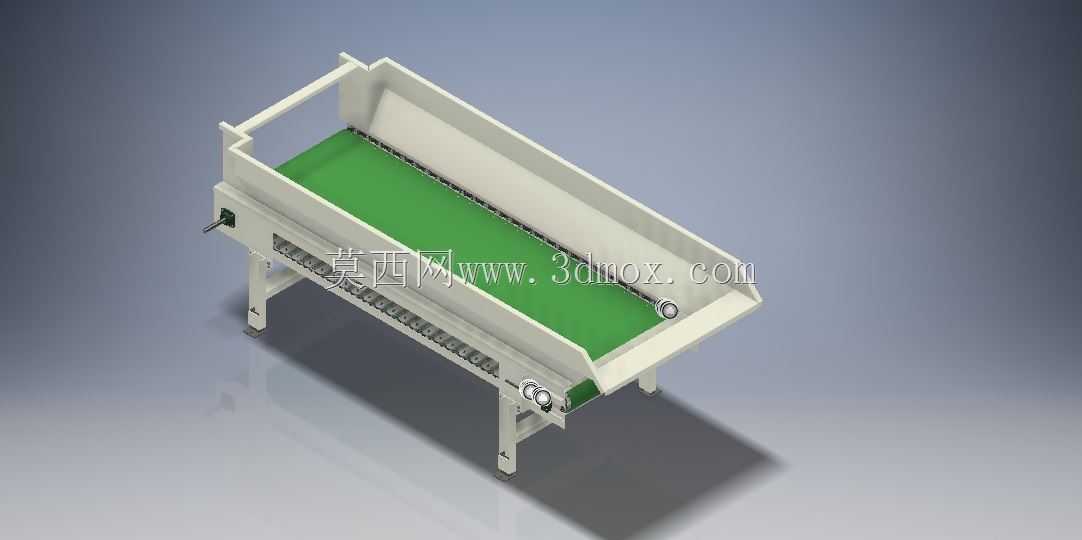

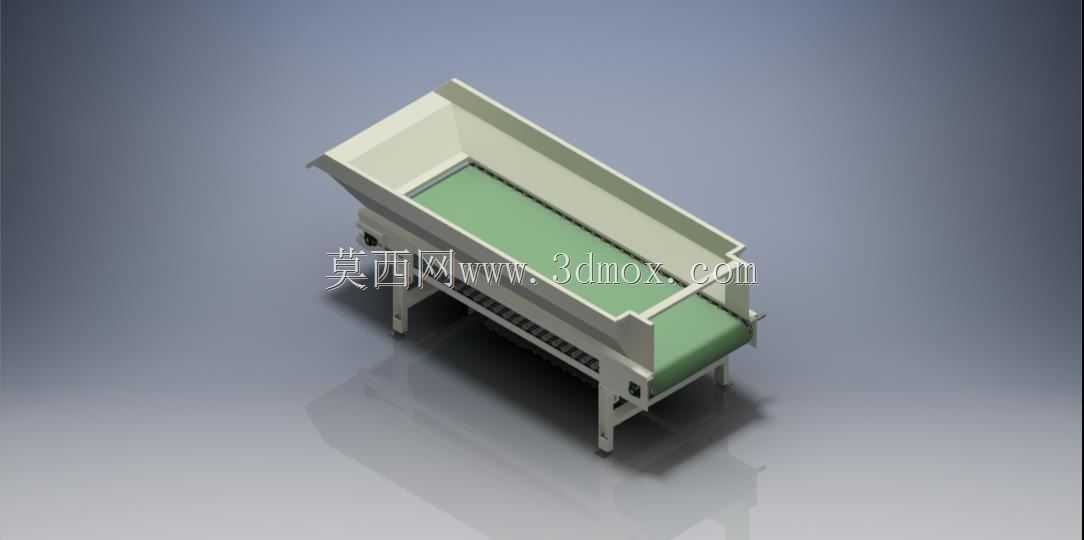

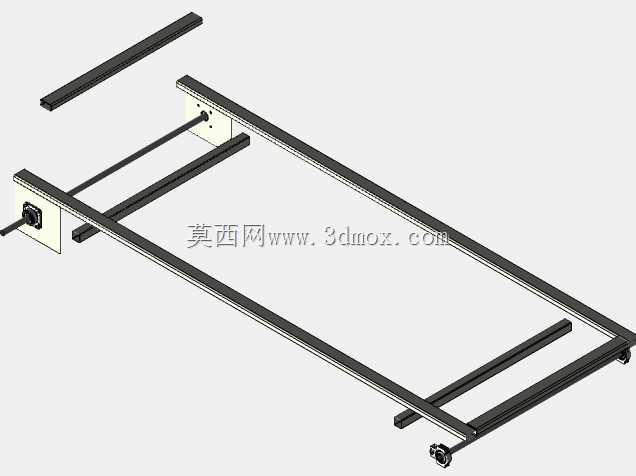

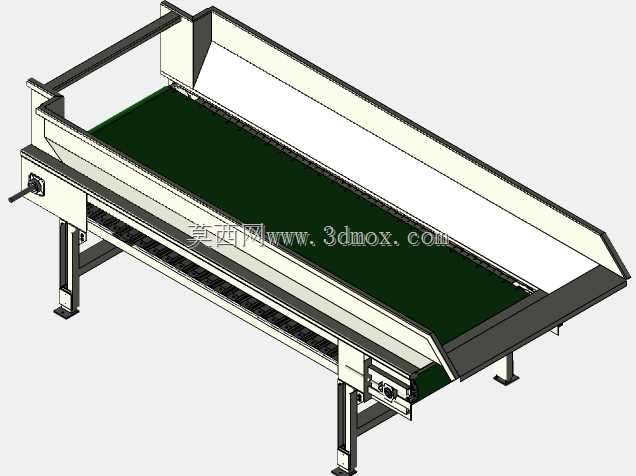

这款针对净菜加工场景设计的带式输送漏斗，主要适配洋葱这类球根类蔬菜的上料、定向输送工序，在蔬菜预处理生产线中衔接分选、切根、去皮等前后工位，解决传统敞口输送过程中球根类食材滚落、偏移的问题。从结构设计逻辑来看，整体采用槽型围边配合平皮带的组合形式，两侧的立式挡边高度经过实际工况测算，刚好覆盖常见商用洋葱的最大堆叠高度，避免输送过程中物料从侧边滑落，进料端做了外扩式的敞口导料结构，方便人工或者上游提升设备批量倾倒物料时，食材能顺利滑入皮带工作面，不会在进料口出现卡滞、堆料的情况。设备支腿采用可调式的方管焊接结构，安装时可以根据前后衔接设备的进料高度，在一定范围内调整整机的倾斜角度与水平高度，适配不同产能的生产线布局需求，支腿底部预留了膨胀螺栓安装孔，固定在车间地面后可以抵消皮带运行时的小幅振动，保证长时间运行的稳定性。皮带工作面选用的是食品级哑光绿色带面，既符合食材接触的卫生要求，又能增大与洋葱表皮的摩擦力，避免球根类食材在倾斜输送时出现打滑回退的情况，皮带下方排布的密集托辊，能够承受批量上料时的瞬时冲击载荷，不会出现皮带凹陷导致的物料堆积问题。在出料端，挡边做了向内收窄的导向结构，能够让输送过来的洋葱按照单列排布的状态进入下一道工序，减少后续分选工位的整理工作量，设备整体的机架采用折弯焊接工艺，所有与食材接触的边角都做了圆弧钝化处理，避免磕碰损伤食材表皮，同时也方便生产间隙的冲洗清洁，不会残留菜屑与污渍。从安装边界来看，整机宽度控制在常规车间通道允许的尺寸范围内，两侧预留的检修空间足够操作人员更换皮带、调整托辊位置，驱动端布置在设备出料侧的下方，不会占用上部的操作空间，也能避免输送过程中掉落的菜屑落入传动部件造成卡滞。
