ATS型90度直角气动风钻结构设计

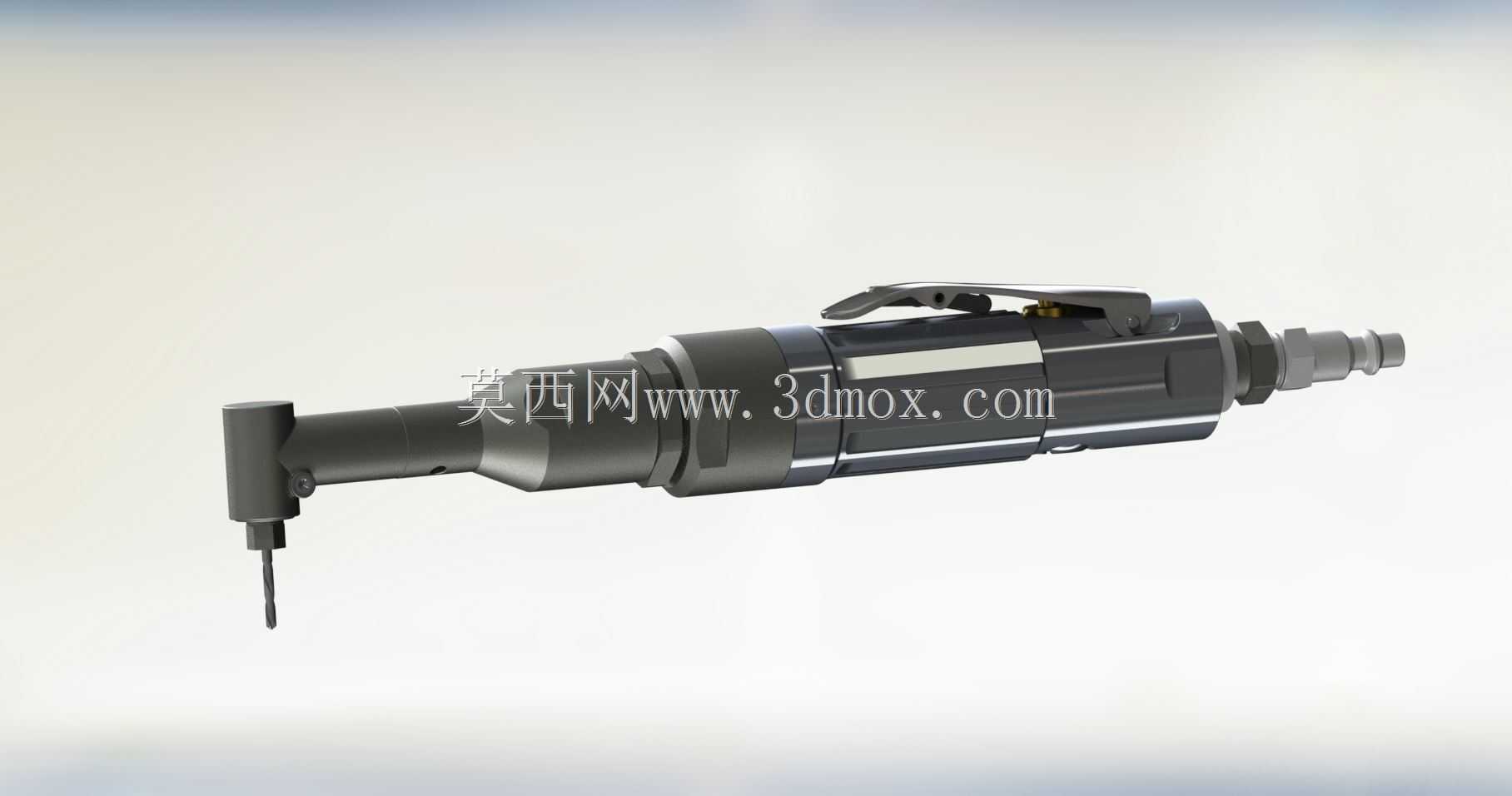

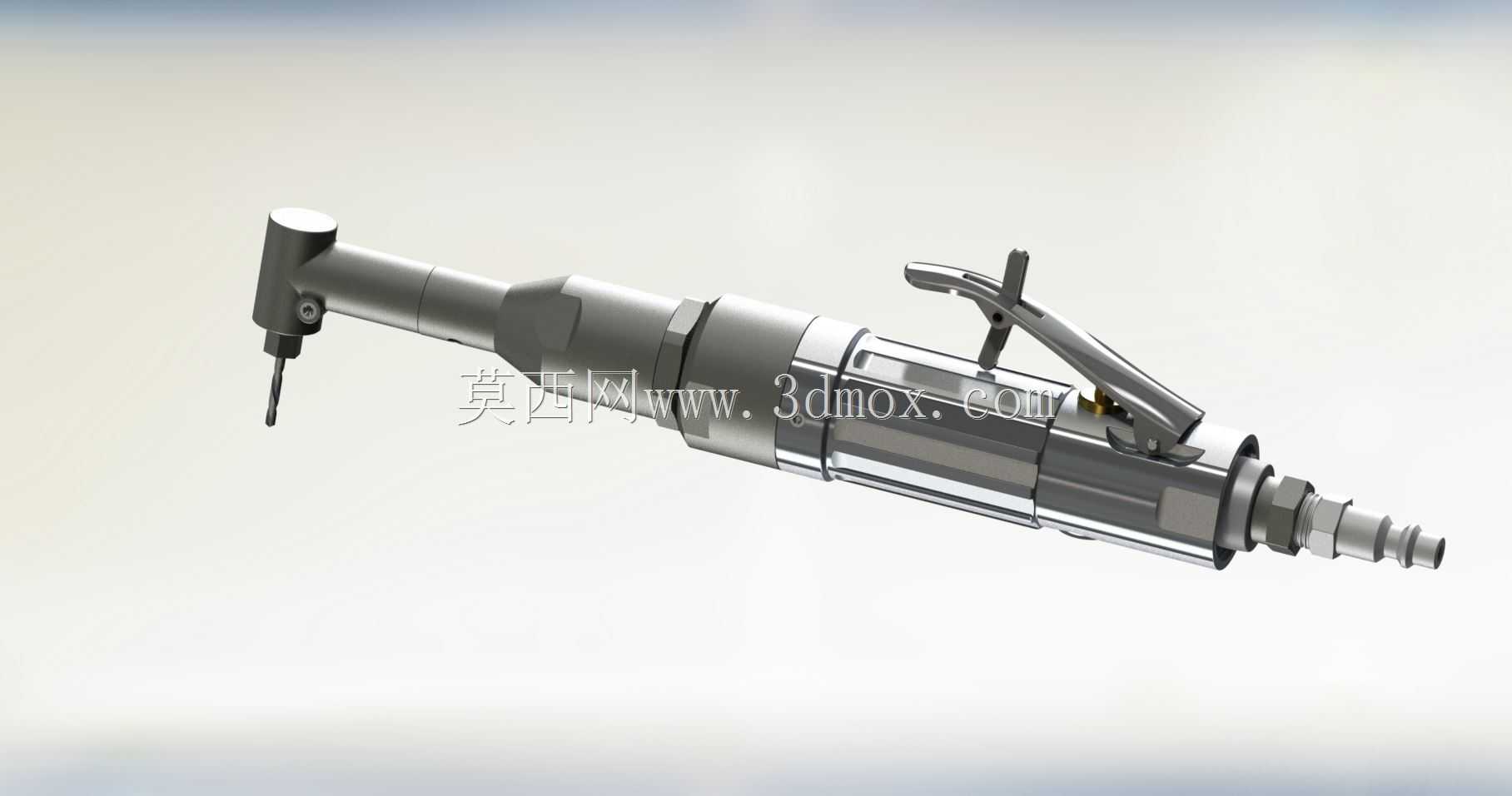

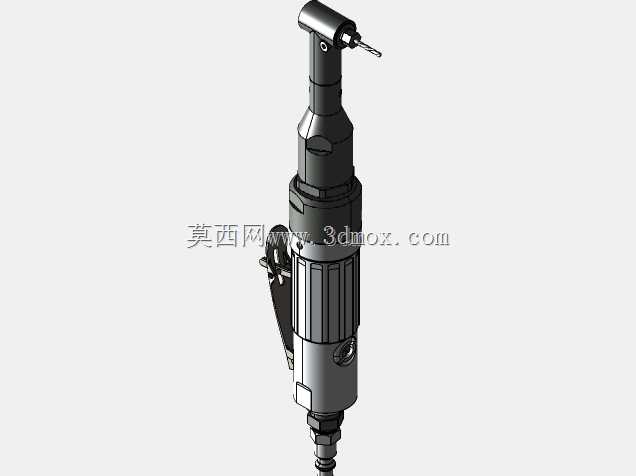

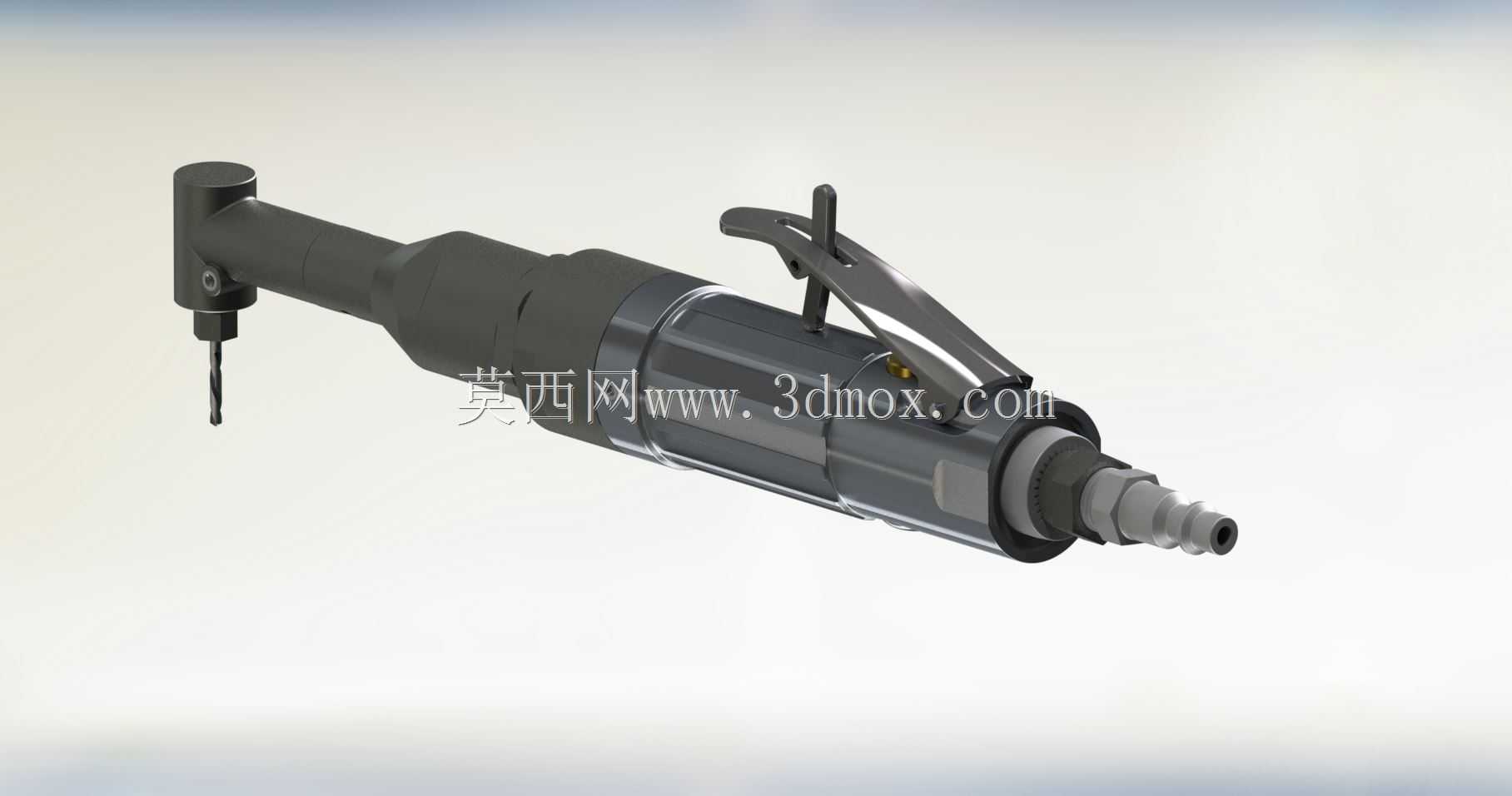

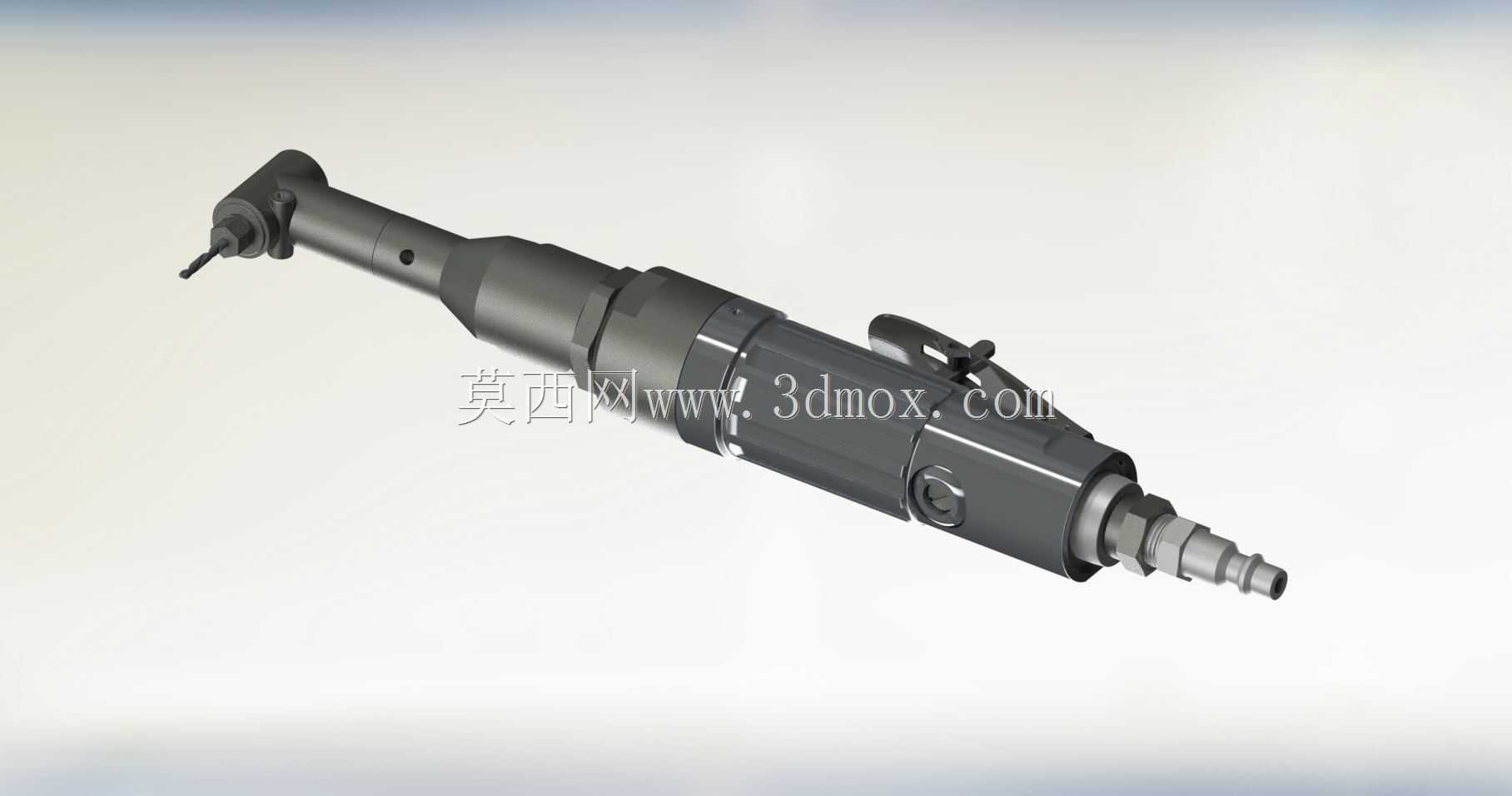

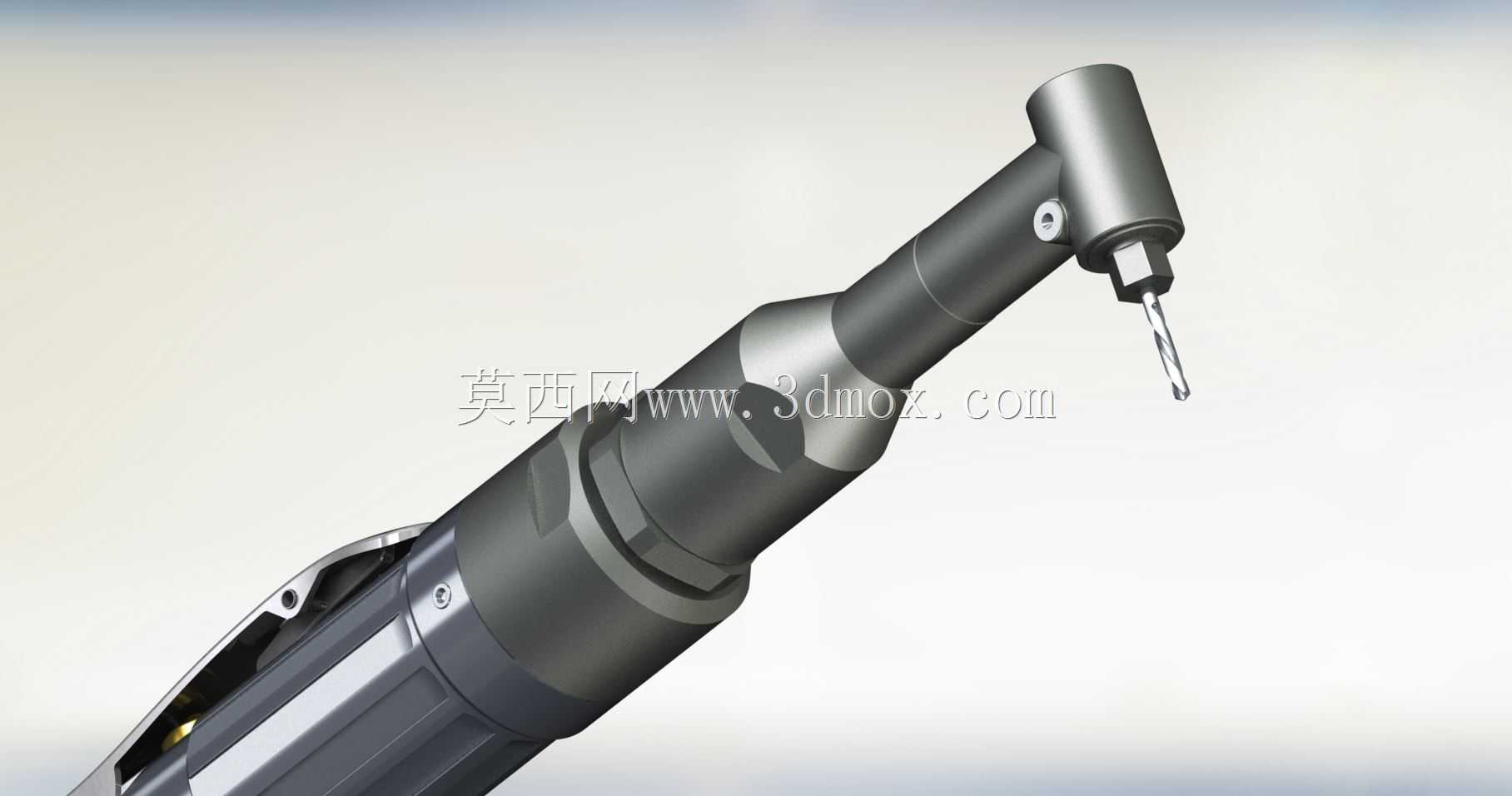

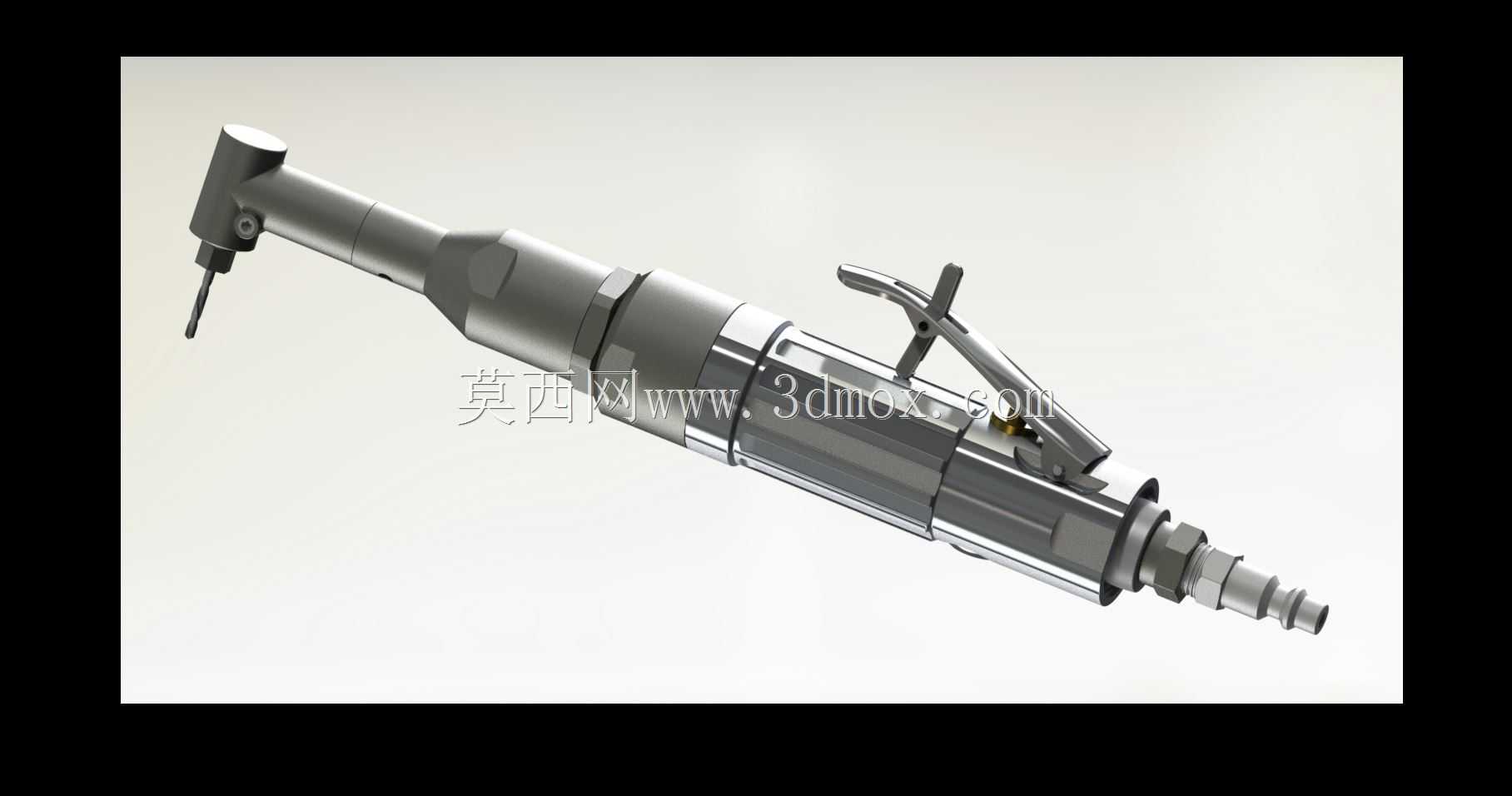

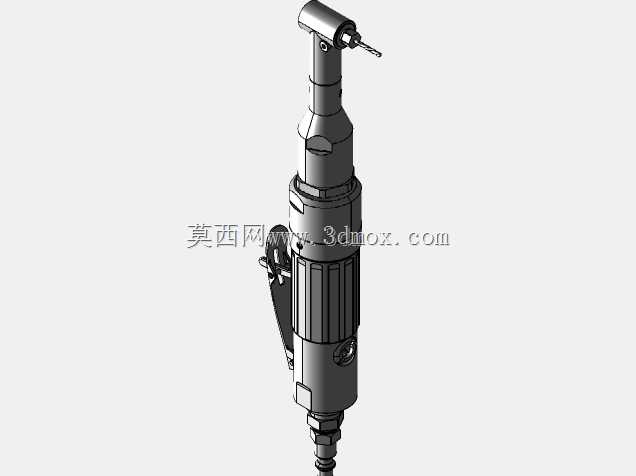

这款直角气动风钻是面向狭窄空间加工作业开发的气动钻孔工具，主要应用于航空航天装配、汽车制造维修、五金构件加工、设备现场维保等作业场景，在常规直柄钻无法伸入的受限空间、拐角位置、深腔内部完成钻孔、铰孔、攻丝预备孔加工等工序，解决了狭小作业区域内钻孔作业的操作难题，相比电动钻孔工具，气动驱动的形式具备过载保护能力强、无漏电风险、长时间作业温升低、适合工业现场长时间连续作业的优势。从功能特性来看，这款风钻采用90度直角输出头设计，输出轴与主体机身呈垂直布局，可深入构件拐角、型腔内部、设备安装间隙等直柄工具无法抵达的作业位置，适配狭小空间内的金属、复合材料、塑料等多种材质的钻孔加工作业；机身设置按压式气阀控制扳机，可通过按压行程灵活调节进气量，实现输出转速的无级控制，方便操作人员根据不同材质、不同孔径的加工需求调整作业参数，避免钻孔过程中出现钻头崩损、孔位毛刺过多的问题；机身尾部设置标准气动快插接口，可兼容工业现场常规的压缩空气管路，无需额外转换接头即可快速接驳气源，进气端内置过滤结构，可阻挡压缩空气中携带的杂质进入气动马达腔室，延长内部气动元件的使用寿命。在设计思路上，这款风钻整体遵循人机工程学原则，主体机身采用圆柱型流线布局，握持区域做防滑纹理处理，适配操作人员单手握持作业的姿态，长时间操作不易产生疲劳感；直角输出头采用高强度合金壳体，内部设置高精度传动齿轮组，将气动马达的轴向旋转动力平稳转换为垂直方向的输出扭矩，传动间隙控制在极小范围内，保障钻孔作业的同轴度，避免孔位出现偏斜；机身中部设置旋转方向切换拨杆，可快速切换输出轴的正转与反转状态，既可以完成正向钻孔作业，也可在钻头卡滞时反转退出，提升作业过程的安全性。从外形尺寸与安装边界来看，这款风钻整体长度适配单手握持的操作范围，直角输出头的径向尺寸做了紧凑化设计，可伸入宽度较小的间隙内完成作业，输出端采用标准钻夹头接口，可适配常规规格的直柄钻头，无需特殊定制刀具即可投入使用；机身整体重量控制在单手可轻松操作的区间，高空作业、仰位作业时也可灵活操控，不会给操作人员带来额外的负重负担；各连接部位均做密封处理，可适应多粉尘、少量切削液飞溅的工业作业环境，日常维护仅需定期加注气动工具专用润滑油即可，维护成本较低，适合各类工业加工、装配维保场景的常态化使用。
