蜗轮蜗杆传动对夹式蝶阀结构设计

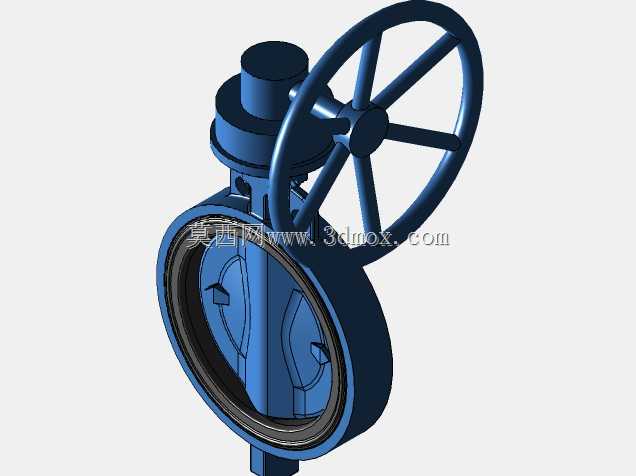

这款对夹式蜗轮传动蝶阀，主要应用于市政给排水、暖通空调循环水、化工低压流体输送、消防管网等工业与民用管路系统中，承担管路通断控制、介质流量调节的核心作用，适配公称通径200mm的管路工况，可在清水、弱腐蚀性流体、常温气体等多种介质环境下稳定工作，相比同口径闸阀、截止阀，其结构长度更短，安装占用空间更小，尤其适合管廊排布紧凑、安装操作空间受限的管路场景。产品采用蜗轮蜗杆驱动结构，配套手轮操作机构，操作时通过手轮输入扭矩，经蜗轮副减速增扭后带动阀杆转动，驱动阀板在0-90度范围内回转，实现阀门的启闭与开度调节，蜗轮结构自带自锁特性，可在任意开度位置锁定，避免介质压力冲击导致阀板自行移位，同时大幅降低操作力矩，即便在管路两端存在较大压差的工况下，操作人员也可轻松完成启闭动作，无需借助额外加力工具。阀体采用对夹式连接结构，安装时可直接夹装在两片管路法兰之间，通过穿装法兰螺栓完成固定，无需额外配置法兰端结构，有效降低整体安装成本与设备自重；阀板采用流线型弧面设计，全开状态下介质流阻系数极低，可有效减少管路输送过程中的压损，降低流体输送能耗，阀板边缘配套环形密封胶圈，关闭状态下可实现阀板与阀体密封面的紧密贴合，达到零泄漏的截断效果，密封件采用嵌入式安装结构，后期维护更换无需拆解整阀，可在线完成密封件更换，大幅降低运维成本。设计过程中充分考虑安装边界与操作空间需求，整体结构围绕200mm通径的管路法兰标准确定连接尺寸，手轮布置在阀体侧上方，操作时不会与相邻管路、支吊架产生干涉，阀体外部无突出的尖锐结构，安装与日常操作过程中可避免磕碰损伤；阀杆采用防吹出结构设计，即便在长期带压工作状态下，也不会因介质压力作用出现阀杆脱出的安全隐患，整体结构兼顾操作便捷性、运行可靠性与安装适配性，可满足多数中低压管路系统的流体控制需求。
