DN40PN25内螺纹连接手动球阀结构设计

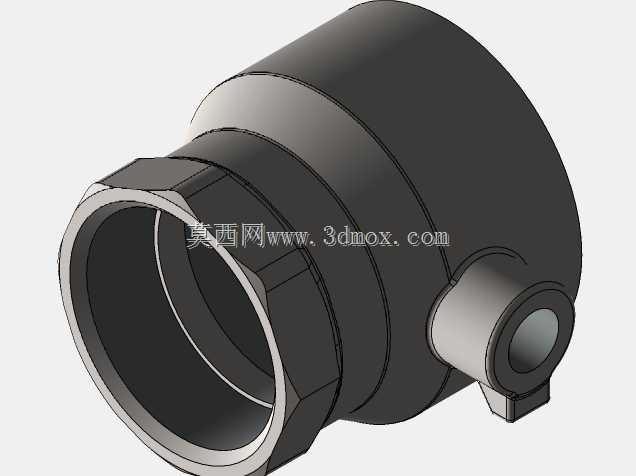

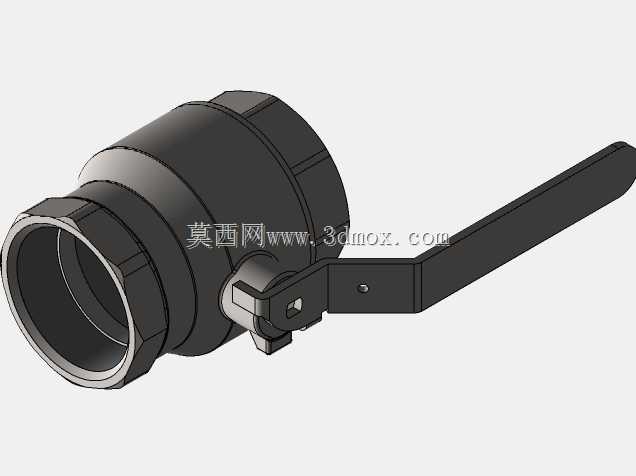

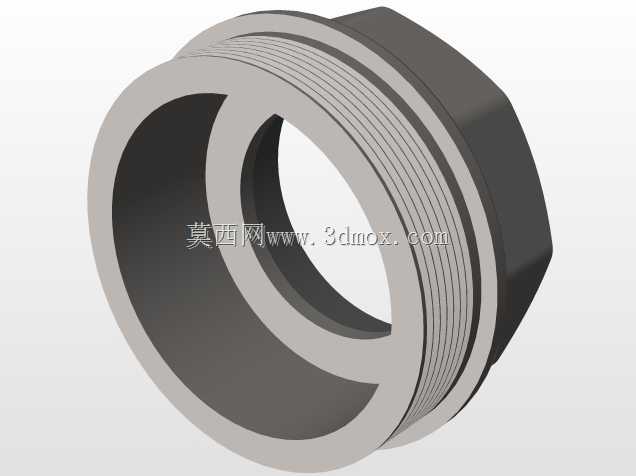

这款DN40公称通径、PN25公称压力的手动球阀，主要应用在民用给排水、暖通空调循环管路、中小型工业流体输送系统、消防供水管网以及普通化工介质输送支路中，作为管路通断控制的核心执行部件，承担着截断或导通管路内介质的核心作用，相比闸阀、截止阀，它的流阻更小，开关行程更短，操作力矩更低，非常适合需要频繁快速启闭的管路工况。从功能特性来看，这款球阀采用直通式流道设计，介质流经阀体时几乎没有方向折转，流阻系数仅相当于同通径直管段，不会造成明显的管路压力损失，能有效降低输送系统的动力损耗；密封结构采用软质密封座贴合金属球体的设计，在额定压力范围内可以实现零泄漏截断，适配水、压缩空气、无强腐蚀性的轻质油品等多种常见流体介质；操作端采用加长杠杆式手柄，借助杠杆力臂原理大幅降低操作力矩，普通操作人员无需借助辅助工具即可轻松完成开关动作，手柄上带有明确的开关位置标识，手柄与管路平行时为全开状态，垂直时为全关状态，现场巡检时可以快速判断阀门工作状态，避免误操作。从设计思路来看，这款球阀采用两片式阀体组合结构，左右阀体通过螺纹锁紧连接，相比一体式阀体，它的内部球体、密封座、阀杆的装配难度更低，后期维护时拆开阀体即可更换磨损的密封件，无需整体切割管路更换阀门，大幅降低运维成本；阀杆采用下装式防飞出结构，即使在阀杆填料压盖松动或者管路出现异常压力冲击的情况下，阀杆也不会被内部介质压力顶出造成泄漏，提升了阀门的使用安全性；两端采用内螺纹连接接口，匹配同通径的标准外螺纹管路接头，安装时无需焊接，仅用管钳拧紧即可完成装配，非常适合现场安装空间受限、不允许动火作业的管路改造场景。从外形尺寸与安装边界来看，这款球阀的整体结构紧凑，阀体最大外径适配DN40通径的安装空间需求，手柄全开状态下的总长度控制在合理范围内，安装时需要预留手柄90度旋转的操作空间，无需额外预留过大的检修间距；两端内螺纹符合标准管螺纹规范，与市面上常规的同规格管材、接头完全适配，安装时不需要额外定制转接配件；阀体采用金属材质打造，表面做了防锈处理，能够适应潮湿、多尘的普通工业安装环境，在额定25bar工作压力下可以长期稳定工作，不会出现阀体变形、密封失效的问题。
