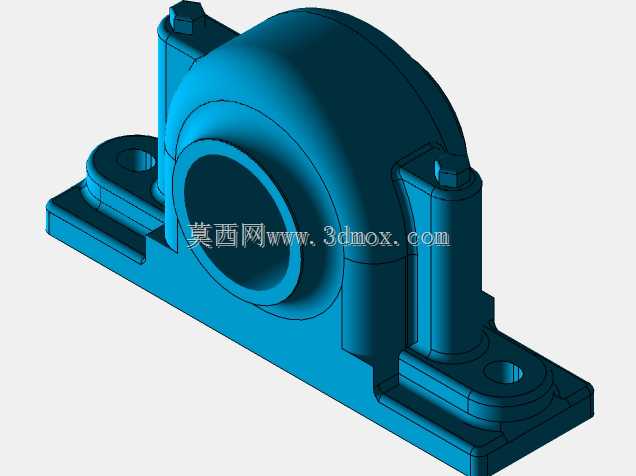

MASTA剖分式带座轴承安装基座结构

这类剖分式带座轴承基座，主要应用在矿山输送、冶金辊道、大型风机传动这类需要长轴系支撑的场景中，日常运维时不用拆卸轴端的联轴器、带轮等传动部件，只需要拆开上盖就能完成轴承的更换与间隙调整，能大幅缩短产线停机维护的时间，在连续生产的工业场景里实用性很强。从结构设计来看，基座采用上下剖分的对合结构，两侧的螺栓柱用来锁紧上盖与底座，保证轴承运行时的抱紧力足够，不会因为轴系的径向跳动出现结合面错位。底座的两个安装脚预留了沉头螺栓孔，安装时可以通过螺栓将整个基座固定在设备的安装梁或者预埋基础板上，安装孔的间距经过匹配校核，能适配常规同载荷等级的安装工位，不需要额外做安装面的二次扩孔调整。基座的内腔是和轴承外圈匹配的圆弧曲面，加工时需要保证圆弧的同轴度，避免轴承装入后出现偏载，导致轴承早期磨损。两侧的密封槽位可以加装毡圈或者橡胶密封圈，阻挡外界的粉尘、切削液或者水汽进入轴承内部，延长润滑脂的使用寿命，在多粉尘的选矿、建材输送场景里，这个密封结构的设计直接影响轴承的实际使用寿命。设计这类基座的时候，首先要根据所支撑轴的径向载荷、轴向窜动量确定基座的整体壁厚，载荷集中的轴承安装圆弧位置做了局部加厚，避免长期受载出现基座开裂。底座的安装面做了铣平处理，保证安装时基座和基础面的贴合度，减少运行时的振动传递。上下剖分面的结合面需要做精铣加工，保证合模后没有明显缝隙，避免润滑脂从结合面渗漏，同时也能防止外界杂质进入轴承腔。从安装边界来看，基座的整体高度适配常规轴系的中心高要求，两侧螺栓柱的高度预留了足够的扳手操作空间，日常拧紧维护时不需要额外使用特殊套筒，普通的开口扳手就能完成锁紧操作。基座的出油孔位置设置在底座最低处，方便更换润滑脂时排出旧脂，避免废脂在腔内堆积结块影响轴承运转。这类基座在实际选型时，需要匹配对应型号的调心滚子轴承或者深沟球轴承，同时要确认轴的中心高和设备安装面的尺寸匹配，避免安装后出现轴系不对中的问题，导致传动过程中出现额外的附加载荷，影响整套传动系统的运行稳定性。
