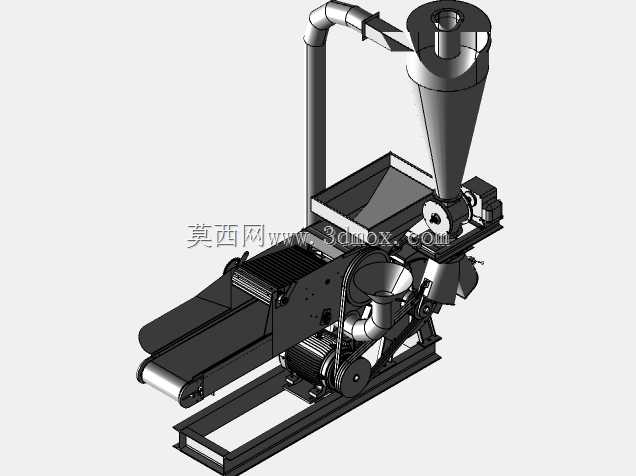

带旋风集料装置的锤片式破碎设备

这款破碎设备主要面向中小型饲料加工、农副产物粉碎处理场景，可完成玉米、豆粕、秸秆等多种物料的细碎作业，也可适配小型生物质原料预处理环节，在家庭养殖、小型饲料加工点、农户自产自用场景中具备较高的适配性。设备整体采用一体式撬装底座设计，所有功能部件均集成在同一钢制机架上，无需复杂的现场混凝土基础施工，仅需平整硬化地面即可完成就位安装，大幅降低了小型生产场景的部署门槛。设备核心破碎腔采用锤片式击打结构，进料端配置倾斜式皮带输送进料机构，可将待破碎物料匀速送入破碎腔内部，避免人工直接推料带来的安全风险，同时进料速度可根据物料硬度、破碎粒度需求灵活调整，保障破碎作业的连续稳定性。破碎腔侧方配置筛网结构，达到粒度要求的物料可通过筛网孔进入出料通道，未达标的物料会留在腔体内继续接受锤片击打，直至粒度符合出料要求，有效保障成品物料的粒度均匀性。设备配套的旋风集料装置通过负压风路与破碎腔出料端连通，破碎完成的物料在气流带动下沿输送管道进入锥形旋风分离筒体，利用离心力作用将物料与气流分离，分离后的物料直接从锥体下部出料口排出，携带少量粉尘的气流则从筒体顶部引出，可配套简易除尘布袋实现尾气粉尘过滤，大幅减少作业现场的粉尘溢散，改善操作人员的工作环境。设备的动力传递采用皮带轮减速结构，电机与破碎主轴、输送机构之间通过三角带传递动力，可根据不同作业需求更换不同直径的皮带轮调整转速，兼顾不同物料的破碎效率与成品粒度要求，同时皮带传动具备一定的过载缓冲能力，可避免突发卡料时对电机、主轴部件造成硬性冲击损伤。设备整体外形紧凑，安装边界预留了充足的操作维护空间，皮带轮、传动带等运动部件外侧均设计有安全防护壳体，避免作业过程中人员误触引发安全事故，日常维护时仅需打开防护壳即可完成皮带更换、张紧度调整等操作，破碎腔的筛网、锤片均采用快拆式固定结构，更换易损件时无需复杂工具即可完成拆装，大幅降低日常运维的时间成本。设备的进料输送台高度适配人工投料作业姿态，操作人员无需登高即可完成物料投放，出料口高度可适配常规接料袋、接料斗的放置需求，无需额外配置提升接料设备，进一步压缩了小型生产场景的设备投入成本。
