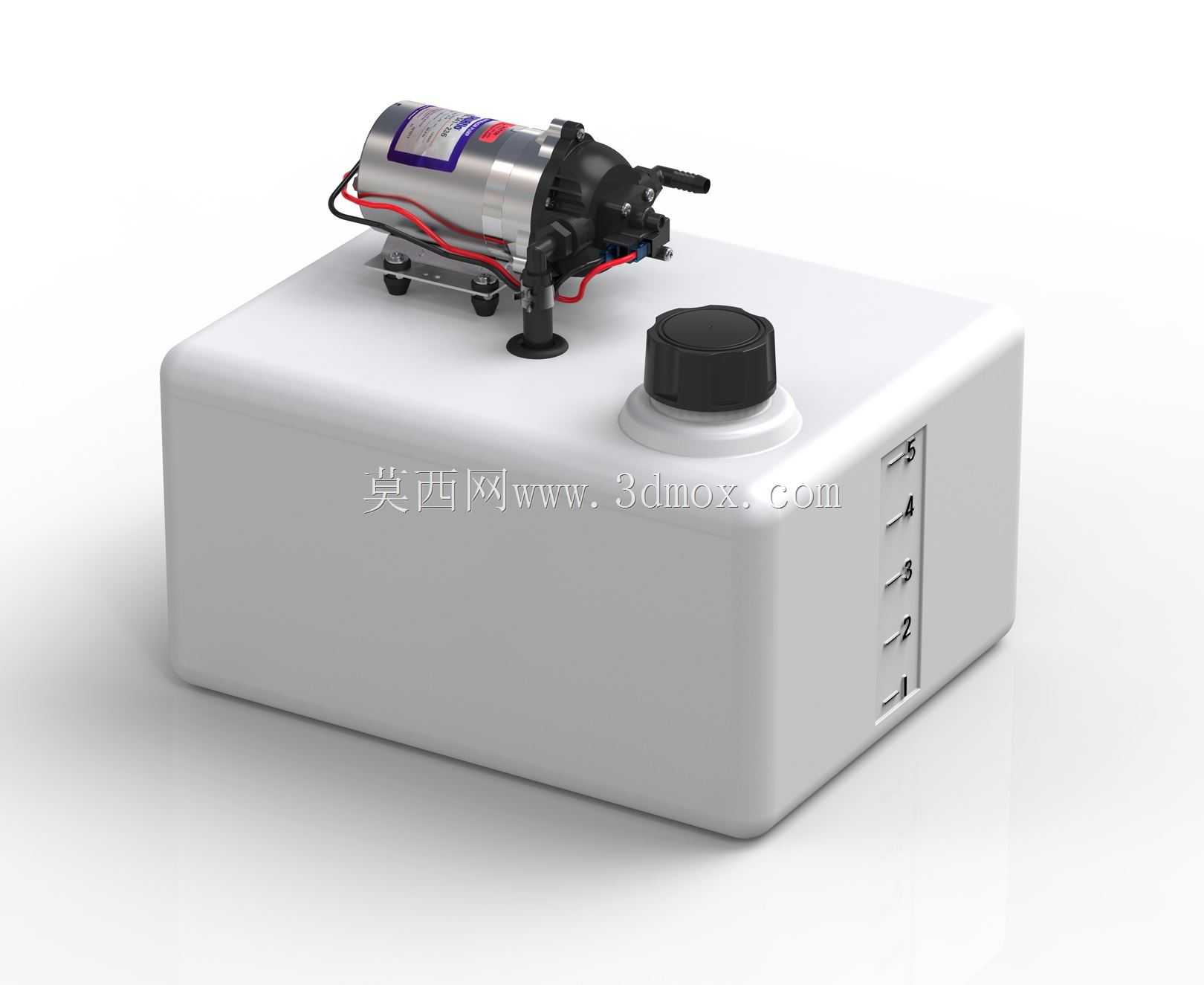

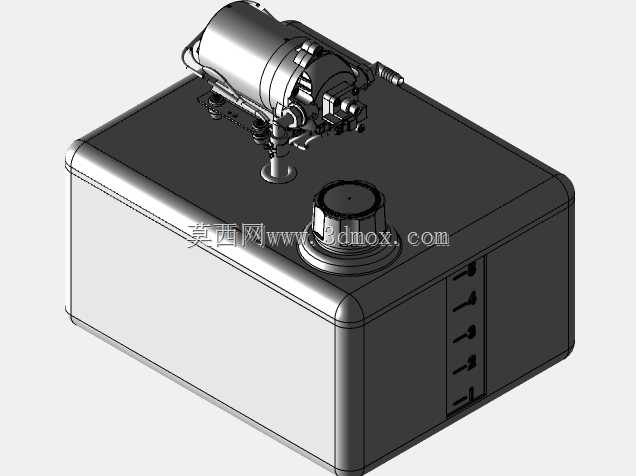

带集成泵组的聚乙烯储液喷洒装置

该集成式储液喷洒装置主要面向户外移动作业场景设计，可配套滑移转向等小型工程作业机具使用，核心功能是在路面切割、树桩清理等作业完成后，即时完成作业面的喷洒降尘、药剂喷施作业，也可拓展用于小型场地消杀、绿化浇灌、户外移动供水等场景，解决了传统作业中储液单元与泵送单元分离、管线杂乱、安装适配性差的痛点。装置整体采用一体化集成设计思路，将泵送单元直接固定安装在储液罐体顶面，省去了外置安装支架与跨接长管线，大幅缩减了整体占用空间，同时减少了管线接头漏液的风险。储液罐体采用食品级耐冲击聚乙烯材质滚塑成型，整体为方正圆角结构，这种结构设计一方面能够最大化利用安装空间，在有限的安装边界内容纳5加仑额定容积的液体，另一方面圆角过渡结构能够避免应力集中，提升罐体抗冲击、抗颠簸性能，适配户外移动作业的复杂工况，罐体侧面设置有透明液位刻度标识，作业人员可直观观测剩余液量，及时补充作业介质，罐体顶面预留的加注口采用带密封胶圈的旋盖设计，既能够快速加注液体，又能在移动作业过程中防止液体晃荡溢出。配套的泵送单元采用直流电动隔膜泵结构，泵体自带压力开关与进出液接口，泵体底部通过减震脚垫固定在罐体顶面，能够有效降低泵组运行时的振动传递，减少作业过程中的噪音与结构松动风险，泵组的进出液接口直接与罐体内部、输出喷管相连，内置的压力感应结构可在喷阀关闭时自动停机，喷阀开启时自动启动，无需额外设置控制开关，操作十分便捷。在安装边界设计上，罐体底部为平整安装面，可直接通过抱箍或螺栓固定在作业机具的安装附具上，整体外形方正无外凸结构，安装时无需额外预留侧面操作空间，仅需在罐体上方预留少量空间用于加注液体与检修泵组即可，适配多数小型移动作业机具的安装位尺寸。装置整体兼顾了储液与泵送功能，结构紧凑耐造，无需复杂调试即可快速投入使用，能够满足户外移动作业的零散喷洒、供液需求，相比分体式的储液、泵送组合，集成化设计大幅降低了现场安装与管线布置的工作量，也减少了移动过程中管线剐蹭破损的概率，提升了户外作业的可靠性。
