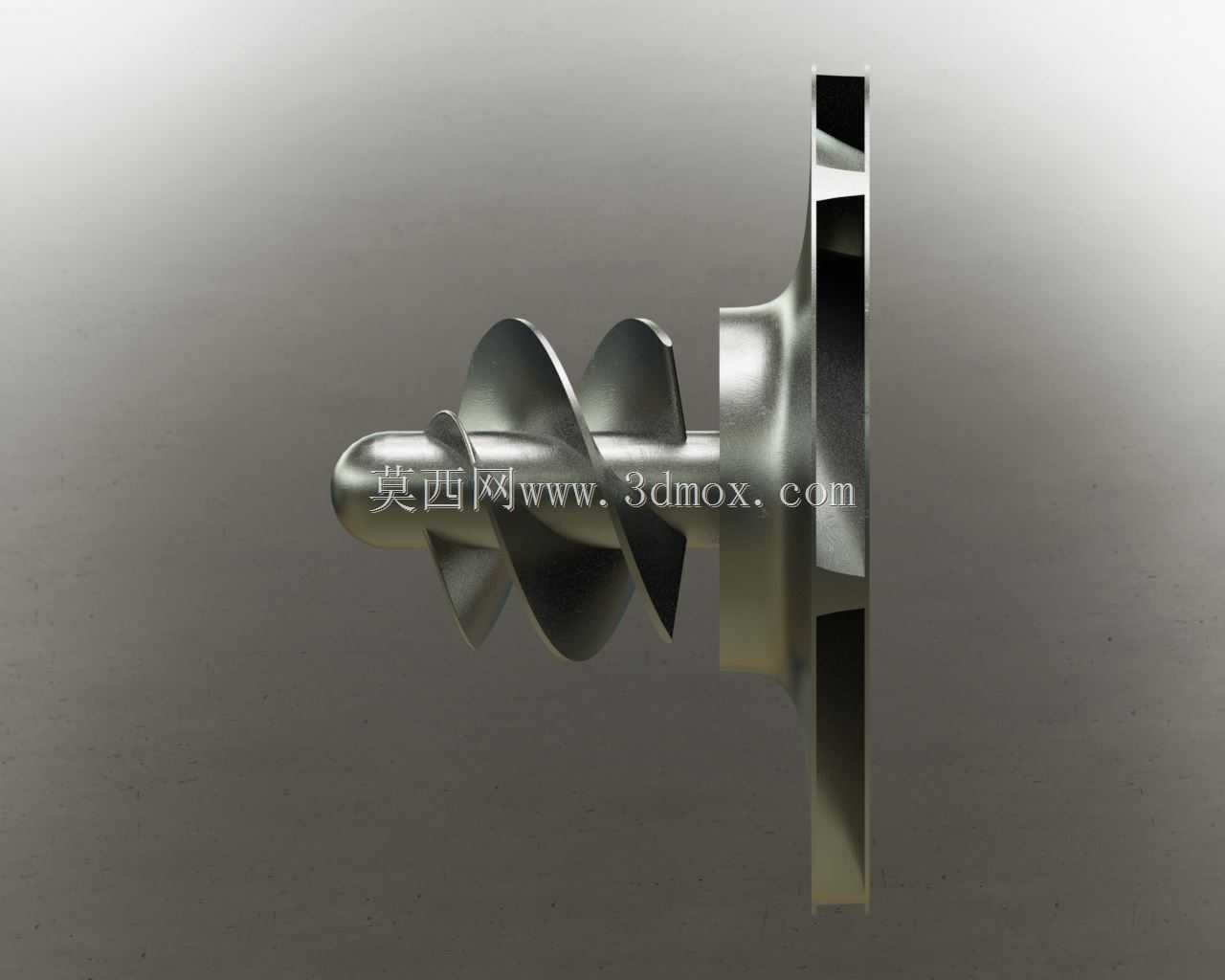

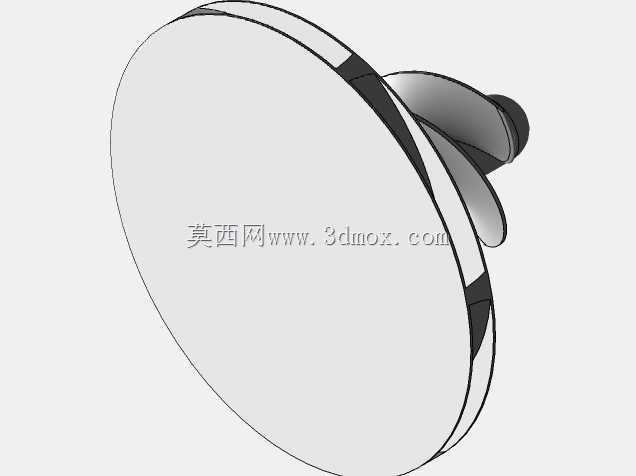

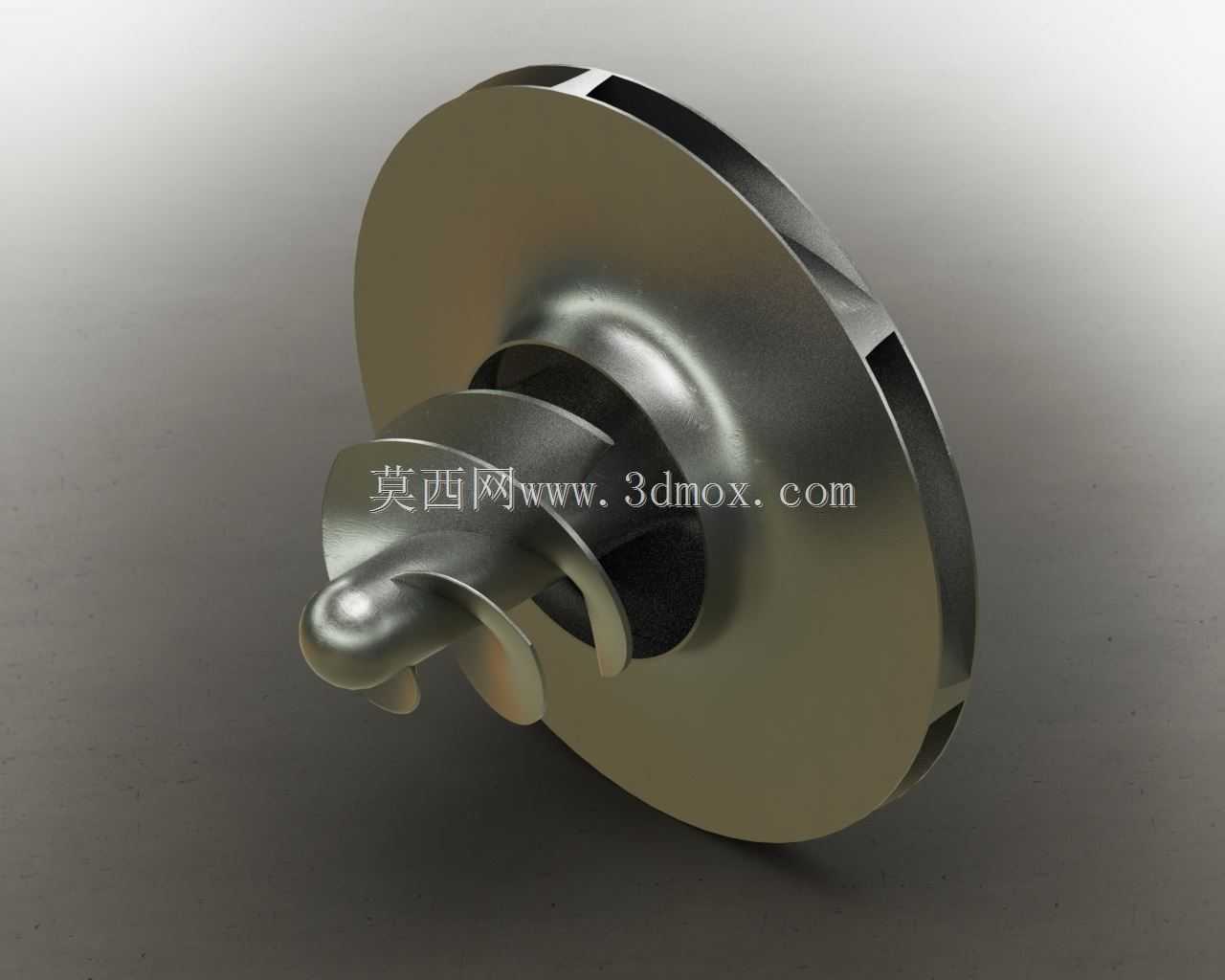

带前置诱导轮的径向离心泵叶轮结构

该部件为离心泵核心过流做功部件，主要应用于中高扬程清水输送、工业循环供水、暖通空调水循环、市政给排水及轻度腐蚀性介质输送的离心泵机组中，是决定泵组水力效率、汽蚀性能与运行稳定性的核心零件。该叶轮采用径向式六叶片主叶轮搭配前置三叶片悬臂式诱导轮的一体化结构设计，主叶轮负责将流体的动能高效转化为压力能，匹配220m额定扬程工况下的能量转换需求，可在1700转运行转速下实现300L/s的额定流量输出，满足大流量高扬程工况的输水需求。前置诱导轮采用轴流式悬臂设计，自身承担5m水头的升压负荷，在流体进入主叶轮前预先对来流进行增压，大幅降低主叶轮入口处的真空度，有效提升泵组的抗汽蚀性能，避免泵组长时间在大流量工况下运行时出现叶轮汽蚀剥蚀、运行振动加剧、扬程流量曲线陡降等问题，延长泵组的连续无故障运行周期。设计过程中，主叶轮叶片采用后弯式扭曲型线，叶片进出口安放角经过水力优化匹配，减少流体在叶轮流道内的冲击损失与二次回流，流道截面沿流体流动方向均匀扩散，保证流体从叶轮入口到出口的流动状态平稳，降低水力损失提升运行效率。诱导轮采用大螺旋角轴流式叶片设计，悬臂式结构无需额外的支撑轮毂，减少入口处的通流阻塞，提升入口过流面积，进一步优化入口来流条件。安装边界方面，叶轮后端设置有与泵轴配合的轴孔与定位台阶，可与泵轴通过键连接实现扭矩传递，叶轮背部的密封口环可与泵体密封环配合形成节流间隙，减少泵腔内部的容积损失，叶轮前端的诱导轮悬臂长度经过严格校核，保证运行过程中诱导轮与泵体入口段无刮擦，同时满足转子部件的动平衡要求，整体转子组件装配后可适配常规卧式单级离心泵的泵腔安装尺寸，无需对原有泵体结构做大幅改动即可实现替换升级，有效改善原有泵组的抗汽蚀性能，拓宽泵组的高效运行区间，适配入口压力偏低、容易发生汽蚀的安装工况，比如高层供水泵组、长距离输水取水泵站等应用场景，提升泵组在变工况运行下的稳定性。
