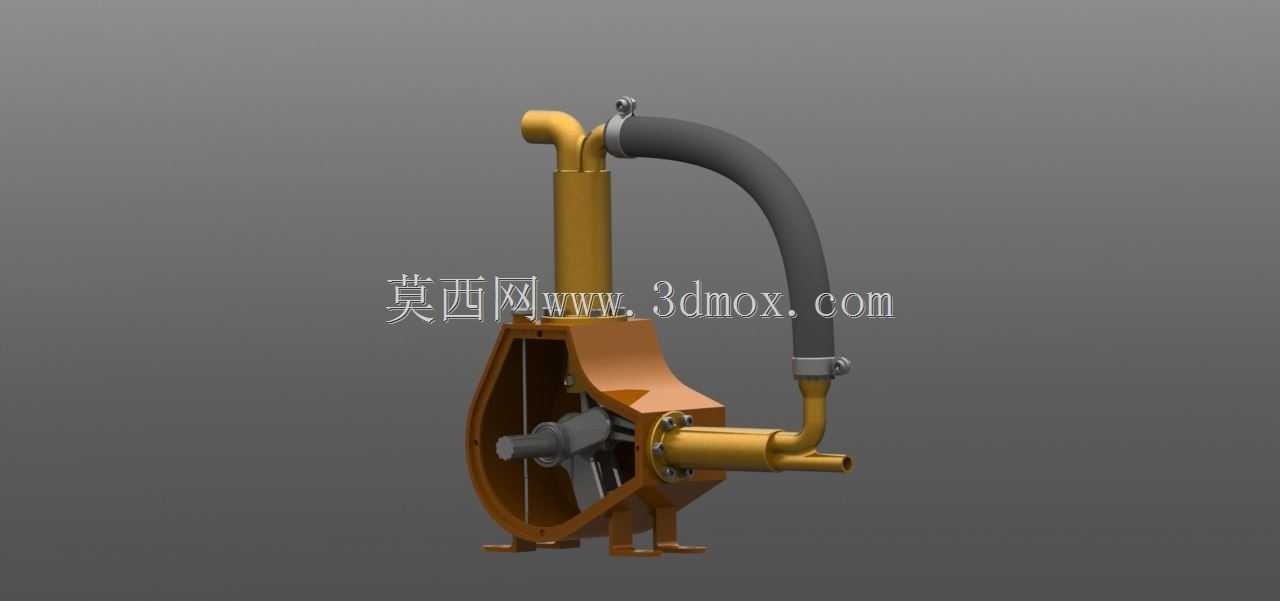

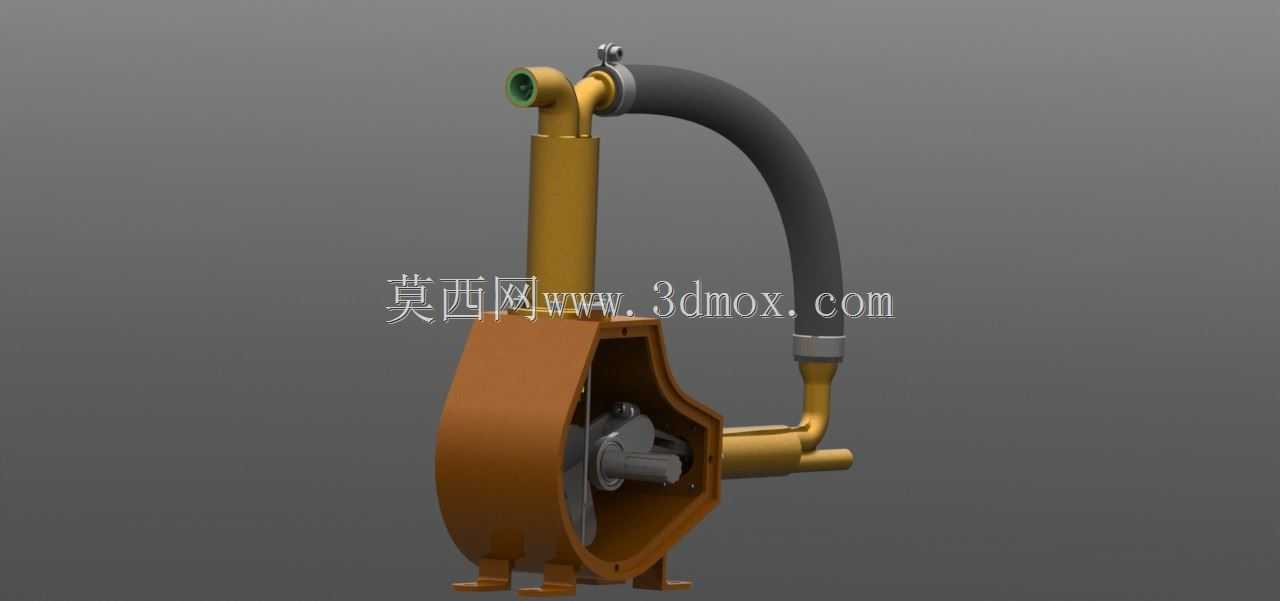

手动双缸活塞泵内部结构三维设计

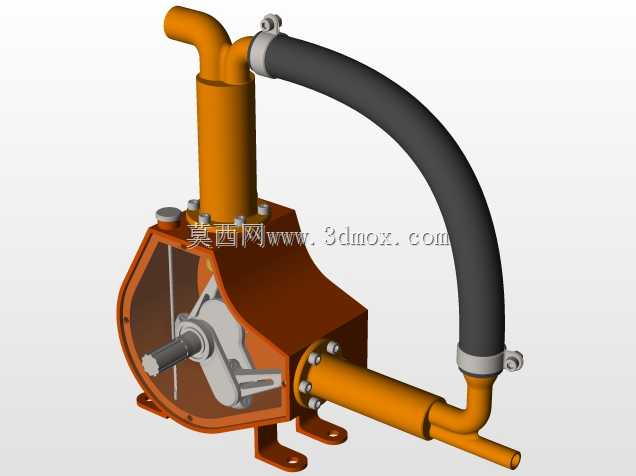

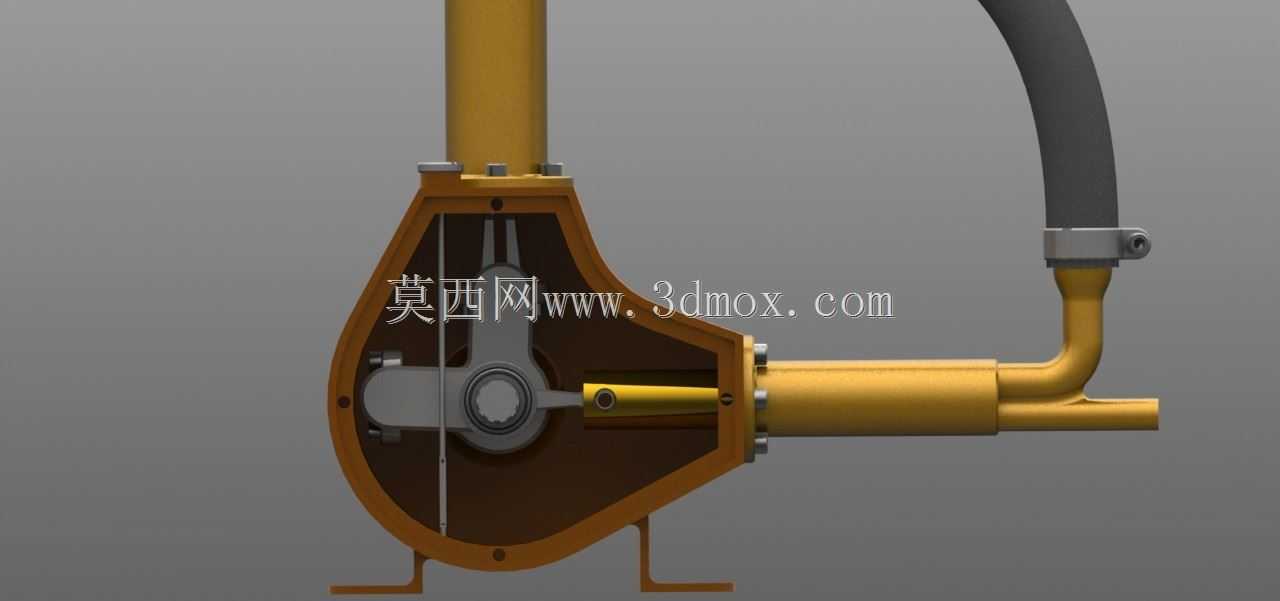

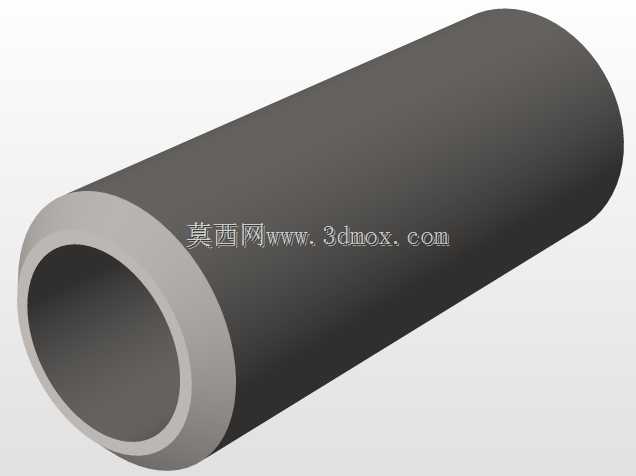

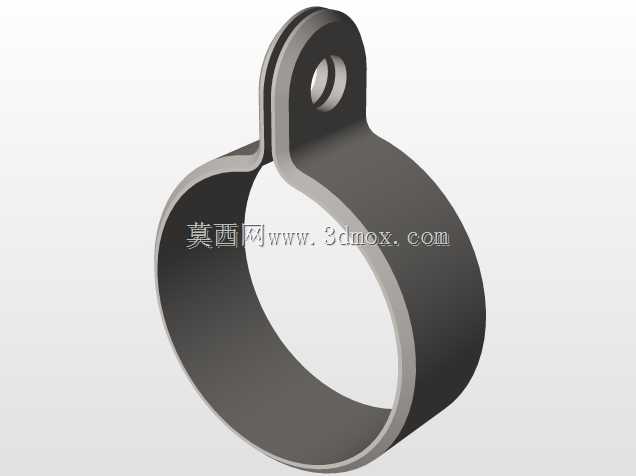

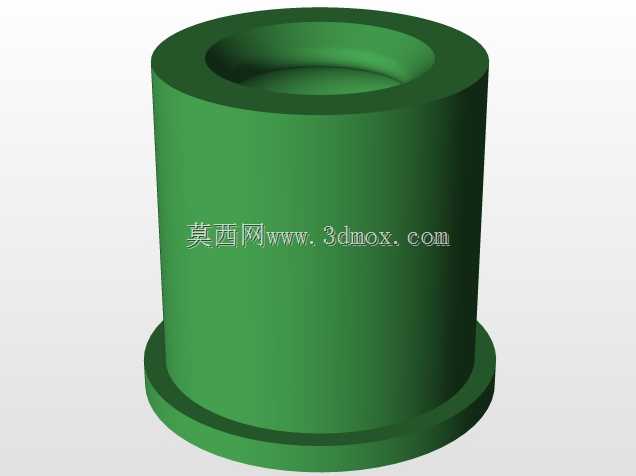

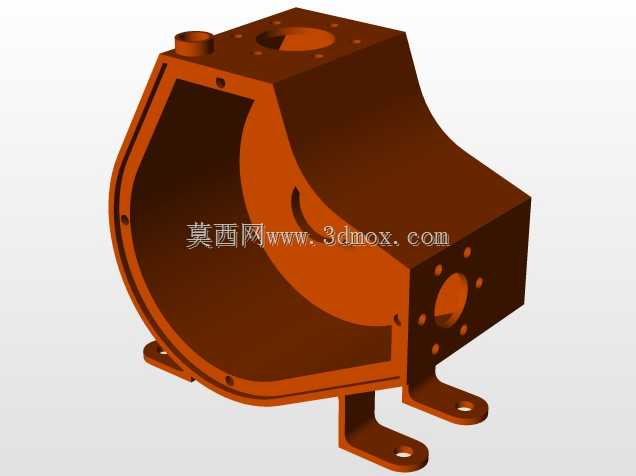

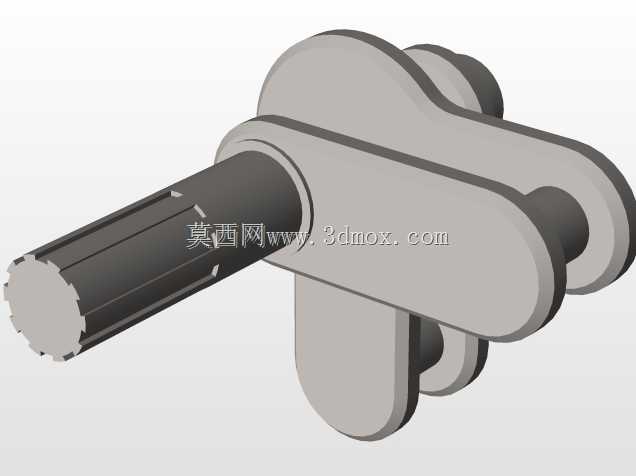

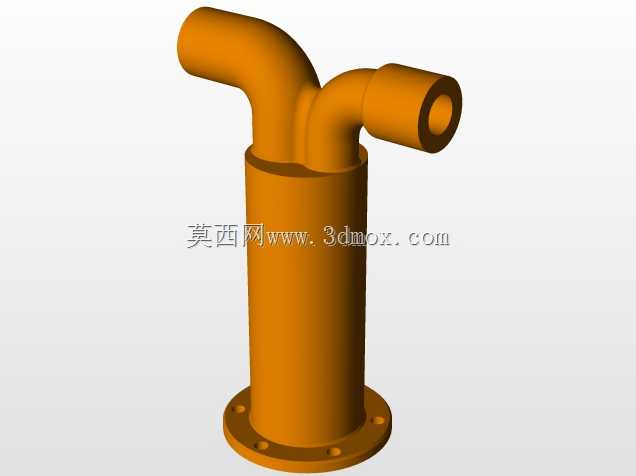

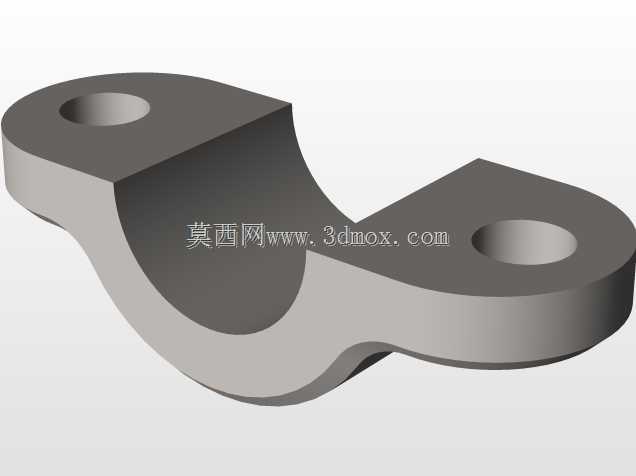

这款手动双缸活塞泵主要面向无电力供应的野外作业、小型应急供水、低压流体输送场景，可用于零散农户取水、小型农机临时燃油输送、户外施工点临时供水、应急救灾场景下的低位流体抽取作业，也可配套小型试验台作为手动加压部件使用，适配清水、低粘度润滑油、轻质燃油等无强腐蚀性的流体介质，依靠人力驱动即可完成流体的吸入与增压排出，无需外接电源或其他动力源，适配场景灵活度高。从功能特性来看，该泵采用双活塞交替作业的结构设计，相比单缸手动泵，能大幅降低输出流体的脉冲幅度，让流体输出更平稳，同时双缸结构可在同等手动操作频率下提升近一倍的输出流量，降低操作人员的作业强度。泵体内部设置了成对布置的进出液单向阀，可精准控制流体流向，避免流体倒流，保证泵体的抽吸效率与输出压力稳定性，泵腔内部做了圆滑过渡处理，减少流体在腔体内的紊流与阻力损失，提升抽吸扬程。在设计思路上，这款泵优先考虑手动操作的人机合理性，操作摇臂的力臂长度经过匹配计算，保证额定输出压力下操作人员的施力处于舒适区间，避免长时间操作产生过度疲劳；壳体采用剖分式结构设计，通过周边均布的紧固件实现壳体密封连接，既保证腔体的密封性能，也方便后期拆解维护，更换内部密封件与易损部件；进出液接口采用标准化的管路连接尺寸，可适配通用规格的输水或输油软管，无需额外制作转接接头，降低现场安装的适配成本。从外形尺寸与安装边界来看，该泵整体结构紧凑，主体壳体采用水滴形流线造型，在容纳内部曲柄连杆、双活塞组件的前提下尽可能缩小整体体积，主体安装底座预留了两个固定安装孔位，可直接固定在支架、储液桶顶面或者移动小车上，安装时仅需预留摇臂转动的操作空间与管路连接的操作余量即可，不需要过大的安装占地空间；进出液管路分别布置在泵体侧方与上方，管路走向避开操作摇臂的运动轨迹，避免操作过程中与管路产生干涉，同时管路接口的朝向方便现场快速接驳软管，减少管路弯折带来的阻力损失。内部曲柄连杆机构将摇臂的摆动转化为两个活塞的往复直线运动，两个活塞的运动相位差设置为180度，保证一个活塞处于吸程时另一个活塞处于扬程，实现连续的流体输出，活塞部位采用弹性密封结构，可自动补偿长期使用产生的磨损量，延长泵体的维护周期。
