FM200灭火器筒体摇混承载支架结构设计

该结构主要面向消防器材运维、工业消防站点日常维护场景，针对手提式七氟丙烷灭火钢瓶长期静置存放后，内部灭火剂与驱动气体分层、药剂组分沉降导致喷射浓度不达标的痛点设计，核心用途是为FM200系列灭火钢瓶提供可靠的固定承载，同时通过摇摆动作完成筒体内介质的充分混合，保障灭火设备临警状态下的性能可靠性。

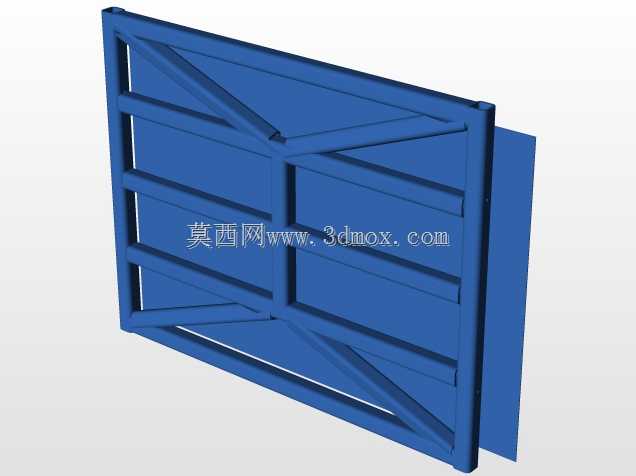

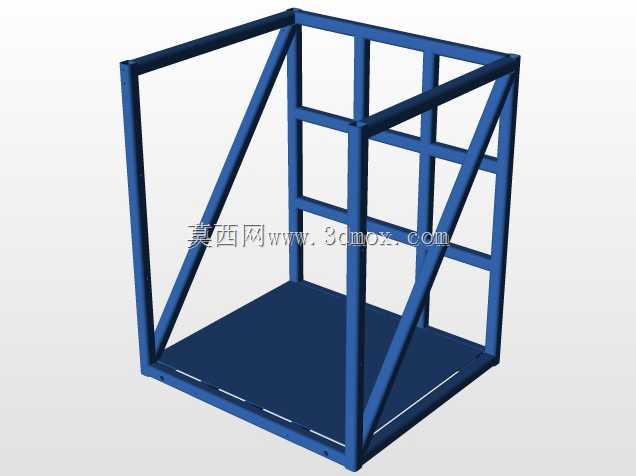

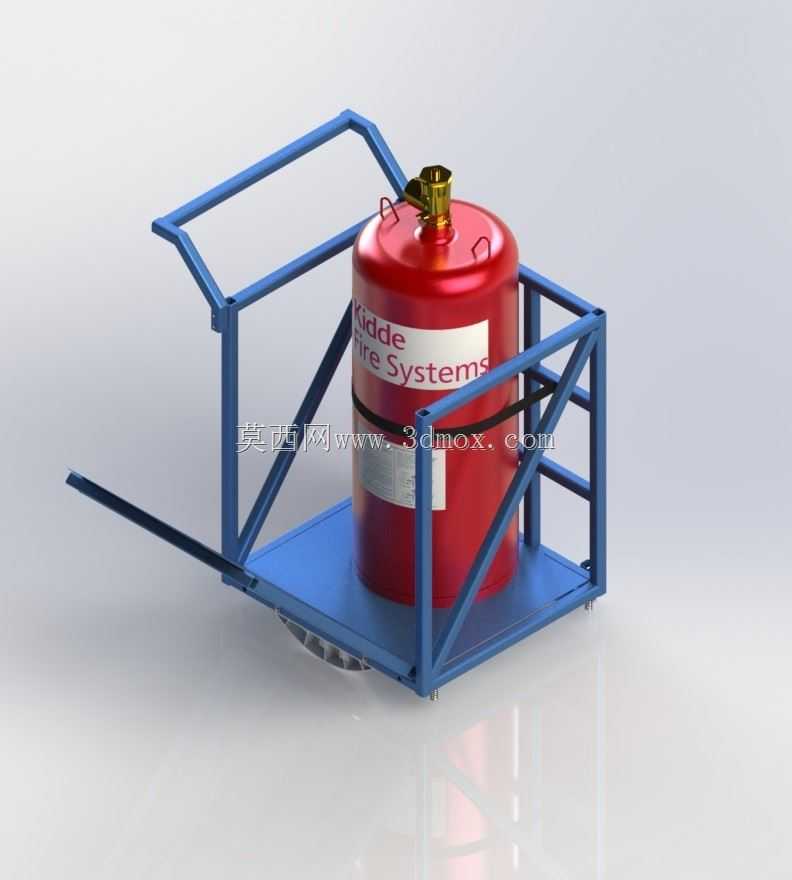

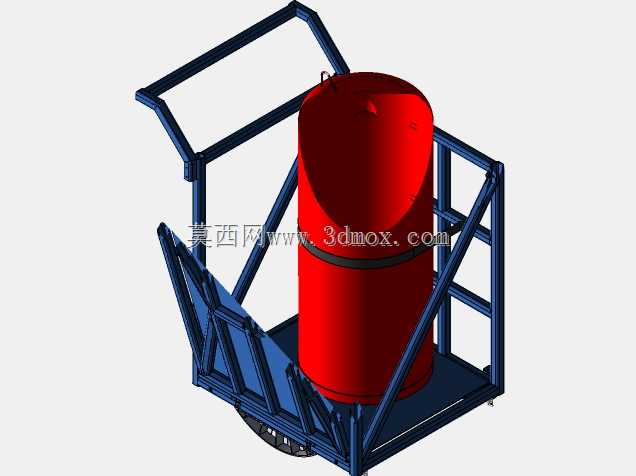

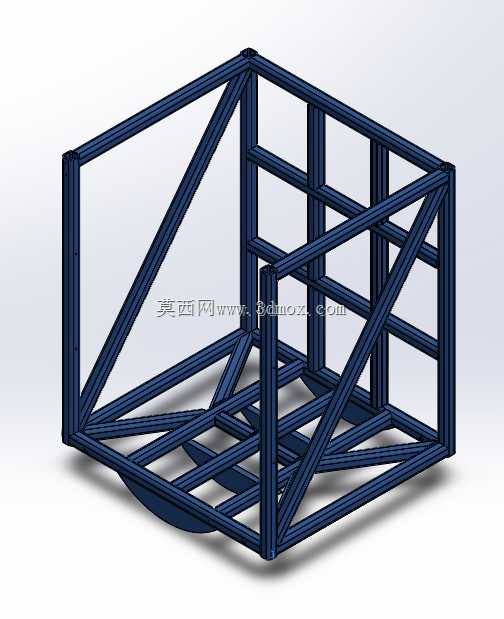

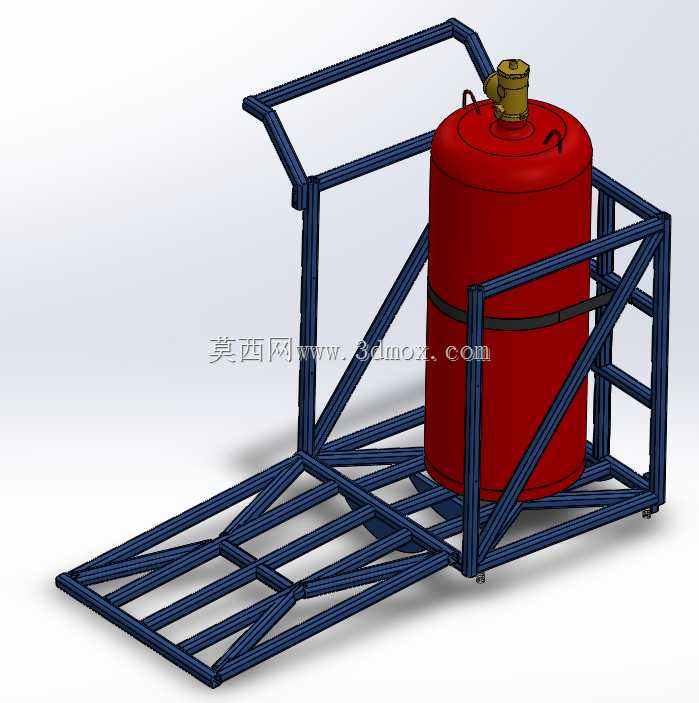

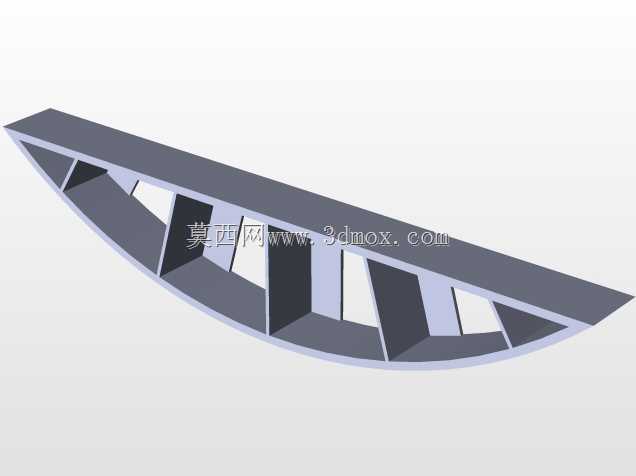

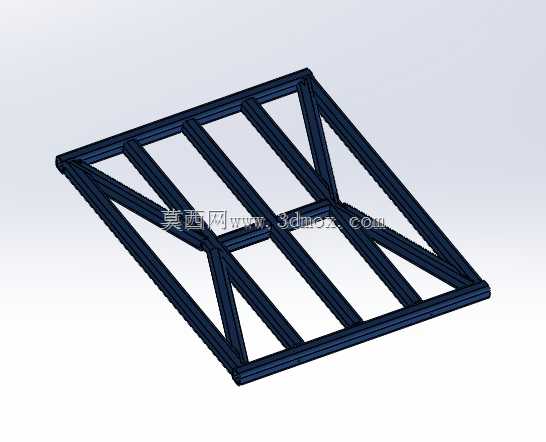

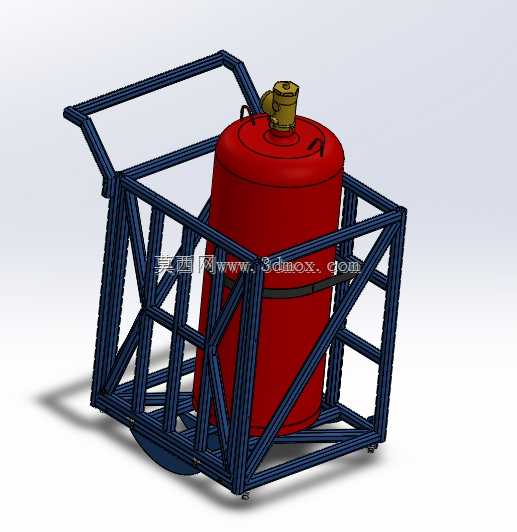

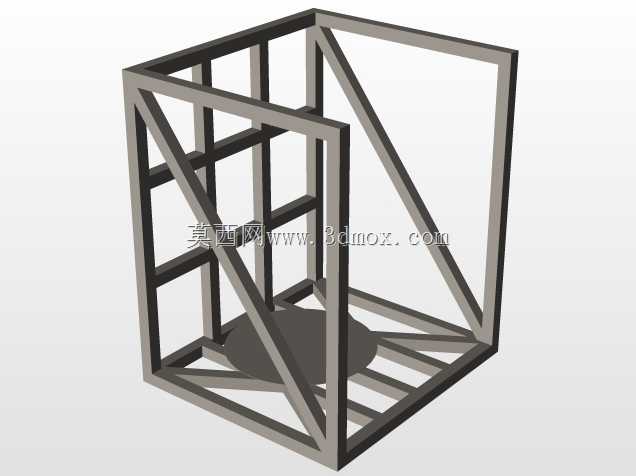

从功能特性来看，整体框架采用方管焊接成型的桁架式结构，底部设置整面承托平板，可完整贴合钢瓶底部圆弧支撑面，侧向配置可调节的束紧绑带，能够适配不同充装量的同规格钢瓶固定需求，避免摇摆过程中钢瓶出现窜动、滑脱风险；框架上部设置符合人体工学的推握扶手，扶手弯折角度经过反复校核，操作人员站立施力时可自然握持，无需过度弯腰或抬臂，降低长时间操作的疲劳感；底部承托板下方集成回转支撑结构，可实现框架整体沿竖直轴线的小幅度往复摇摆，摇摆行程经过限位设计，既能够带动钢瓶产生足够的晃动幅度让内部介质充分对流混合，又不会因幅度过大导致钢瓶重心偏移出现侧翻风险。

设计思路上优先考虑了现场使用的实用性与安全性，摒弃了复杂的电动驱动结构，采用纯机械手动摇摆的形式，无需外接电源或气源，在无供电的消防仓库、站点现场即可直接使用，整体结构无易损电子元器件，日常维护仅需定期检查回转部位的润滑状态与绑带磨损情况即可，运维成本极低；框架所有焊接部位均做打磨圆角处理，无尖锐毛刺，避免操作过程中划伤人员或磕碰钢瓶漆面；表面采用蓝色防锈喷塑处理，适配消防站点的常规设备配色，同时具备良好的耐锈蚀、耐磕碰性能，可适应仓库、车间等多尘、易潮湿的使用环境。

从安装边界与外形尺寸来看，整体框架的占地尺寸经过优化，宽度略大于钢瓶最大外径，长度方向预留了扶手与摇摆动作的安全余量，可直接放置在平整的水泥地面使用，无需额外打膨胀螺栓固定，单台设备占地不足0.5平方米，可灵活布置在消防器材存放区的边角位置，不会占用过多通道空间；框架底部四个角点设置可调式防滑脚垫，可根据地面平整度微调高度，保证设备放置平稳，摇摆过程中无异常晃动与异响；承托面的高度设置符合操作人员施力的合理区间，钢瓶放置到承托板上时无需过度抬升，配合扶手的借力作用，单人即可完成钢瓶的装卸与摇混操作，无需额外辅助人员，大幅提升日常消防器材巡检维护的作业效率。
