金属线材三弯成型弯曲加工工装

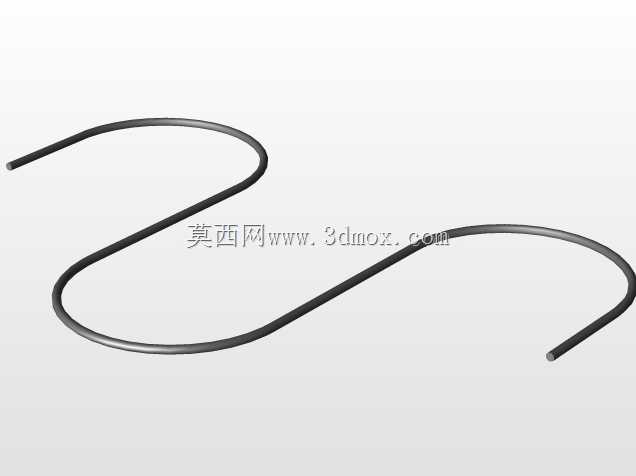

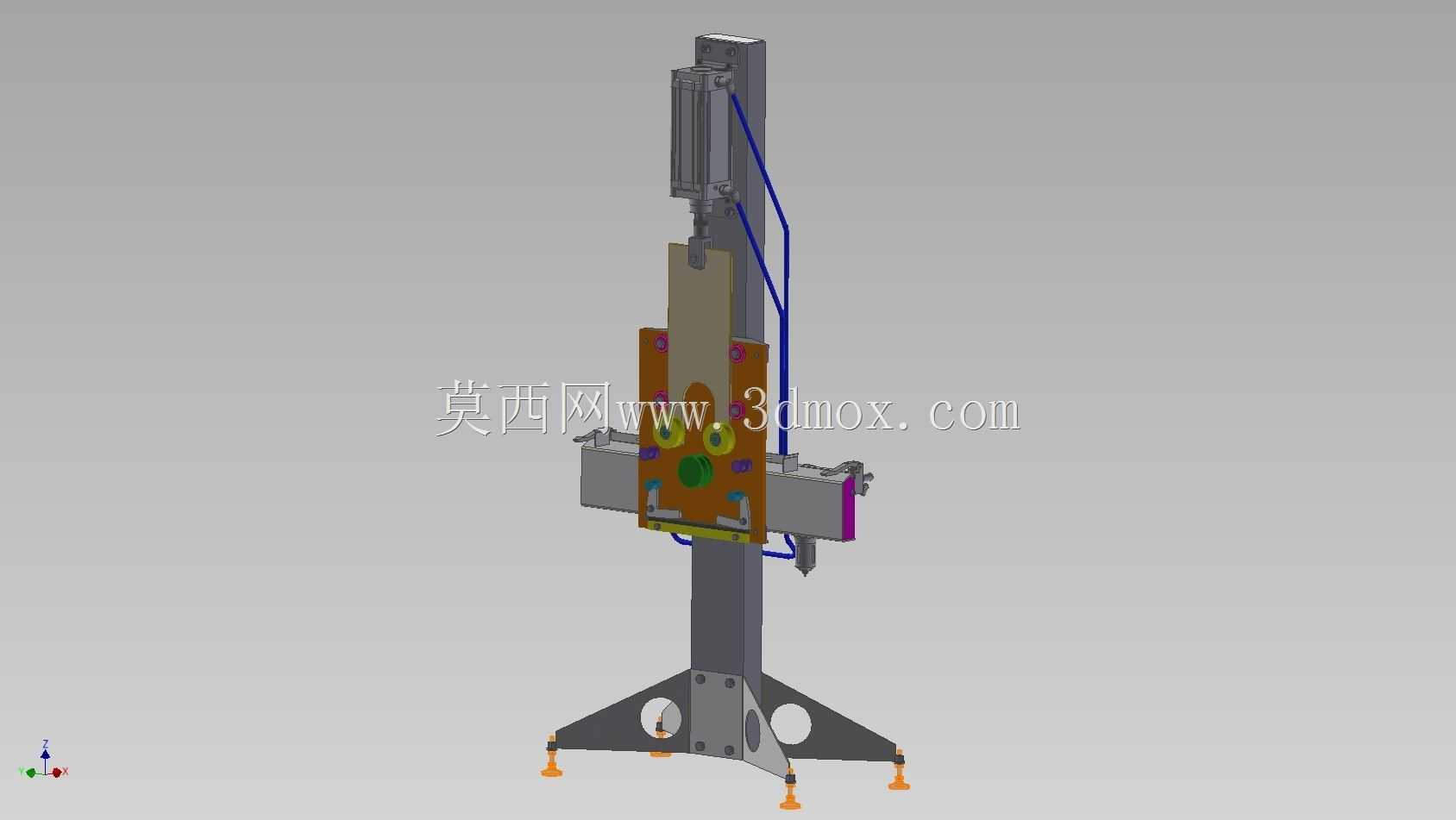

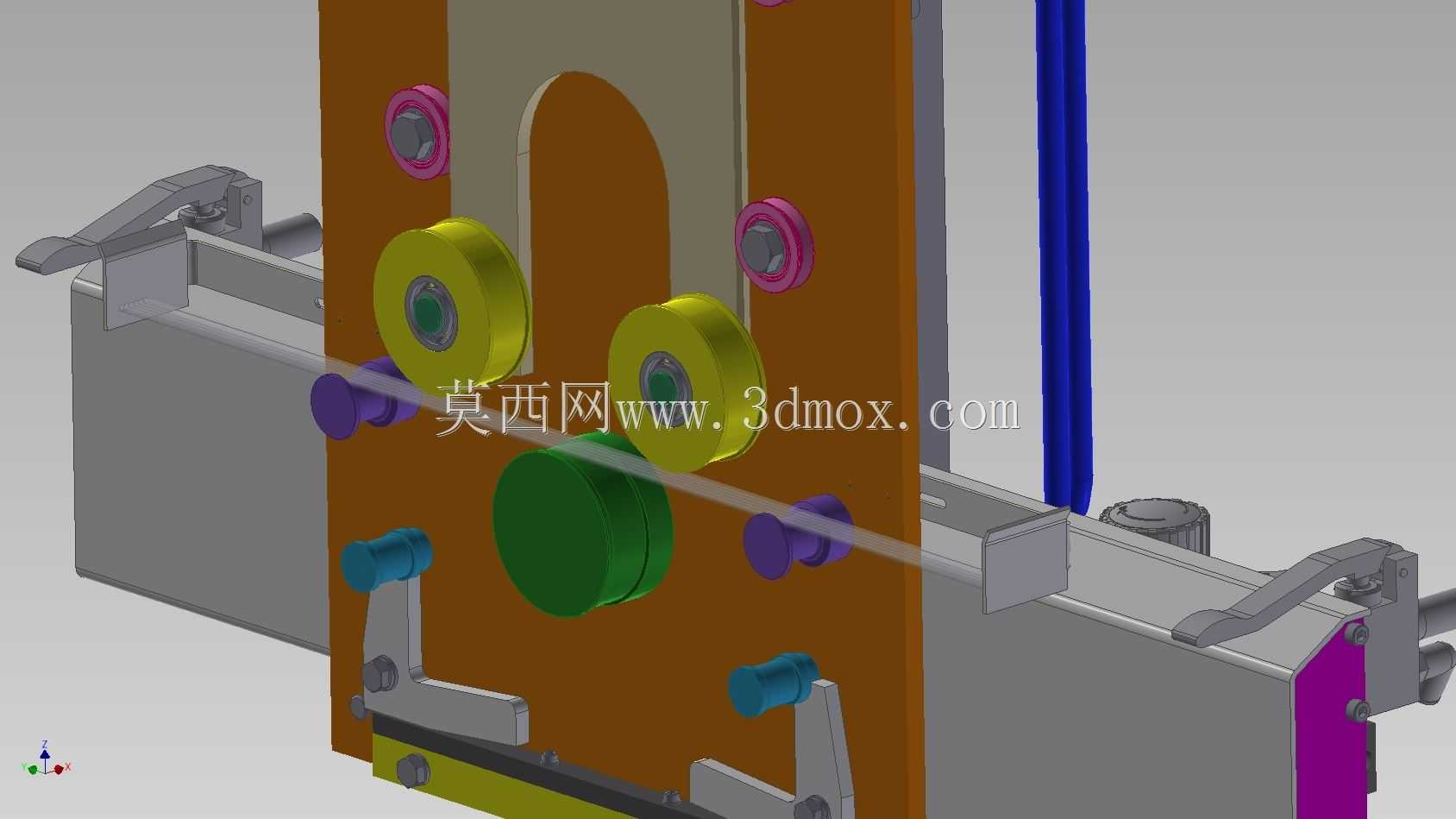

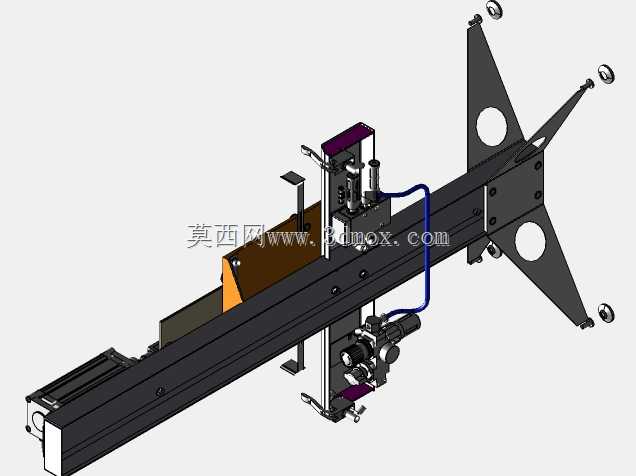

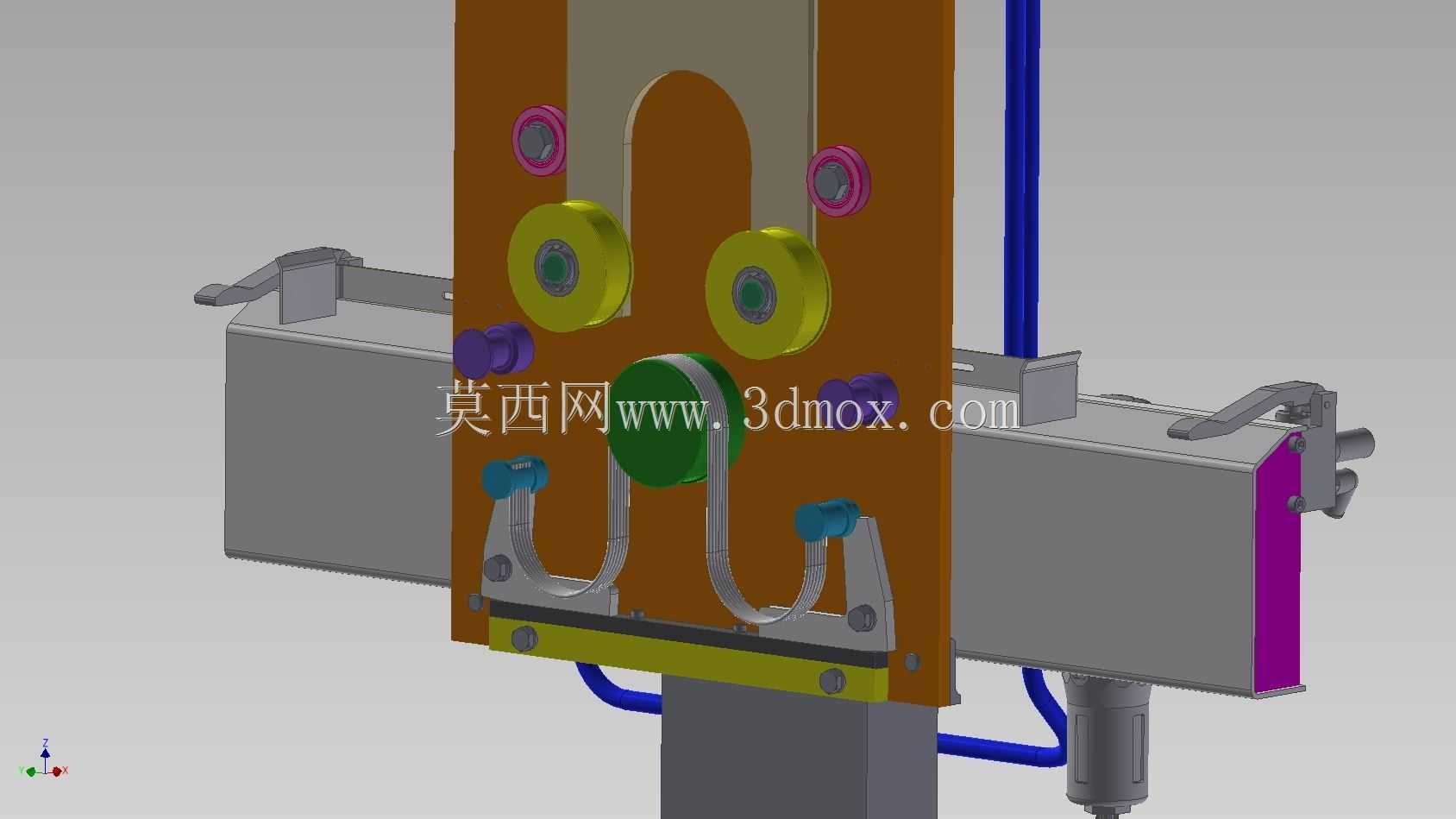

该弯曲工装主要面向金属线材加工领域，适配直径3mm规格金属丝的连续三弯折成型工序，常见应用于五金线材制品、电子元器件引脚、小型弹性构件、日用五金配件的生产场景，可替代传统人工逐段弯折的作业模式，解决小直径线材弯折角度一致性差、弯折位置偏移、多段弯折累计误差大的生产痛点，适配小批量多批次的线材零件加工需求，也可集成进自动化线材加工产线作为专用成型工位使用。从实际用途来看，该工装可一次性完成金属线材的三段弯折作业，将直条金属线材加工为预设的三维弯折形态，弯折过程中可对线材进行可靠夹持定位，避免线材在受力弯折时出现轴向窜动、表面划伤的问题，成型后的线材弯折角度公差可控制在±1°范围内，弯折位置尺寸偏差不超过0.1mm，可满足多数精密五金线材件的成型精度要求。在功能特性设计上，工装采用立式立柱承载结构，底部设置三角支撑底座搭配可调式支撑脚，可快速调整工装的水平度，适配不同平整度的安装台面，无需额外制作专用安装基座即可快速部署使用；中部的弯折执行模组集成了定位夹持块、弯折导向块与驱动连接位，可根据不同的弯折形态需求更换对应型面的夹持与导向配件，实现快速换型适配不同规格的线材弯折需求；侧边布置的走线导向结构可对送入工装的线材进行预导向，保证线材进料方向与定位基准对齐，减少进料偏差带来的成型误差；上部预留的驱动安装位可适配气动、电动等多种线性驱动元件，用户可根据自身车间的动力配置情况选择对应的驱动方案，无需对工装主体进行额外改造。设计思路上，该工装优先考虑小直径线材弯折的受力特性，所有与线材接触的部位均做了圆角钝化处理，避免硬棱划伤线材表面影响成品外观与力学性能；整体结构采用模块化拆分设计，将底座承载、定位夹持、弯折执行、进料导向几个功能模块做独立拆分，单个模块出现磨损或损坏时可单独拆卸更换，降低后期维护成本；同时在结构设计时预留了足够的操作空间，方便操作人员上下料、调整弯折参数以及清理加工过程中产生的金属碎屑，不会出现结构干涉导致的操作不便问题。在外形尺寸与安装边界方面，该工装整体为立式窄幅结构，横向占用空间较小，底座支撑跨度可保证工装在弯折作业时不会出现倾翻，安装时仅需在台面预留对应底座尺寸的安装空间即可，侧边与后方无需预留过大的维护空间，可灵活布置在工作台面的任意位置，也可并排多台布置组成多工位线材弯折加工单元，提升单位面积的生产产能。
