精密冲孔切割复合工装夹具结构

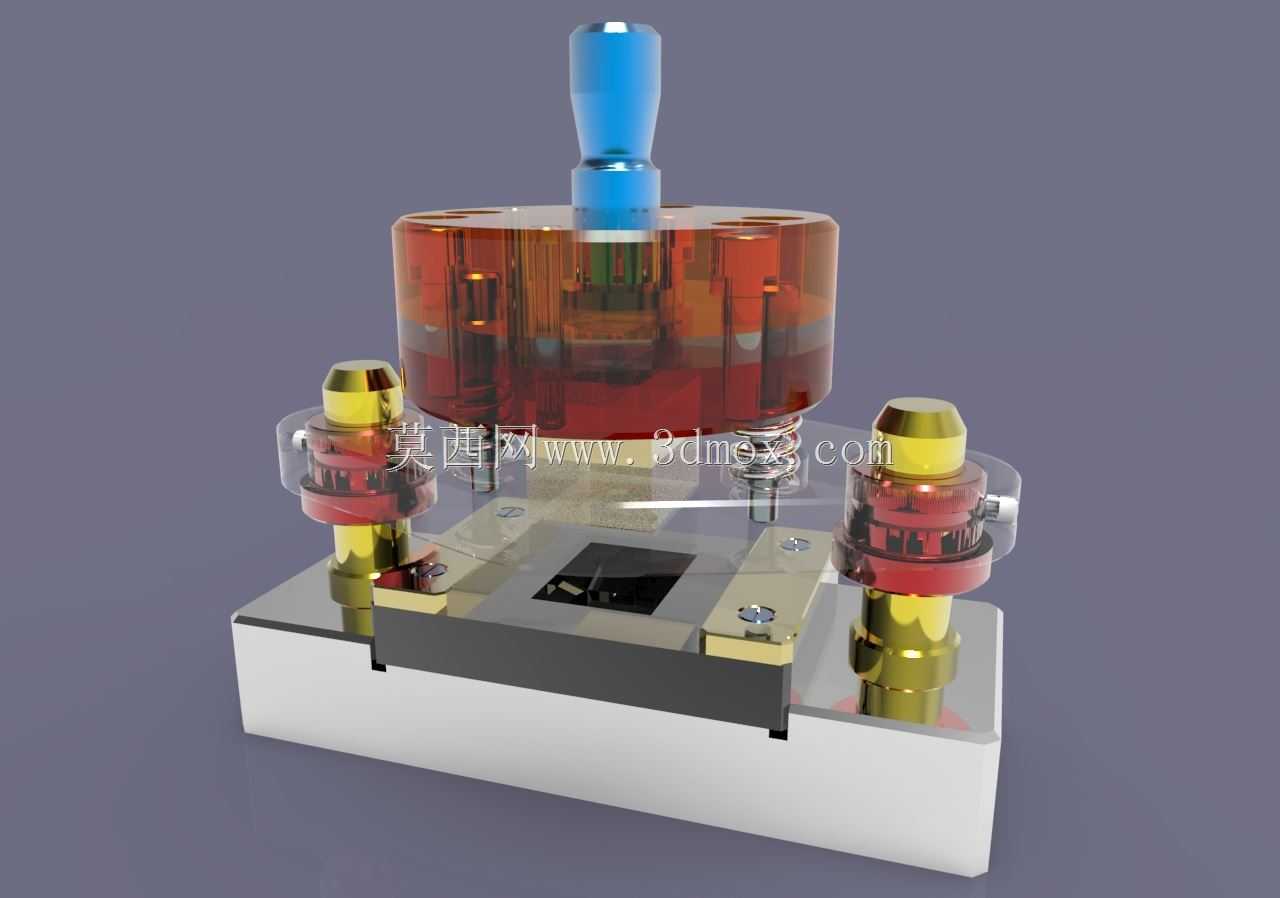

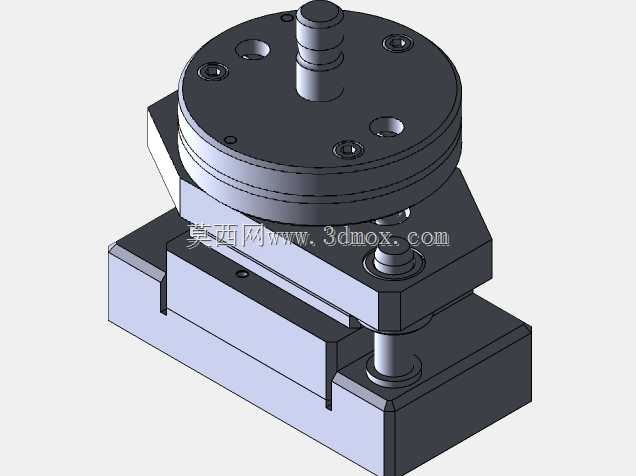

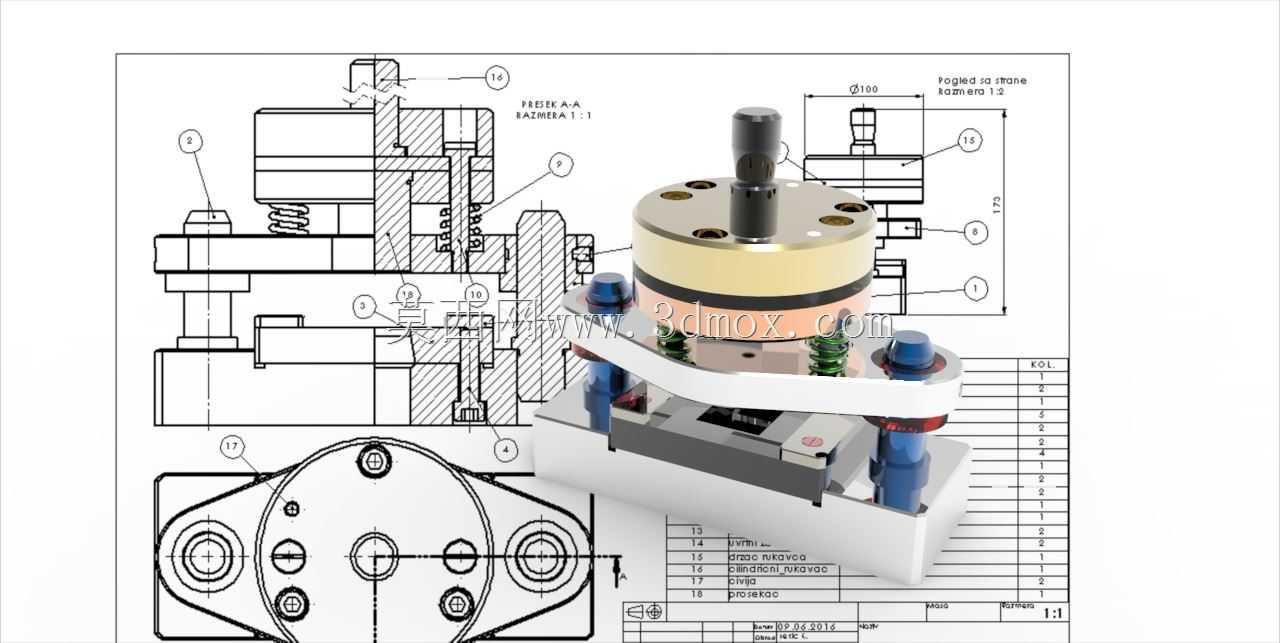

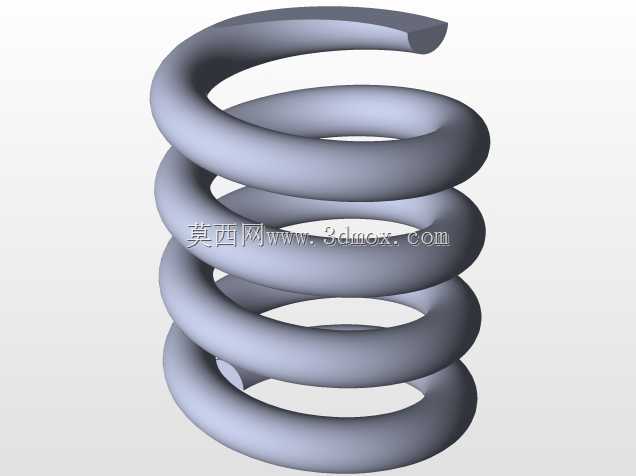

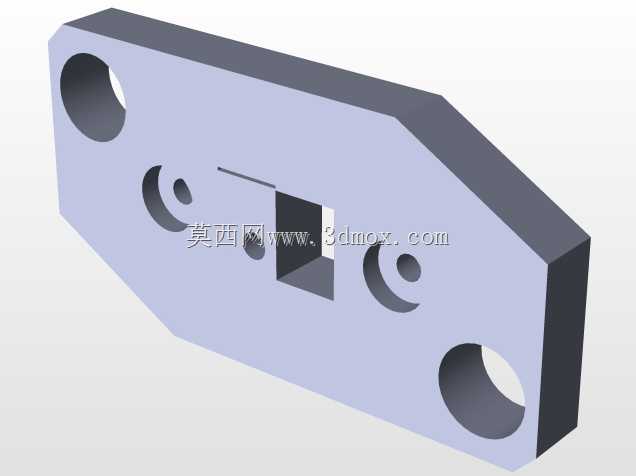

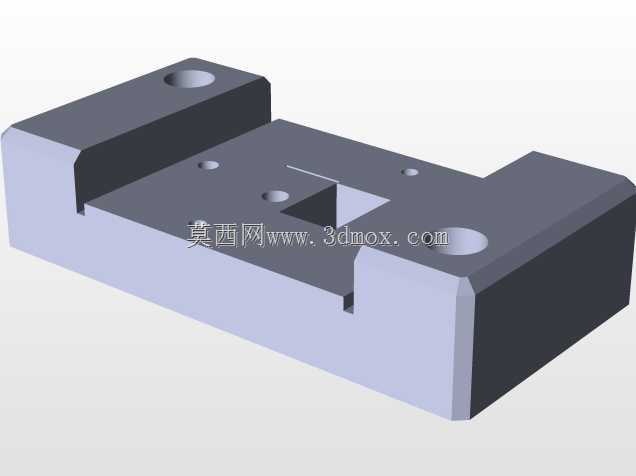

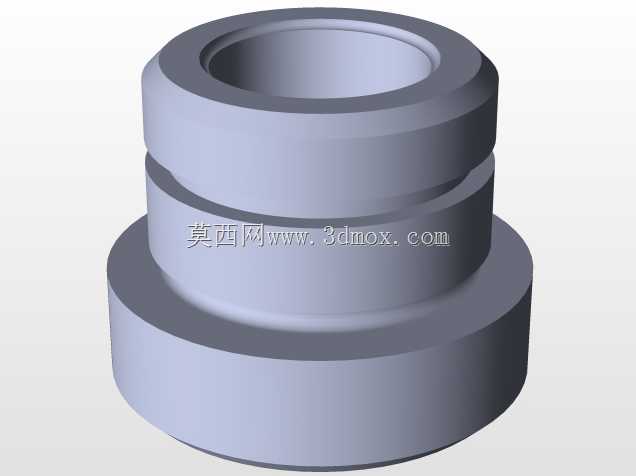

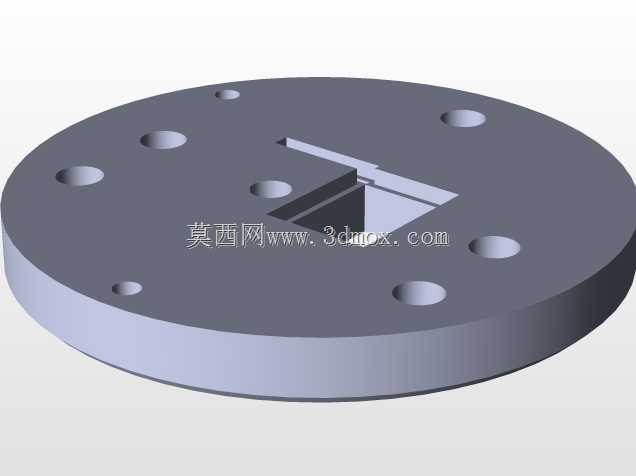

这款冲孔切割复合工装主要应用于小型五金薄板件的批量加工作业场景，常见于电子五金配件、小型家电结构件、低压电器接触片等产品的冲压生产环节，可在单次装夹定位后完成工件的冲孔与轮廓切割两道工序，有效减少工件多次装夹带来的定位误差，提升加工精度与生产效率。工装整体采用立式导柱导向结构，底部为方形安装基座，可直接固定在常规压力机的工作台面，安装边界适配多数中小型开式压力机的工作台安装尺寸，无需额外定制转接板即可完成装夹固定。上部的模柄采用标准圆柱结构，可直接与压力机滑块的模柄孔配合锁紧，安装调试便捷。两侧配置的可调式定位组件带有金色锁紧调节结构，可根据待加工工件的外形尺寸调整定位挡块的位置，适配一定尺寸范围内不同规格的薄板工件加工，无需更换整套工装即可完成小批量多规格产品的切换生产，降低生产现场的工装储备成本。工装的工作区域设置透明防护外罩，可直观观察内部冲切作业的运行状态，同时能够阻挡冲压过程中产生的细小废料飞溅，提升作业安全性。中间的冲切组件集成了冲孔凸模与切割刃口，冲头采用快换式结构设计，当冲头出现磨损时可单独拆卸更换，无需拆解整套工装，大幅缩短设备维护停机时间。导柱与导套配合部位设置防尘密封结构，可阻挡加工过程中产生的金属碎屑进入导向配合面，延长导向部件的使用寿命，长期使用也能保持稳定的导向精度，避免冲切刃口出现偏磨啃伤的问题。设计过程中充分考虑了现场操作的便捷性，工件放置区域预留足够的操作空间，操作人员可快速完成工件的取放，定位挡块的调节旋钮设置在工装外侧，无需伸入工作区域即可完成定位尺寸调整，适配流水线批量生产的作业节奏。整体结构紧凑，各功能部件布局合理，没有冗余的结构设计，在保证结构强度与加工精度的前提下尽可能控制整体重量，方便工装的搬运与吊装更换。
