定柱式悬臂起重吊运作业结构

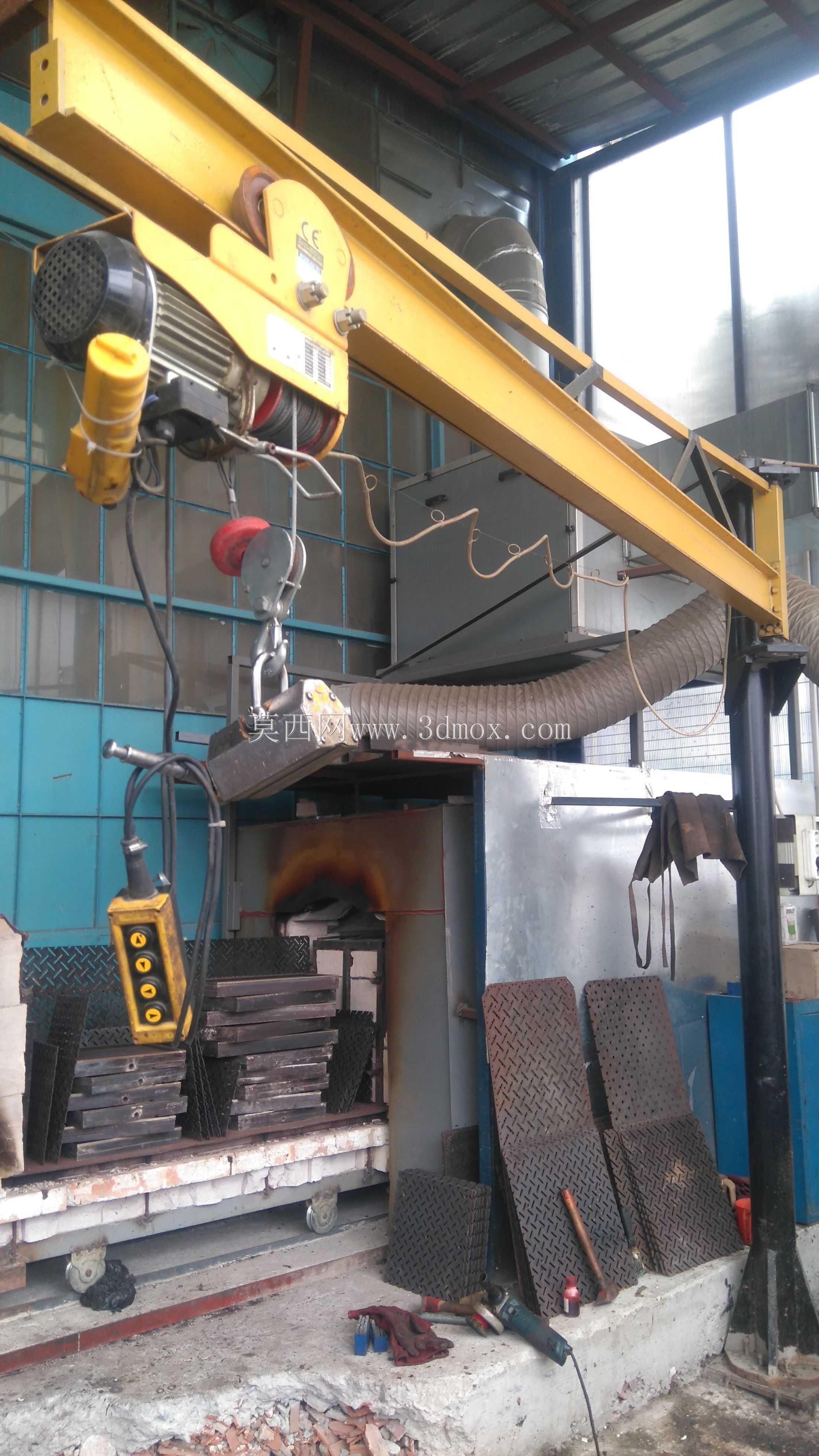

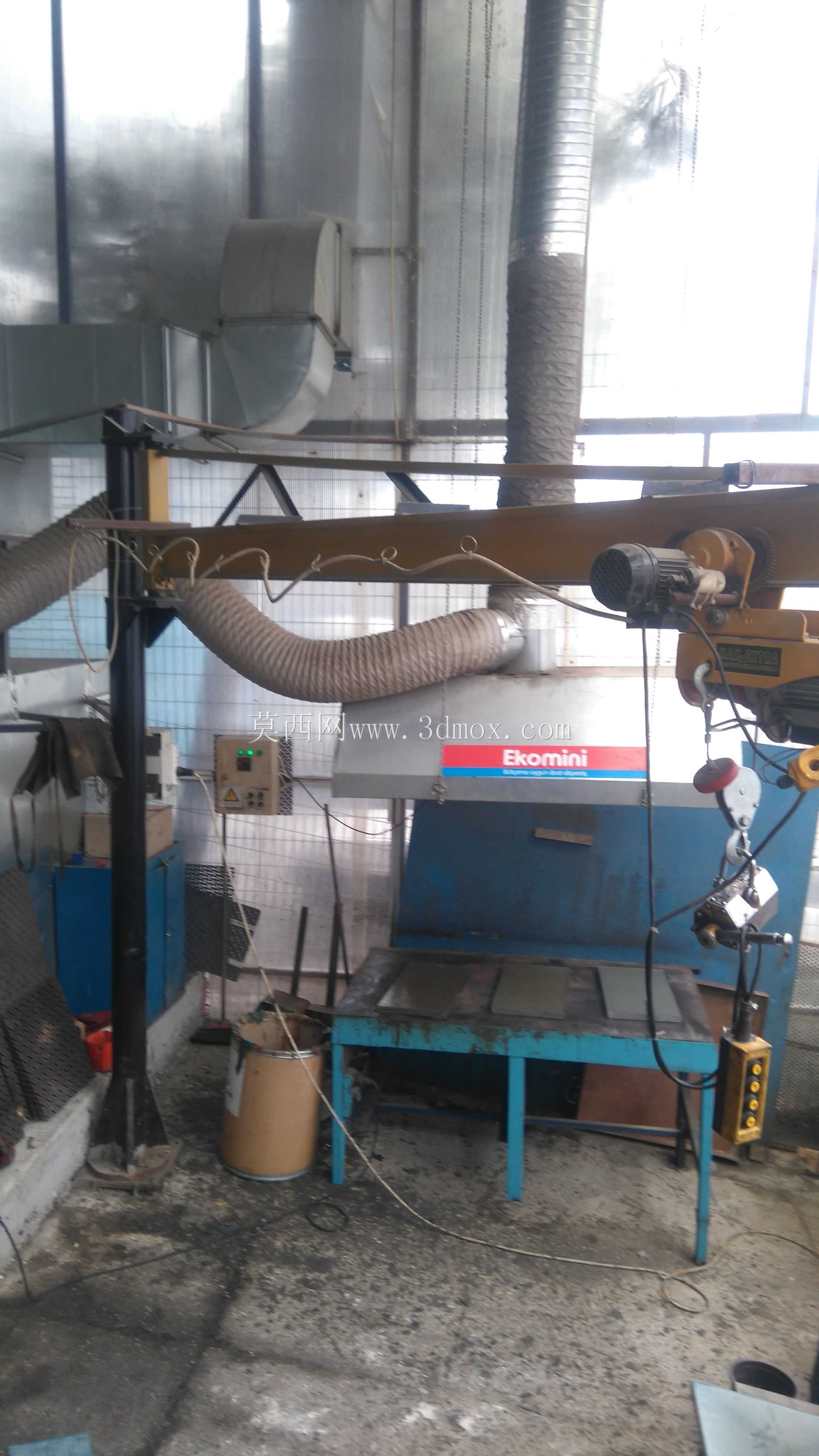

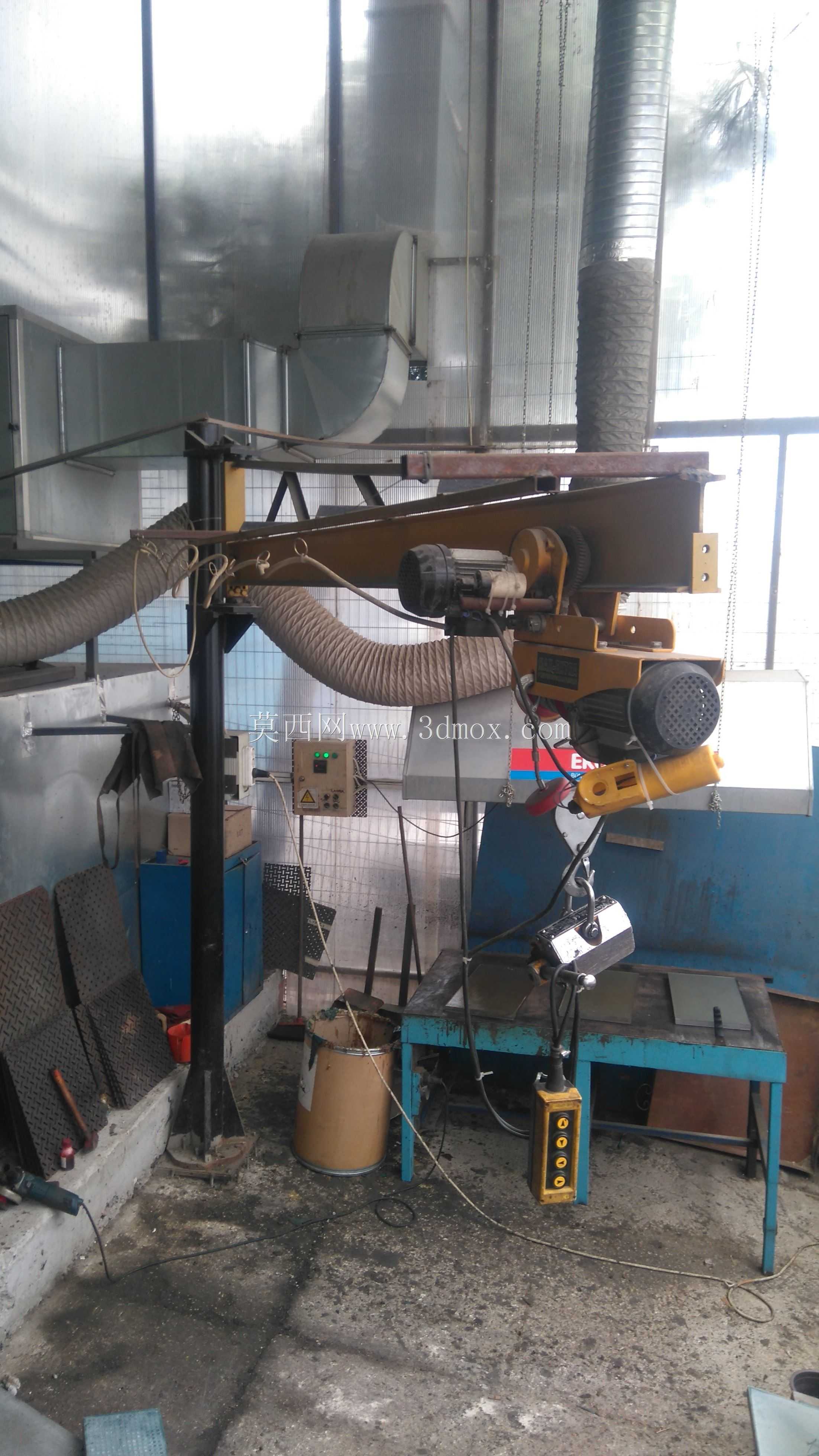

这款定柱式悬臂起重结构，主要面向生产车间内部的定点物料吊运场景，覆盖机加工工位工件上下料、仓储区域零散货物周转、装配线重型部件移位等高频轻载起重作业需求，能够在固定覆盖半径内完成重物的升降与回转调位，填补了大型行车无法覆盖的小范围精准吊装空白，适配多品种小批量生产模式下的灵活吊装需求，无需占用大面积地面通道资源，可独立完成单工位的起重辅助作业，降低人工搬运重型工件的劳动强度，减少车间内叉车短途转运的频次与安全隐患。

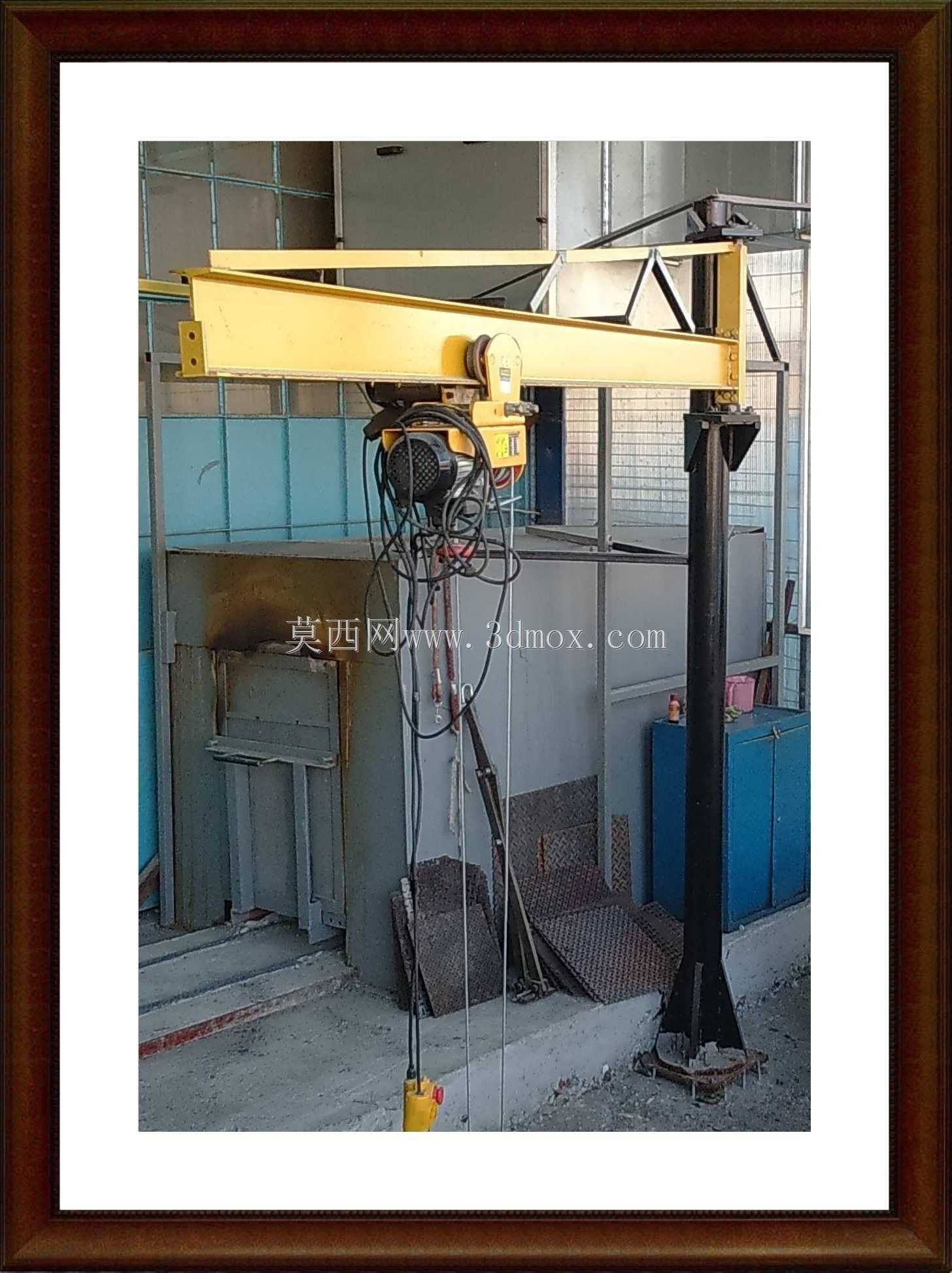

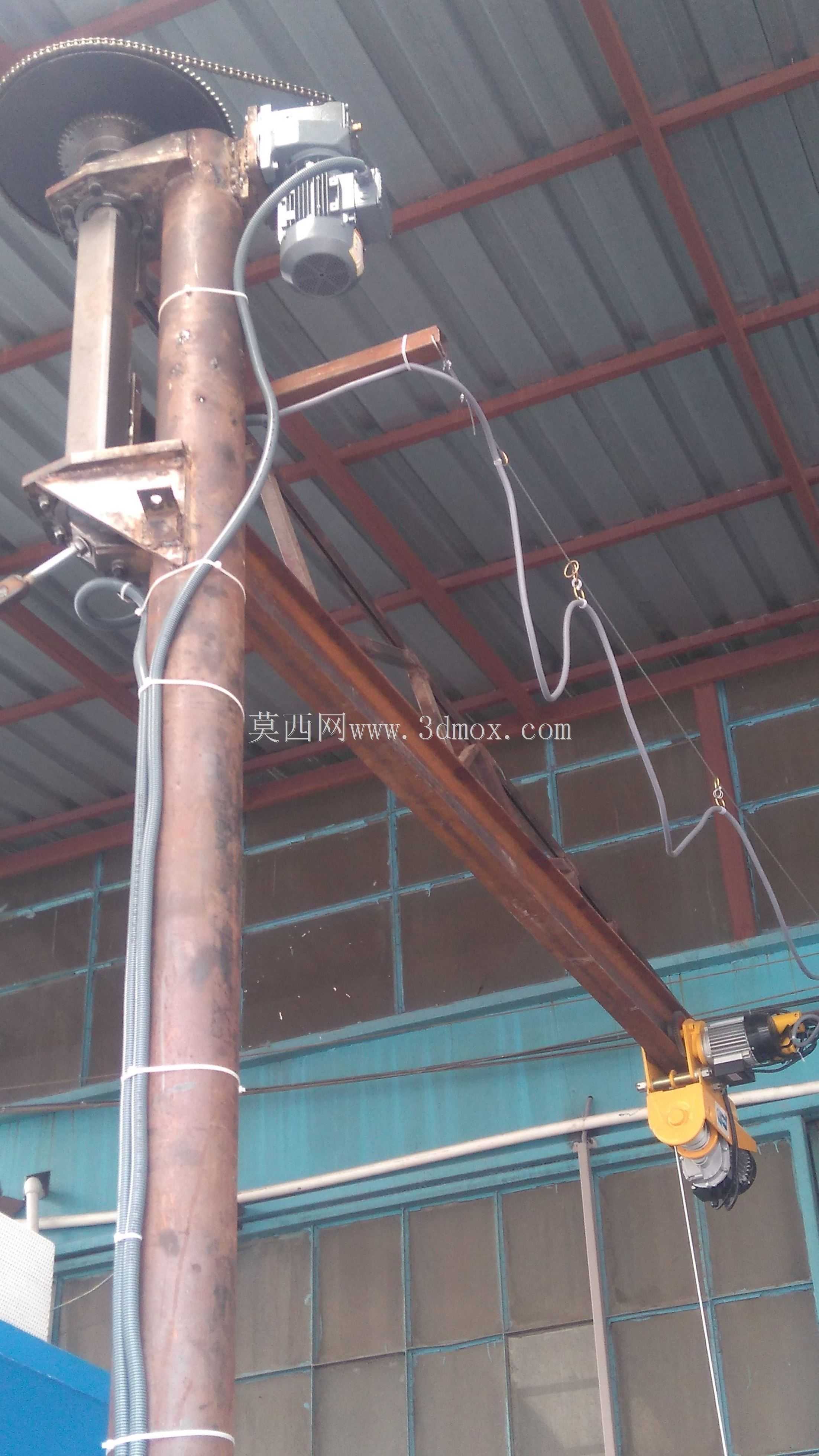

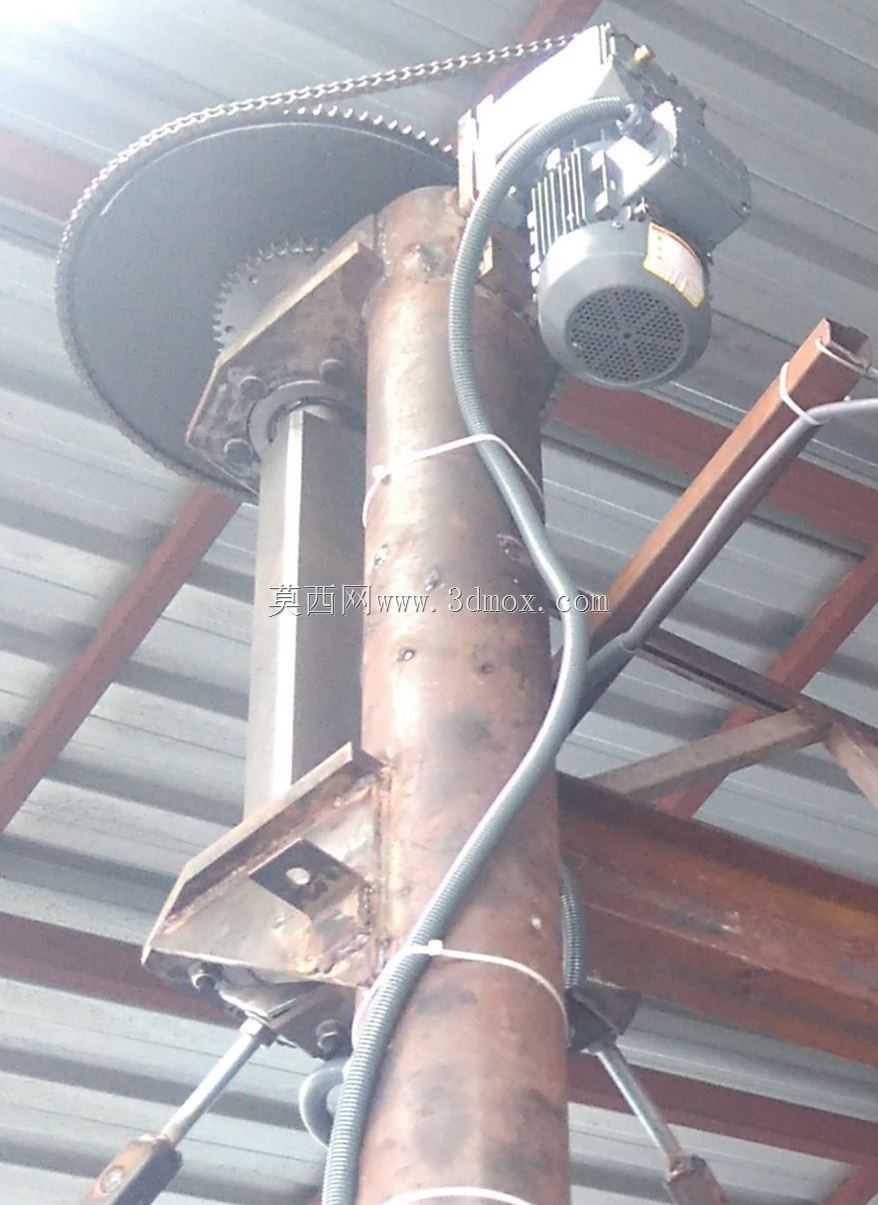

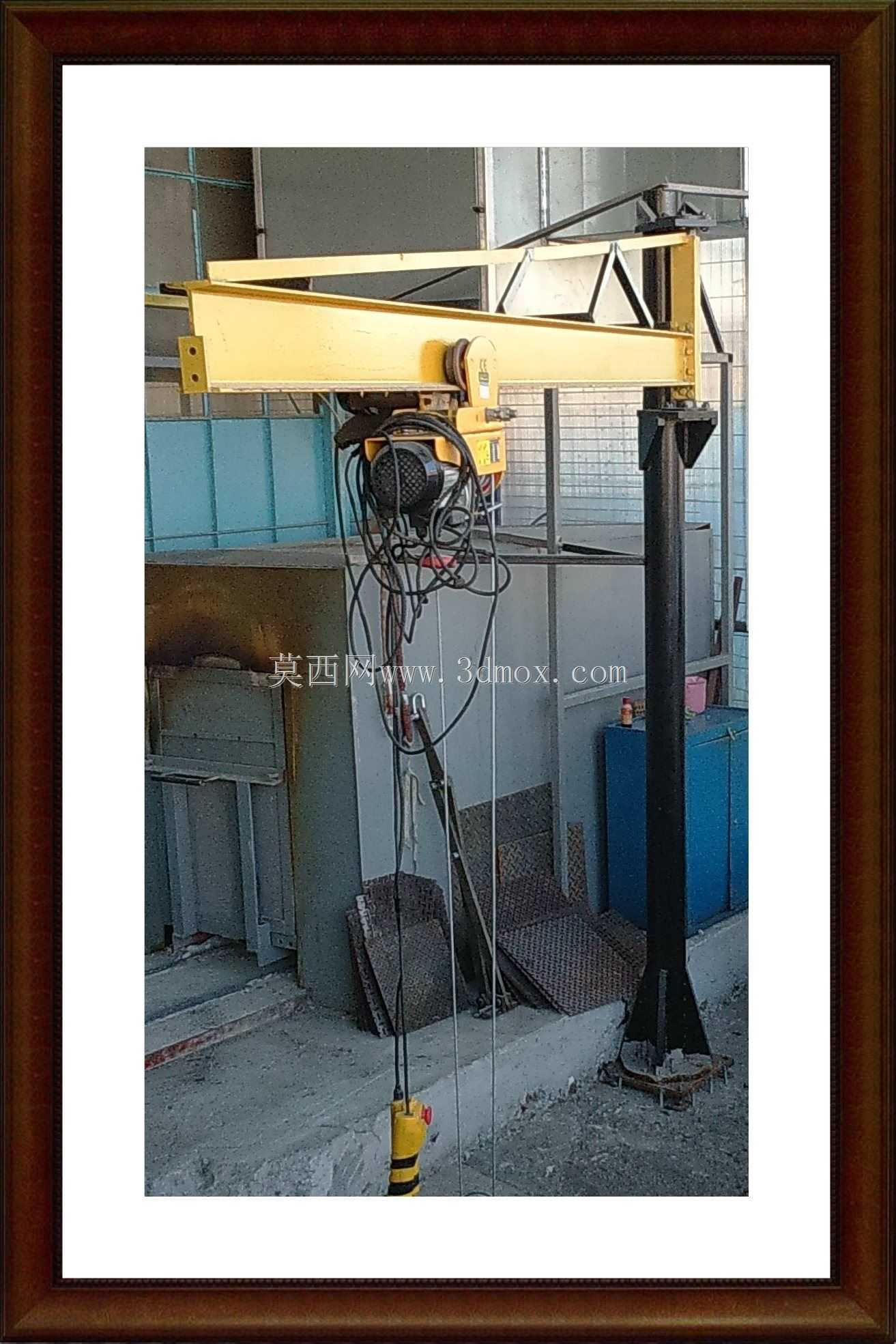

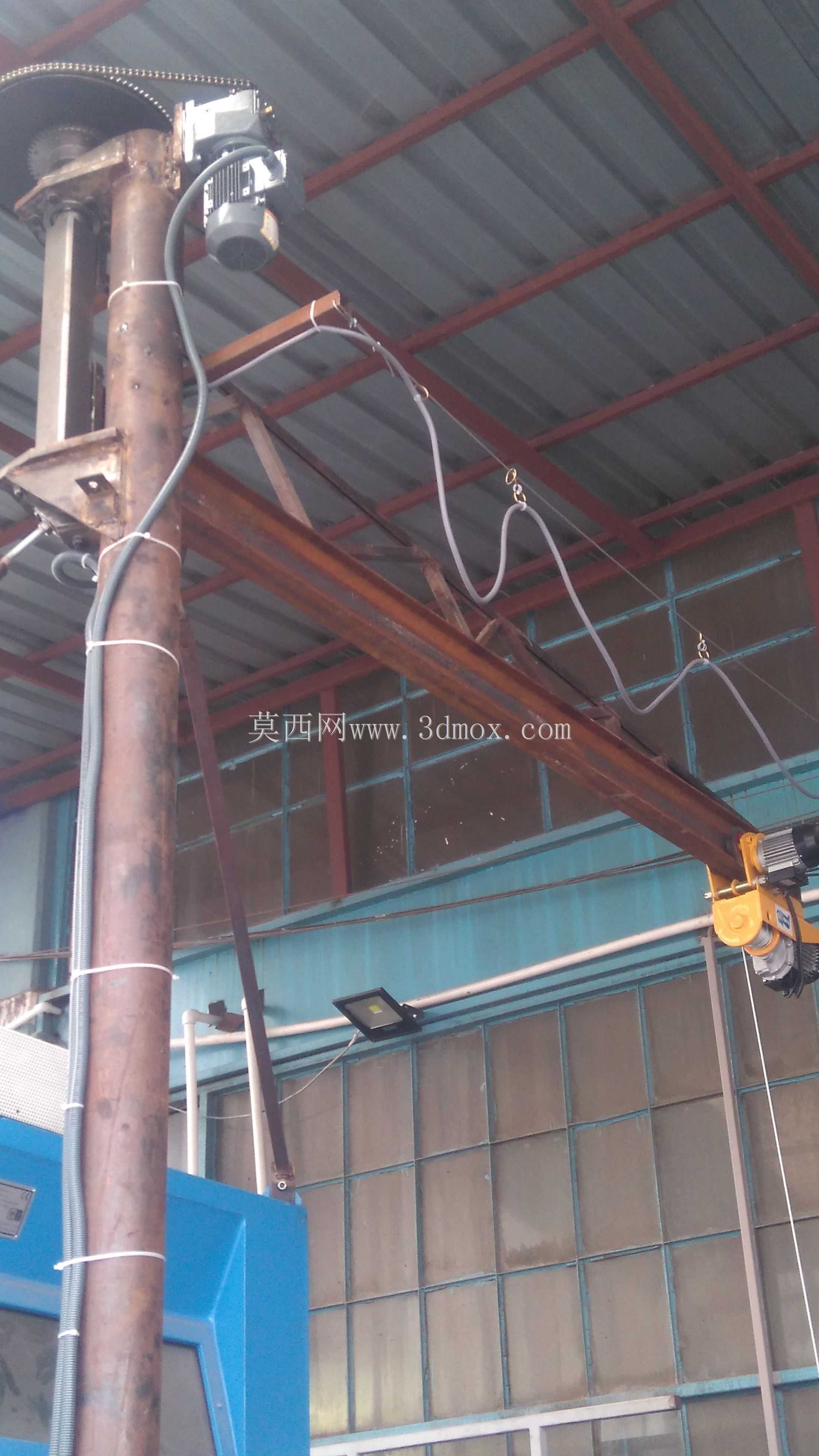

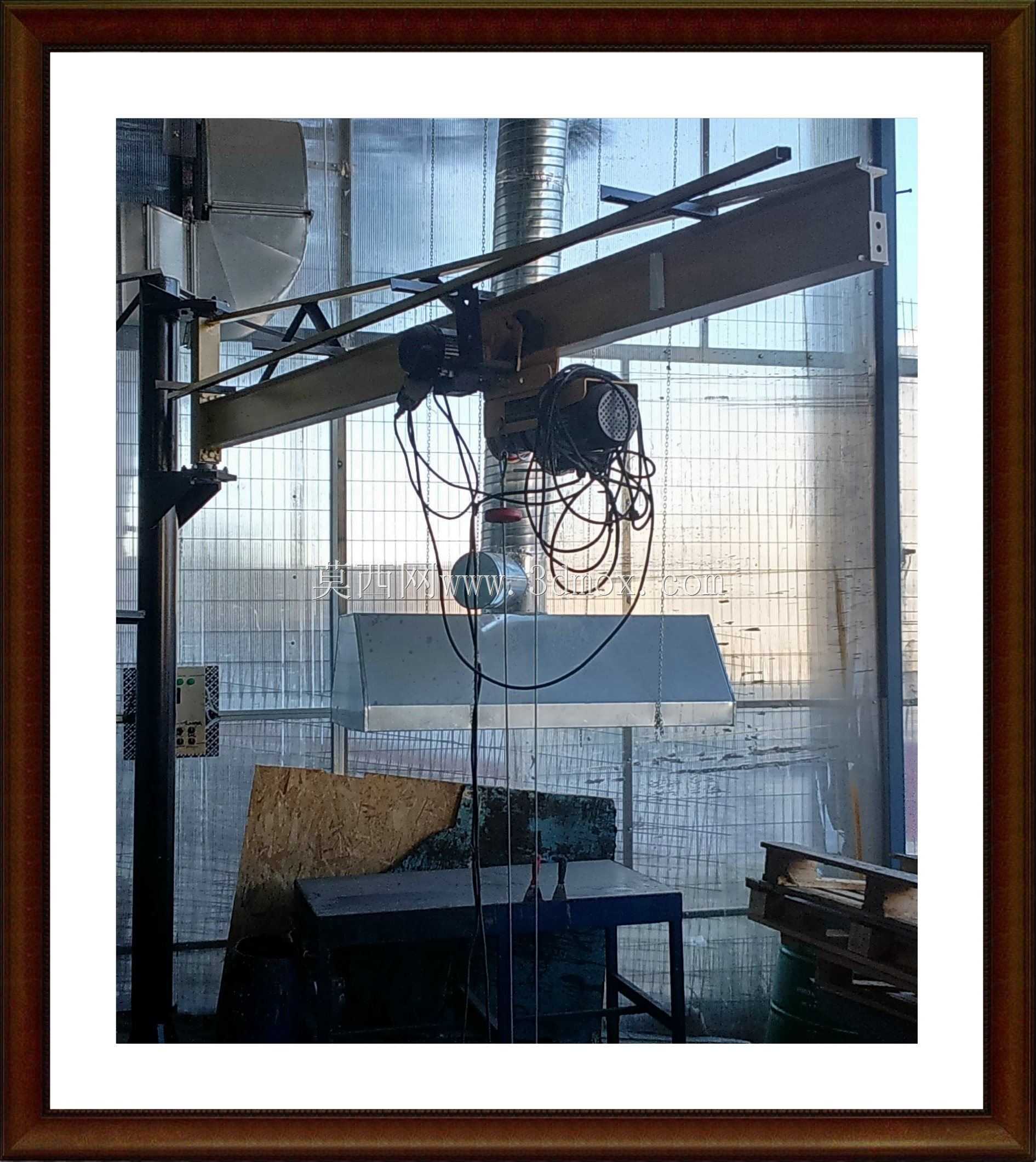

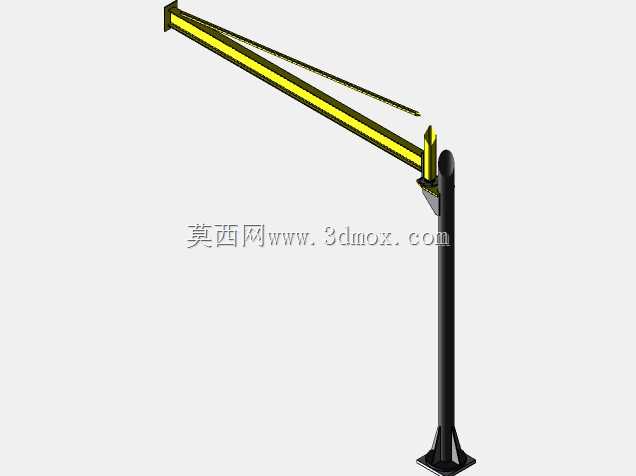

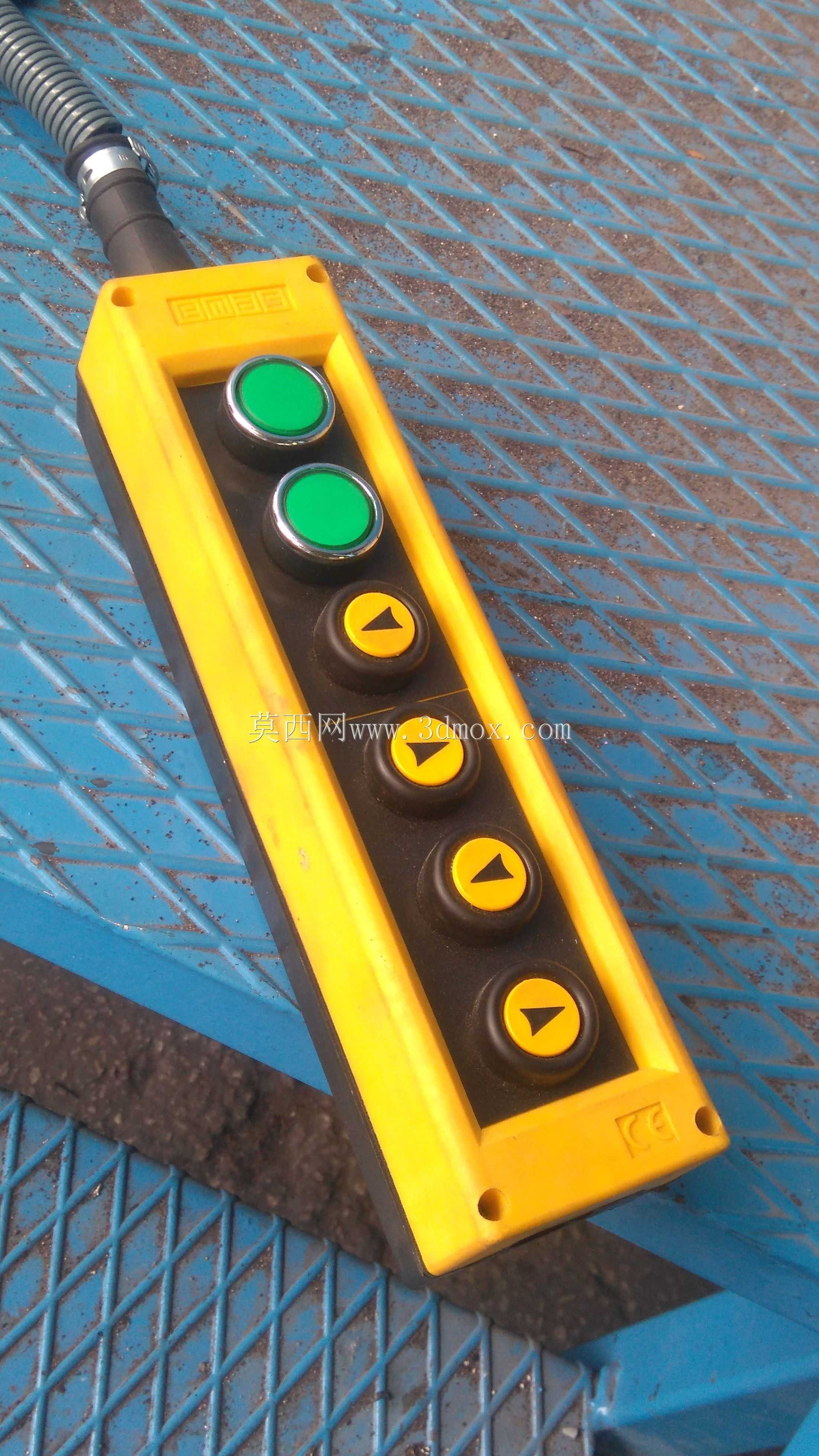

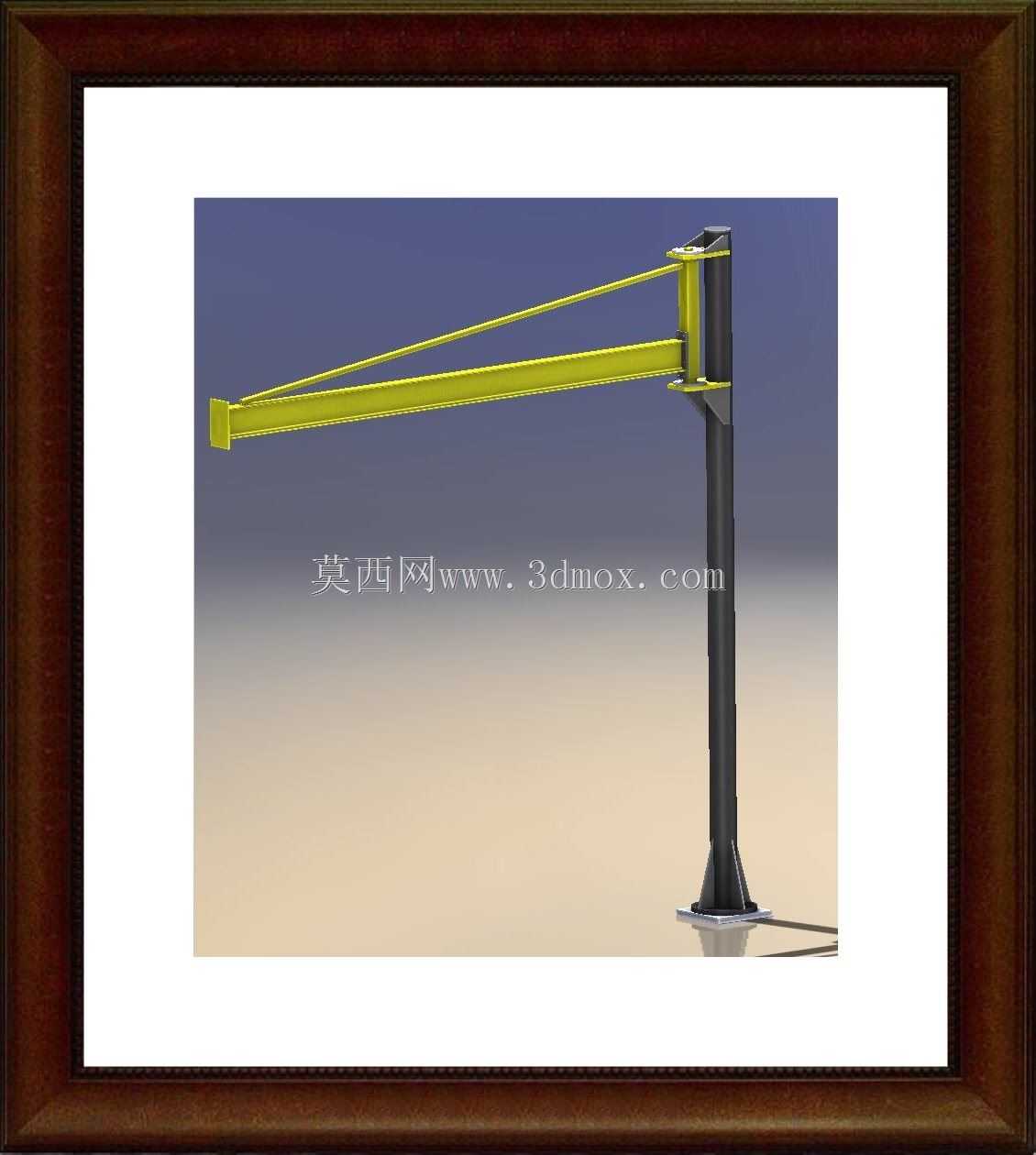

从功能特性来看，该结构采用垂直立柱搭配水平悬臂的布局形式，立柱底部通过地脚锚固方式与混凝土地面刚性连接，为整套设备提供稳定的承载基础，悬臂与立柱上部通过回转支承结构连接，可绕立柱轴线完成水平方向的回转动作，覆盖以立柱为中心的扇形作业区域；悬臂上配套可沿臂身水平滑移的起重葫芦挂载点，配合起升机构能够实现重物在覆盖范围内的三维空间位置调整，斜向布置的拉杆结构连接悬臂端部与立柱顶端，有效分担悬臂承载时产生的下弯力矩，提升臂架结构的整体刚性，避免重载状态下臂端出现过大扰度影响吊装精度。

在设计思路上，该结构优先考虑小范围作业的实用性与安装便捷性，整体采用模块化拆分设计，立柱、悬臂、拉杆、连接支座等部件均可拆分运输，现场安装时仅需完成地脚预埋、部件拼接紧固即可投入使用，无需复杂的厂房顶部承重改造，适配层高有限、无法安装大型桥式起重设备的中小型生产车间；结构受力设计上充分考虑悬臂不同伸出位置的载荷变化，通过变截面臂身设计优化材料分布，在保证额定承载能力的前提下尽可能降低结构自重，减少回转操作时的阻力，同时在立柱与悬臂的连接位置设置限位结构，避免回转超程碰撞周边设备。

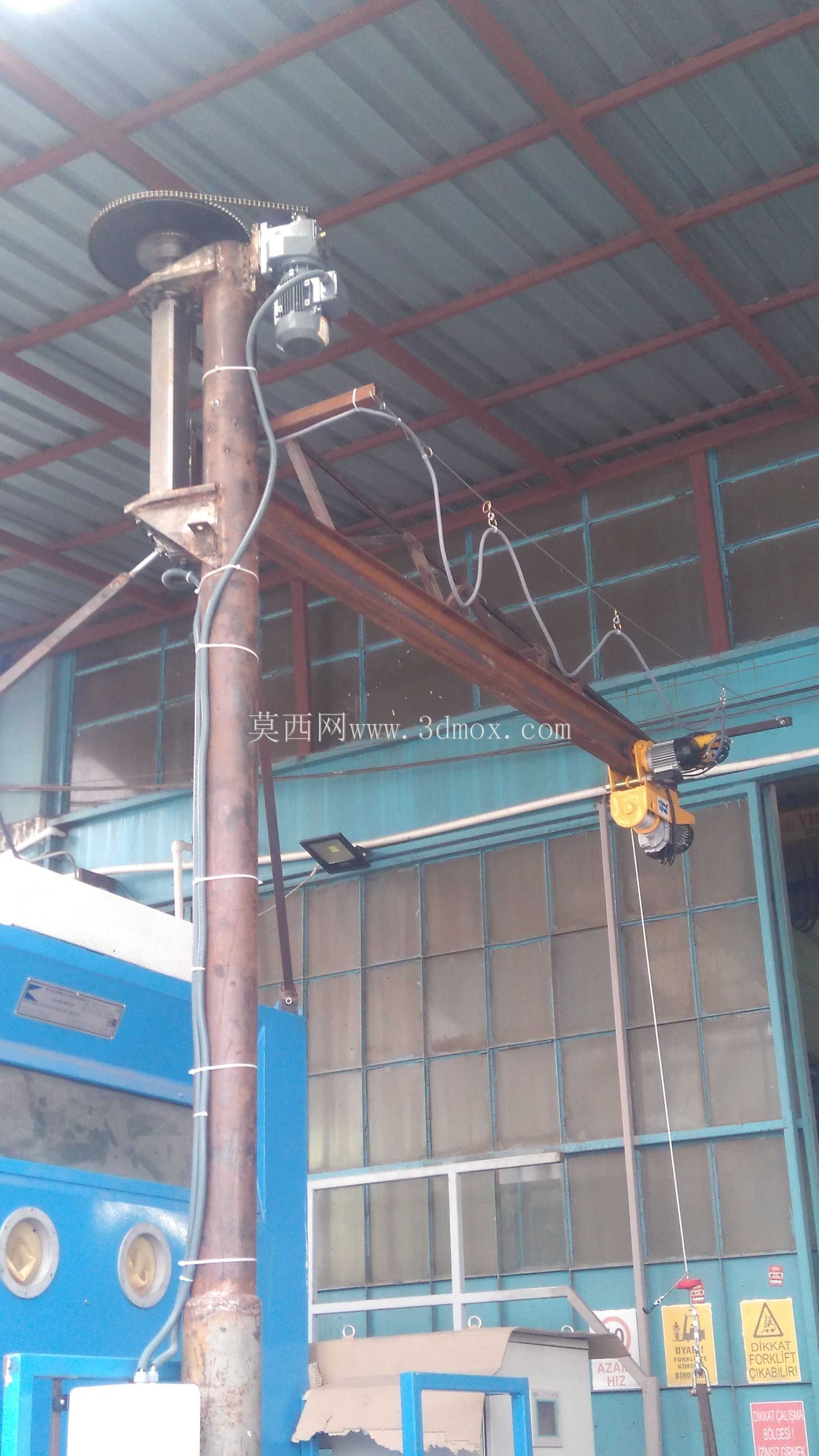

从安装边界与尺寸适配来看，该结构的立柱高度可根据车间实际层高调整，常规适配4到6米的车间净空高度，悬臂作业半径覆盖3到5米的常用范围，安装时仅需在地面预留对应尺寸的混凝土基础，保证基础承载能力满足额定起重量的载荷要求，作业区域内无高大固定障碍物遮挡臂架回转路径即可，设备运行时的地面占用范围仅为立柱底座的锚固区域，不会对车间原有通道布局造成过多影响，能够紧贴工位立柱或车间墙体旁布置，最大化利用车间内的边角空间完成吊装点位布设。
