立式线缆放线开卷作业工装设备

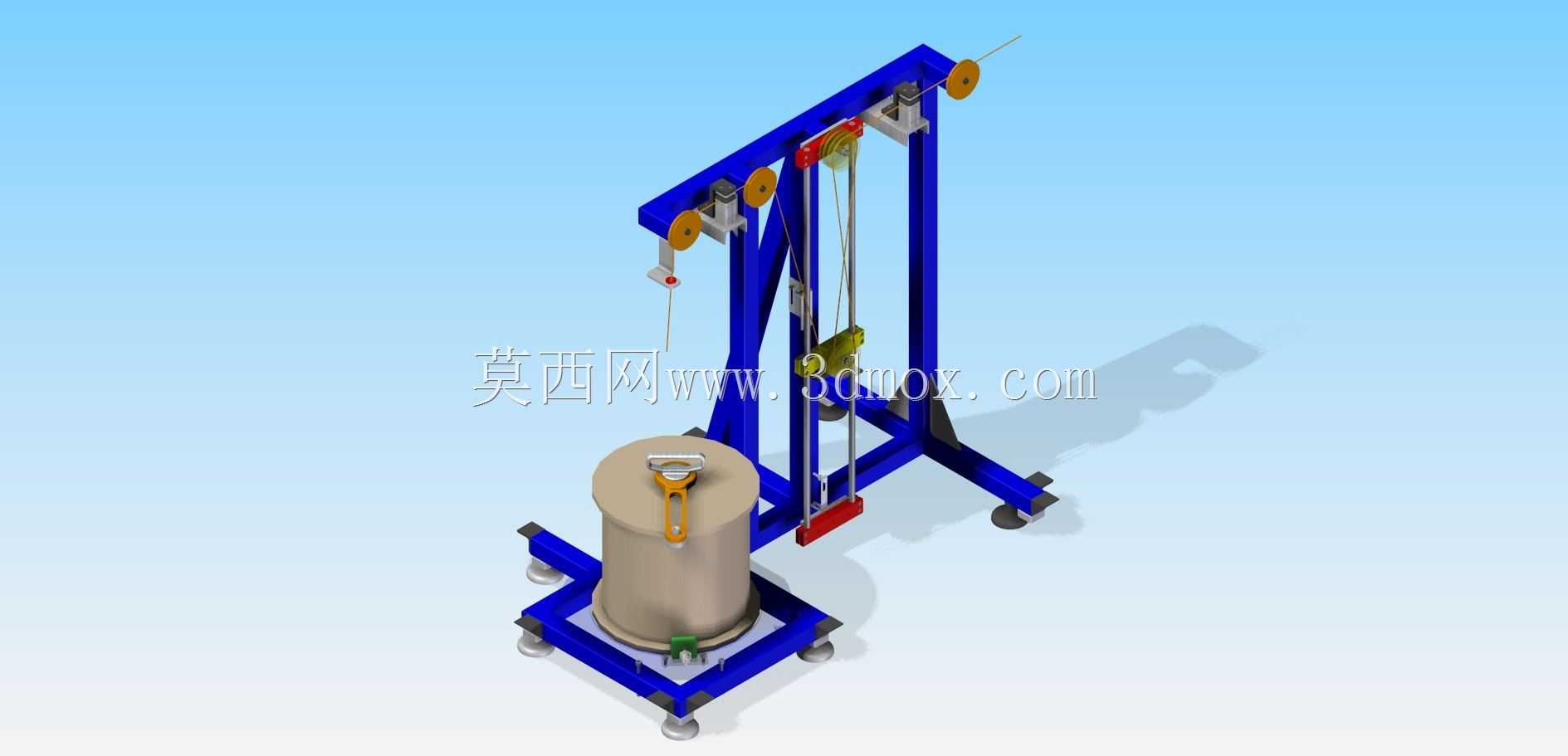

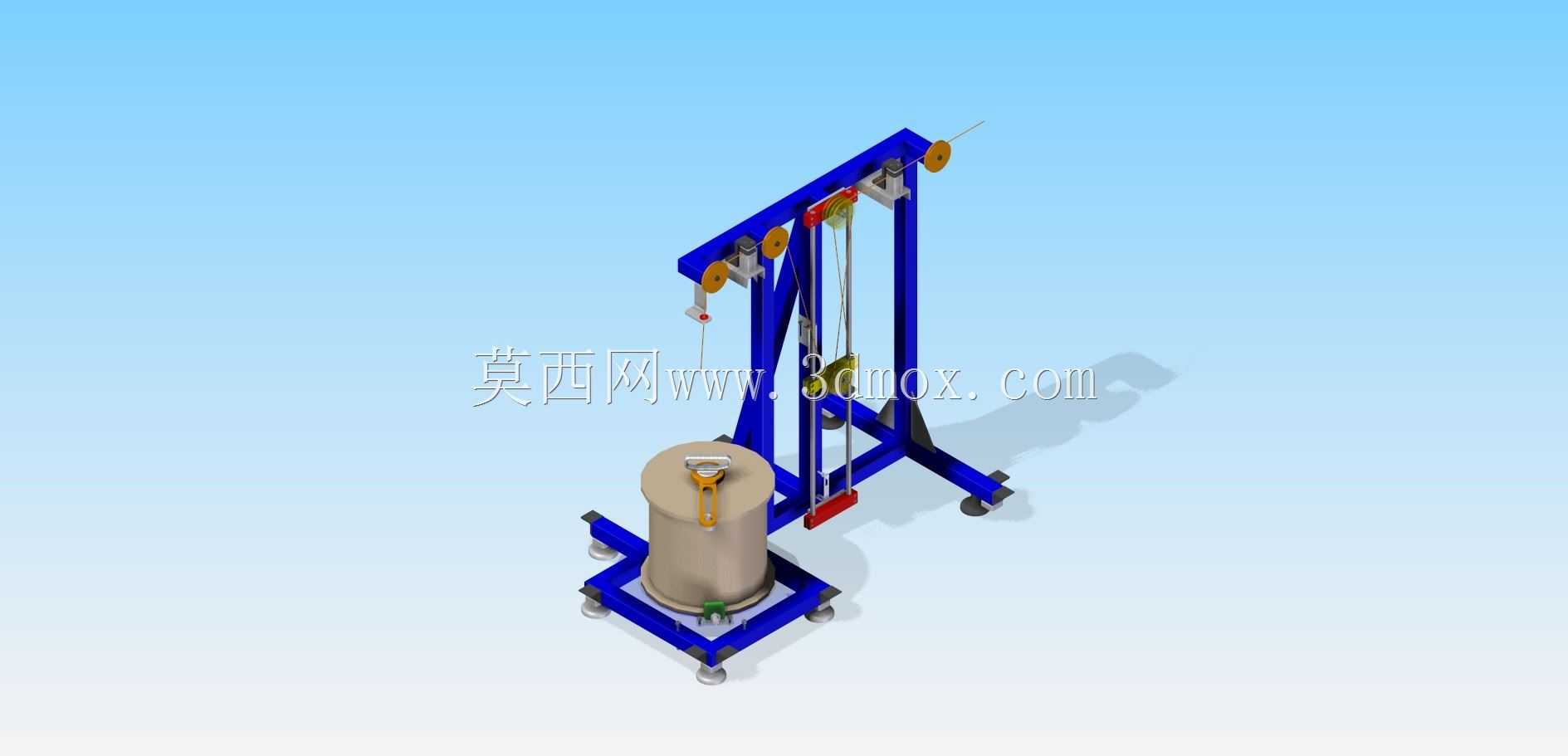

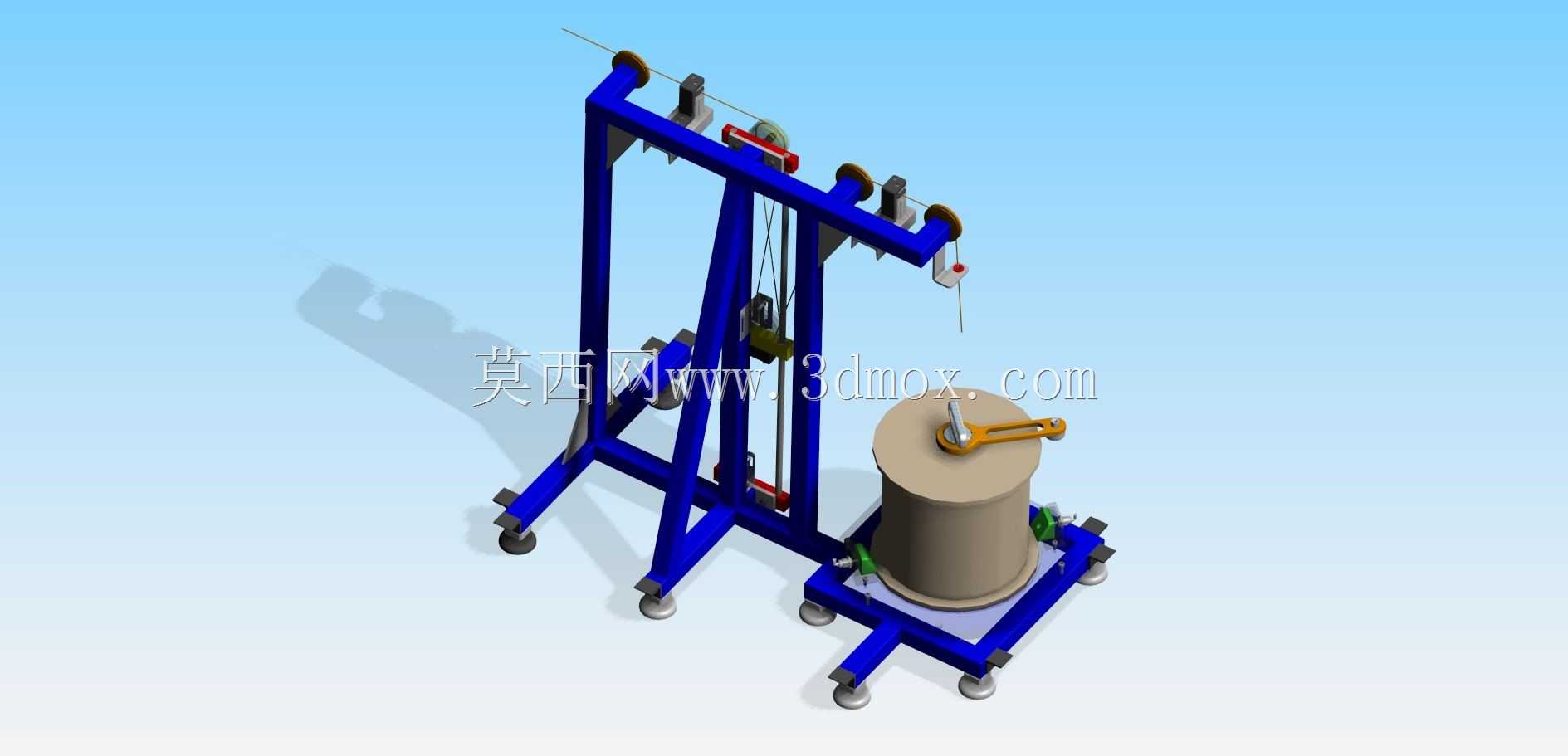

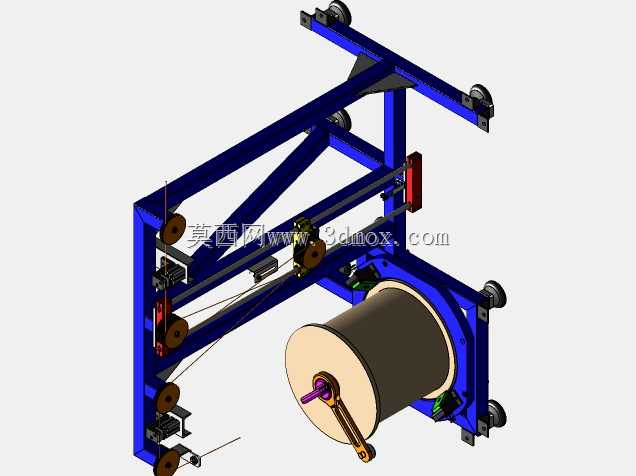

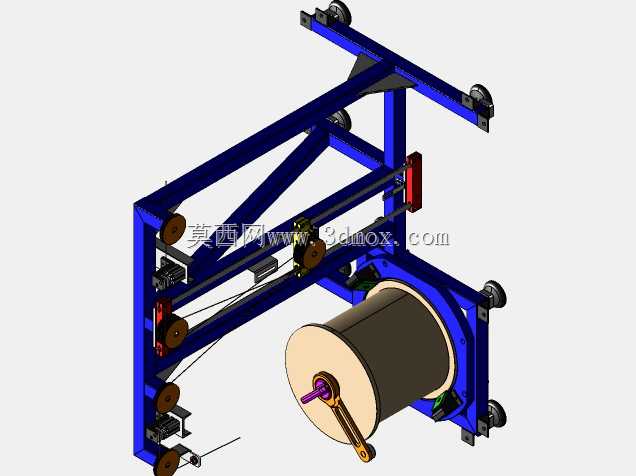

该设备主要面向线缆敷设、电气装配、线束加工等作业场景，解决大卷盘电缆、光缆等柔性线材在取用过程中易出现的绞线、打结、张力不均、放线卡顿等实际生产痛点，可适配车间内部固定工位的批量线缆取用，也可通过底部脚轮转移至户外施工、现场布线等临时作业点位，替代传统人工托举、简易支架放线的低效作业模式，大幅降低放线过程中线材外层绝缘层被剐蹭磨损的风险，提升线缆取用作业的流畅度与安全性。设备整体采用立式框架结构设计，底部为方形承托底座，用于放置整卷线缆料盘，底座四角配置可调式支撑脚轮，既可以在移位时通过脚轮实现灵活推行，也可在作业就位后通过调节支撑脚高度锁定设备位置，避免放线过程中设备出现偏移晃动；底座上方设置立式龙门型支撑框架，框架沿高度方向分层布置多组导向滑轮组件，线材从料盘引出后依次绕过各层导向轮，通过滑轮的圆弧导向槽约束线材走向，保证出线方向始终与作业需求方向对齐，同时滑轮内置低阻力转动轴承，放线过程中滑轮随线材牵引灵活转动，不会对线材表面造成额外摩擦损伤。框架侧边配置有重锤式张力调节结构，通过重锤的自重牵拉张紧线材，可根据不同线径、不同材质线材的张力需求适配调整张紧力度，既避免放线速度过快导致线材松散拖地，也防止张力过大拉扯损伤线芯或绝缘层；设备顶部设置末端出线导向轮，可将线材平稳引导至作业人员或后续加工设备的进线端，出线端预留的安装空间可根据实际需求加装断线、计米等辅助功能组件。设计过程中充分考虑作业操作的人机工程需求，料盘放置位的高度适配常规人工上料的操作高度，无需借助额外登高设备即可完成整卷线缆的吊装上料；框架整体采用型钢拼接成型，在保证结构强度足以承载大重量线缆盘的前提下，尽可能精简冗余结构，控制设备整体自重，兼顾结构稳定性与移动灵活性；各滑轮组件的安装位置经过反复校核，保证线材走向全程无锐角拐点，所有与线材接触的部件均做圆弧倒角与表面光滑处理，从结构设计层面规避线材外层被刮伤的隐患。设备整体占地边界紧凑，底座尺寸适配常规工业线缆盘的放置需求，立式向上延伸的框架结构不会占用过多车间横向作业空间，可直接布置在生产线边、仓储通道旁等狭窄作业区域，无需额外预留大面积安装场地，适配多数中小规模生产车间、施工班组的现场作业条件。
