可伸缩小型钢带皮带输送设备结构设计

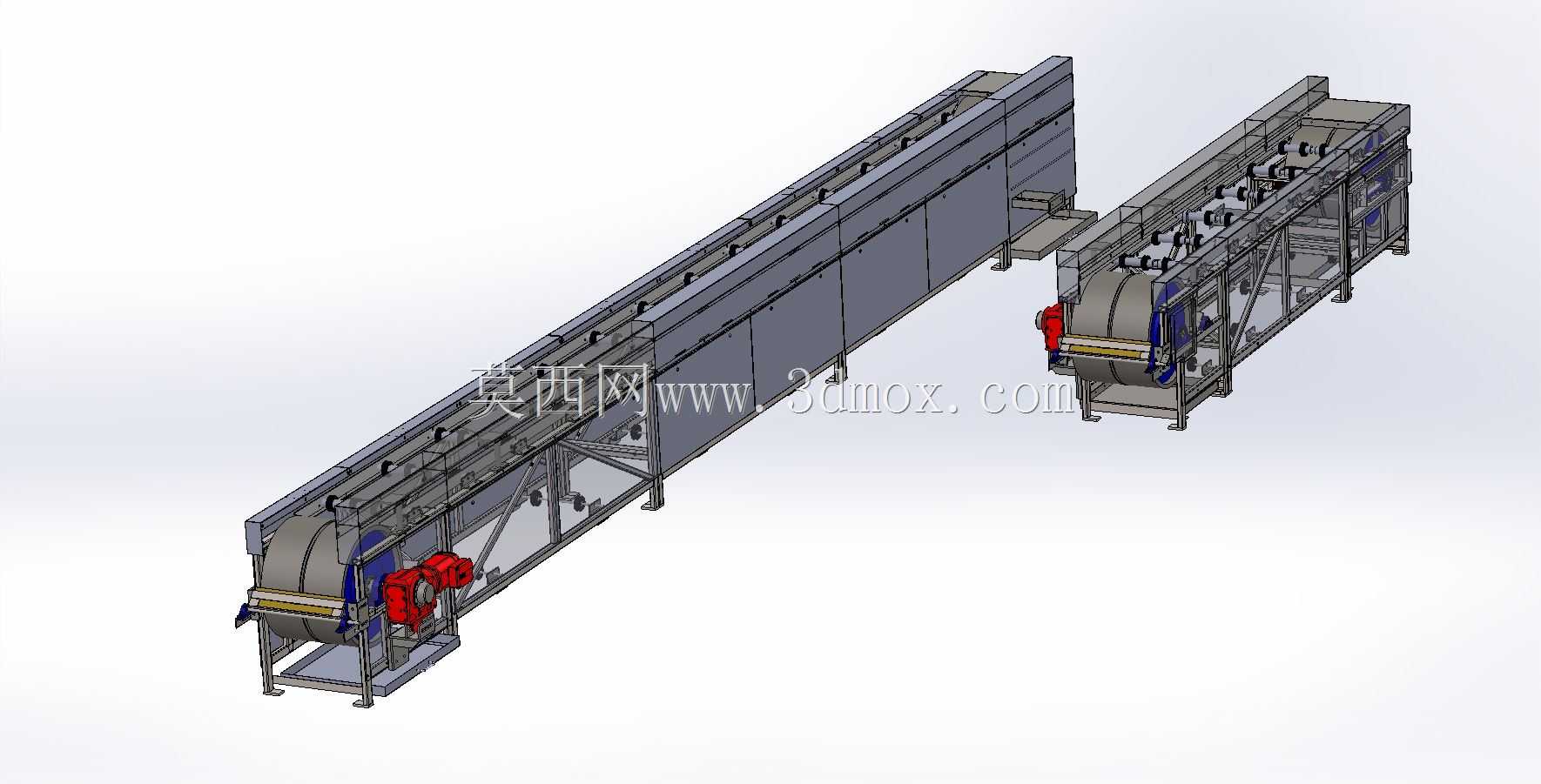

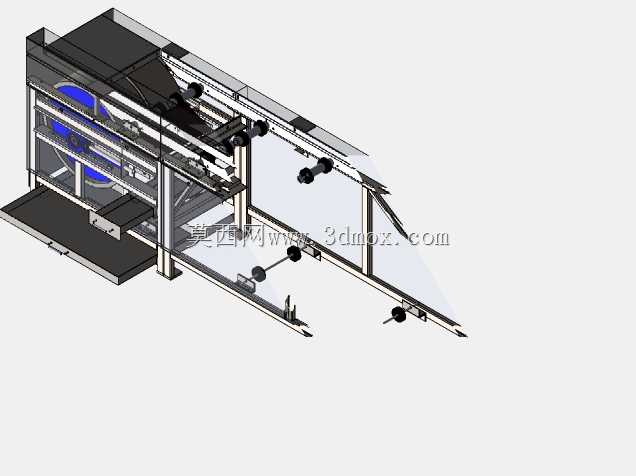

这款小型输送设备主要面向食品加工、农副肉类处理、粉末类物料转运等对输送卫生性、长度适配性有较高要求的生产场景，可嵌入到小型生产线的工序衔接环节，解决固定长度输送机无法适配多变工位间距、不同批次生产布局调整的痛点，在生鲜肉类分割转运、烘焙粉料输送、包装工序进料等场景中，能够灵活调整输送段长度，匹配不同工序的作业间距，减少物料中转的人工搬运环节，降低物料污染与洒落损耗。设备主体采用框架式结构设计，标准配置的输送宽度为500mm，可根据实际生产需求定制不同长度的不锈钢输送带，适配从1米到数米不等的工位间距需求，伸缩结构采用内置式中央皮带运行系统，将传动与张紧结构整合在设备框架内部，既避免外露结构积灰积污，符合食品类生产场景的卫生清洁要求，也能减少外部杂物卡滞传动结构的故障概率，提升设备运行稳定性。设计过程中充分考虑了食品类生产场景的清洁需求，整体框架采用易清洁的型材搭建，无卫生死角，外露结构均做圆角钝化处理，避免清洁过程中划伤操作人员，传动端采用侧置式驱动单元布局，将驱动电机与减速结构布置在设备端部侧面，既不占用输送面的有效宽度，也方便后期维护时快速拆解检修驱动组件。设备的安装边界预留了充足的固定孔位，可直接通过膨胀螺栓固定在生产车间的硬化地面上，也可搭配可调脚杯适配地面不平整的安装场景，无需额外搭建复杂的安装基座，单台设备的自重控制在合理范围内，小型生产车间无需重型吊装设备即可完成移位与安装。输送面采用不锈钢钢带搭配内置皮带的复合运行结构，既具备钢带表面平整易清洁、耐刮擦、可直接接触食品类物料的优势，也通过内置中央皮带的传动方式解决了长钢带传动易打滑、跑偏的问题，伸缩段的滑动结构采用低摩擦耐磨导向件，伸缩调节时阻力小，无需额外辅助工具即可手动调整输送长度，调整到位后可通过侧边的锁紧结构固定长度，避免运行过程中伸缩段移位。设备的驱动端配置了过载保护结构，当输送面出现物料卡滞时可自动切断动力输出，避免电机过载烧毁与传动结构损坏，同时端部的滚筒采用易拆解设计，日常清洁时可快速拆下滚筒清理缝隙中的残留物料，满足食品生产场景定期深度清洁的管理要求。
