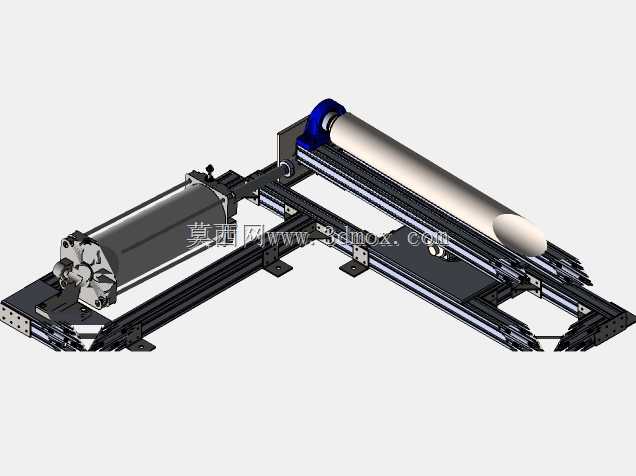

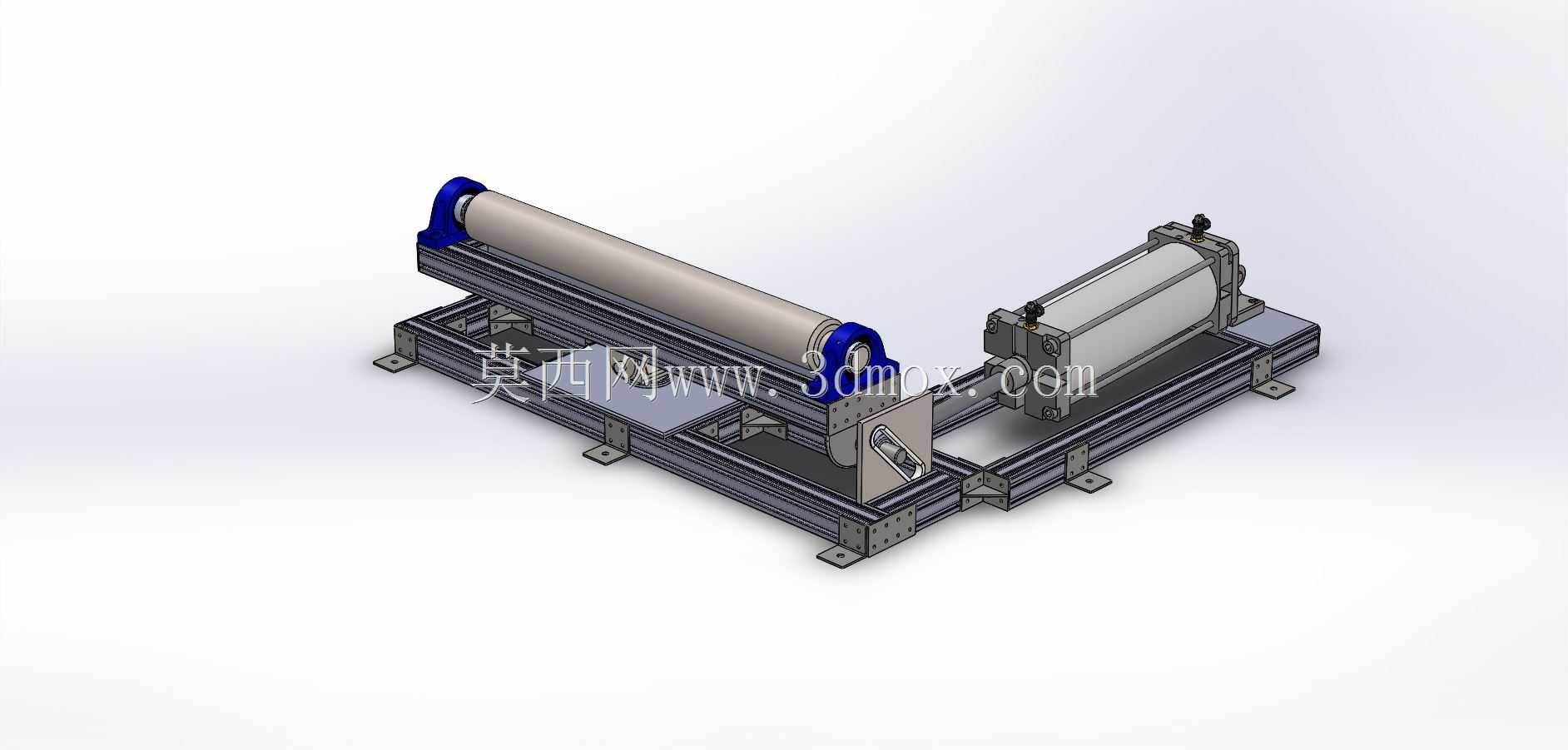

带偏转避让结构的输送带跟踪辊装置

这款跟踪辊装置主要应用于连续皮带输送场景，常见于食品烘烤生产线、轻工物料输送线、仓储分拣输送系统等需要皮带稳定运行的工况中，尤其适配存在框架遮挡、需要辊体临时避让的输送段布局。在实际生产输送过程中，皮带长期受物料偏载、辊筒磨损、张紧力不均等因素影响，极易出现跑偏、蹭边的问题，不仅会造成皮带边缘磨损撕裂、物料撒漏，严重时还会导致皮带卡滞停机，影响整条产线的连续运转，这款跟踪辊就是针对这类痛点设计的皮带纠偏配套部件。它的核心功能分为两部分，一是通过辊体与皮带背面的持续接触，为运行中的皮带提供反向的纠偏推力，当皮带出现向一侧偏移的趋势时，辊体可自适应调整接触角度，将皮带推回居中运行的轨迹，避免皮带持续偏移剐蹭周边机架；二是具备偏转避让功能，当输送线需要进行维护检修、或是有大尺寸异形物料经过对应工位时，辊体可以绕铰接支座转向，脱离与皮带的接触位置，留出足够的操作或通行空间，无需整体拆卸辊组就能完成作业，大幅降低日常运维的操作难度。在设计思路上，这款装置采用了分体式双辊组布局，两组辊体分别通过独立的铝型材机架固定，机架底部预留了标准化的安装孔位，可直接适配多数工业输送线的型材安装基准，不需要对原有输送机架做大规模改造就能完成加装；辊体两端采用了带密封结构的轴承座，可适配多粉尘、有烘烤高温的工况环境，避免粉尘、高温水汽进入轴承造成卡滞；铰接位置设置了锁止结构，当辊体处于工作位置时可通过锁止件固定角度，避免运行中出现异常晃动，需要避让时只需松开锁止件即可转动辊体，操作便捷。在安装边界上，单组辊架的底部安装孔位间距适配常规40系列、50系列工业铝型材的槽距，辊体的长度可根据不同宽度的皮带做适配调整，安装时只需保证辊体轴线与皮带运行方向垂直，预留出10到15毫米的偏转活动空间即可，不会额外占用输送线两侧过多的安装空间，可灵活布置在输送线的进料段、烘烤段、出料段等多个容易出现皮带跑偏的位置。
