带10mm螺栓孔的50mm中心距拉伸弹簧

　　在各类需要持续张紧力维持机构运行状态的设备场景中，这类两端带安装环的拉伸弹簧是极为常用的弹性储能部件，尤其适配张力辊这类需要恒定张紧力来维持卷材、线材输送张力的工位——很多轻工输送、线材加工设备上的张力辊组，经常会遇到标准弹簧安装孔位不匹配、中心距不符合现有安装座间距的问题，这款弹簧的设计正是针对这类实际安装痛点做的适配优化。

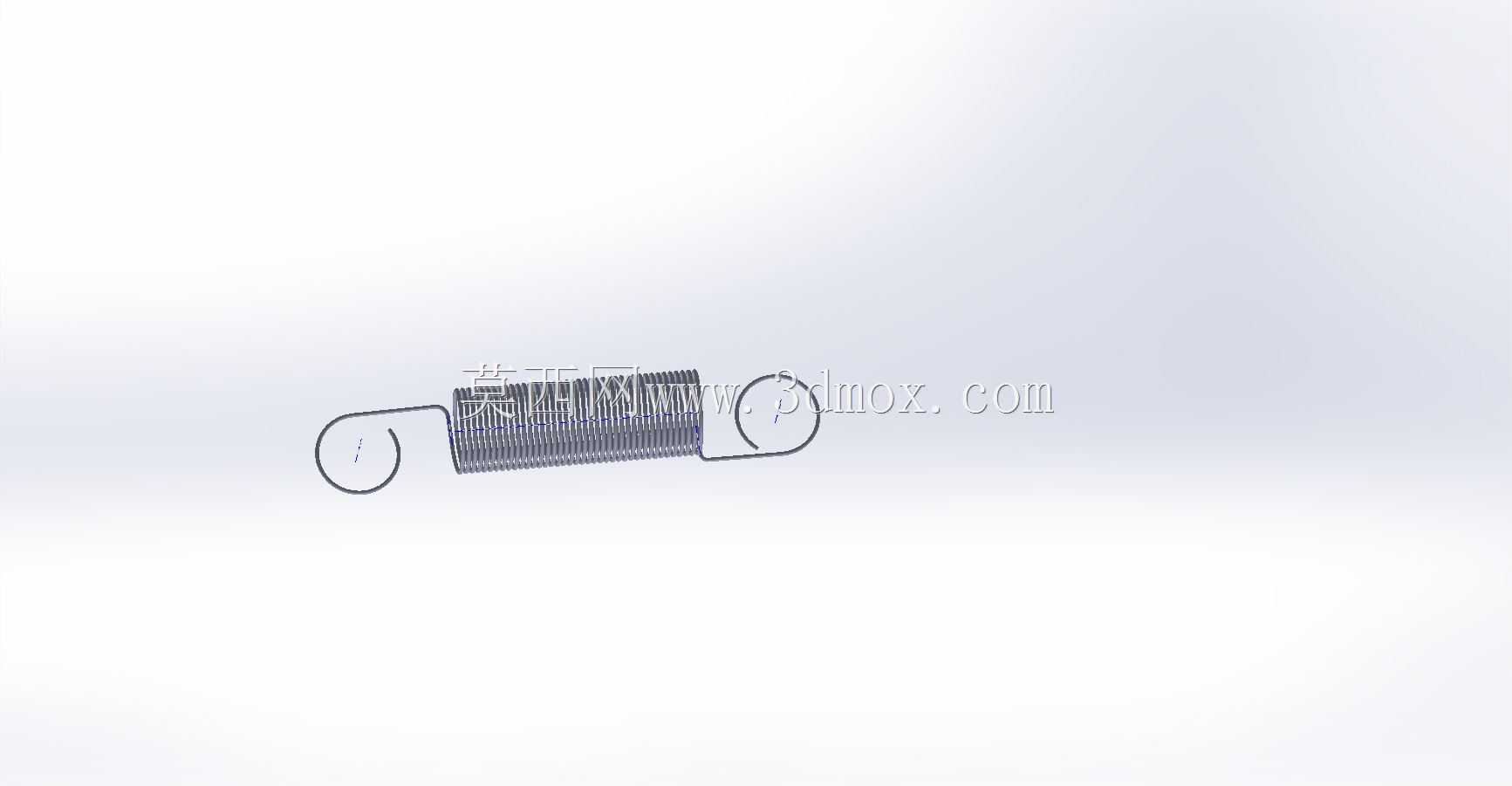

　　从安装边界来看，这款弹簧两端安装环的中心到中心距离设定为50mm，这个尺寸是很多小型张力辊摆臂的标准安装跨距，不需要额外调整摆臂上的安装孔位就能直接替换安装，两端的挂环上预留了10mm的螺栓孔，安装时可以直接用M10规格的螺栓穿过挂环将弹簧固定在安装座与摆臂之间，相比传统的弯钩式挂环，带螺栓孔的固定方式不会因为长期往复拉伸出现挂环滑脱、弯钩变形的问题，尤其是在设备启停频繁、张紧力存在小幅波动的工况下，螺栓紧固的连接形式能大幅降低弹簧脱落导致的设备停机风险。

　　设计这类弹簧的时候，首先要考虑的是有效圈数与刚度的匹配，因为张力辊工位需要的张紧力不能随辊子的小幅跳动出现过大的力值波动，所以弹簧的刚度要匹配对应工位的张力需求，在有效行程内的力值变化率控制在合理区间，避免出现张力过大拉坏卷材、或者张力不足导致线材松垮跑偏的问题。其次是两端安装环的成型处理，挂环与弹簧主体衔接的位置要做圆滑过渡，不能存在应力集中的尖角，否则在长期交变载荷作用下，衔接位置很容易出现疲劳断裂，很多现场更换的弹簧用不了多久就断，大多是因为过渡位置处理不到位，应力集中导致的失效。

　　从实际应用场景延伸来看，除了张力辊工位，这款弹簧也可以用在小型设备的门体复位、夹具的快速夹紧复位、小型机构的缓冲限位等场景，只要安装跨距在50mm左右、需要用M10螺栓做固定连接的张紧或复位工位，都能适配。安装的时候需要注意，弹簧的拉伸行程不能超过其最大许用拉伸量，否则会出现永久变形，丧失弹性性能；固定螺栓要加装防松垫圈，避免设备运行过程中的振动导致螺栓松动，让弹簧失去固定支点。

　　外形上这款弹簧采用圆柱螺旋拉伸结构，主体簧圈部分直径均匀，两端挂环与簧圈主体同轴度控制在合理公差范围内，安装后不会出现偏载拉伸的情况——如果挂环与主体不同轴，拉伸的时候弹簧会受到侧向力，不仅会让实际输出的张紧力出现偏差，还会加速簧圈的磨损，缩短使用寿命。10mm的螺栓孔孔径公差按照通用五金件的安装配合要求设定，既能让M10螺栓顺利穿过，又不会因为间隙过大导致安装后出现晃动、异响的问题。

　　很多工程师在选型这类弹簧的时候，往往只关注弹簧的线径、刚度、总长度，很容易忽略两端安装结构的形式和安装孔位的尺寸，导致买回来的弹簧需要二次加工挂环，不仅破坏了弹簧的原有热处理性能，还会留下断裂隐患，这款弹簧直接把安装孔位和中心距做成常用的标准规格，就是为了减少现场改制的工作量，拿到手就能直接安装使用，适配多数小型张紧工位的安装需求。在三维建模过程中，簧圈的螺旋线参数要和实际弹簧的旋向、节距匹配，两端挂环的折弯弧度要符合实际加工成型的工艺，不能出现建模时的几何干涉，确保模型导入装配体后能直接和对应的安装座、螺栓完成虚拟装配，验证安装间隙是否合理，避免实际装配时出现孔位对不上、弹簧和周边零件剐蹭的问题。
