工业用轴圆锯传动主轴组件结构设计

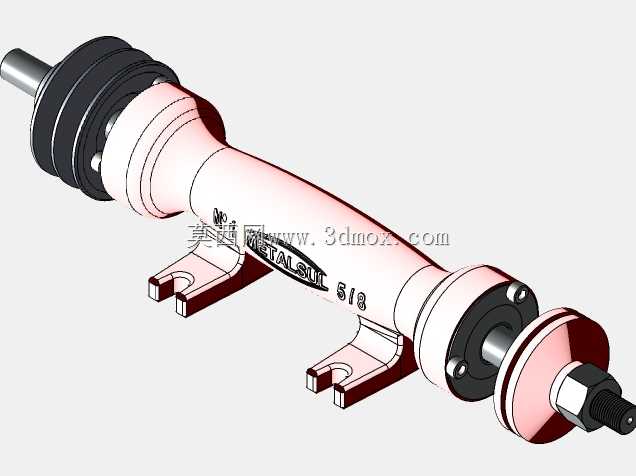

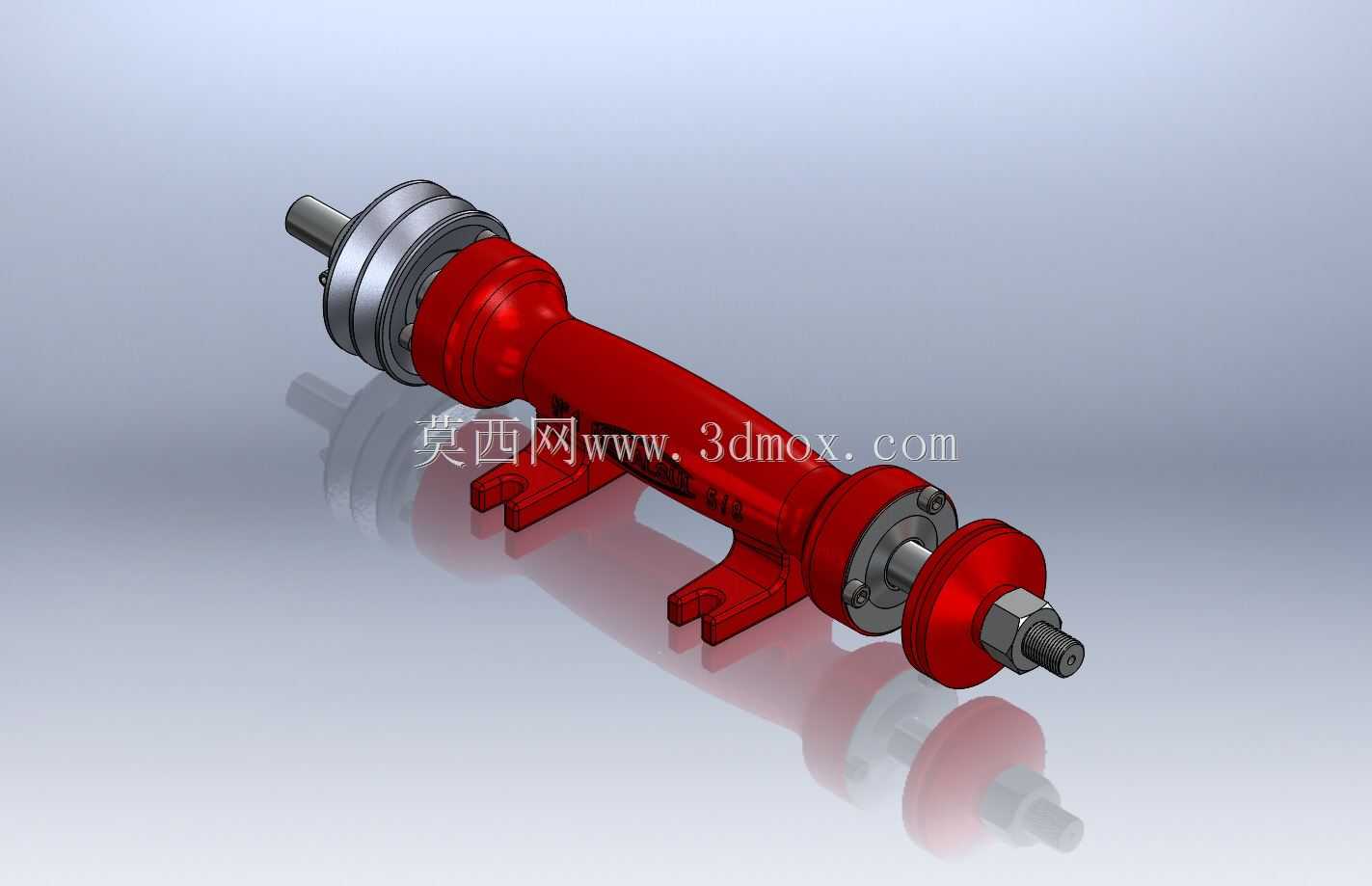

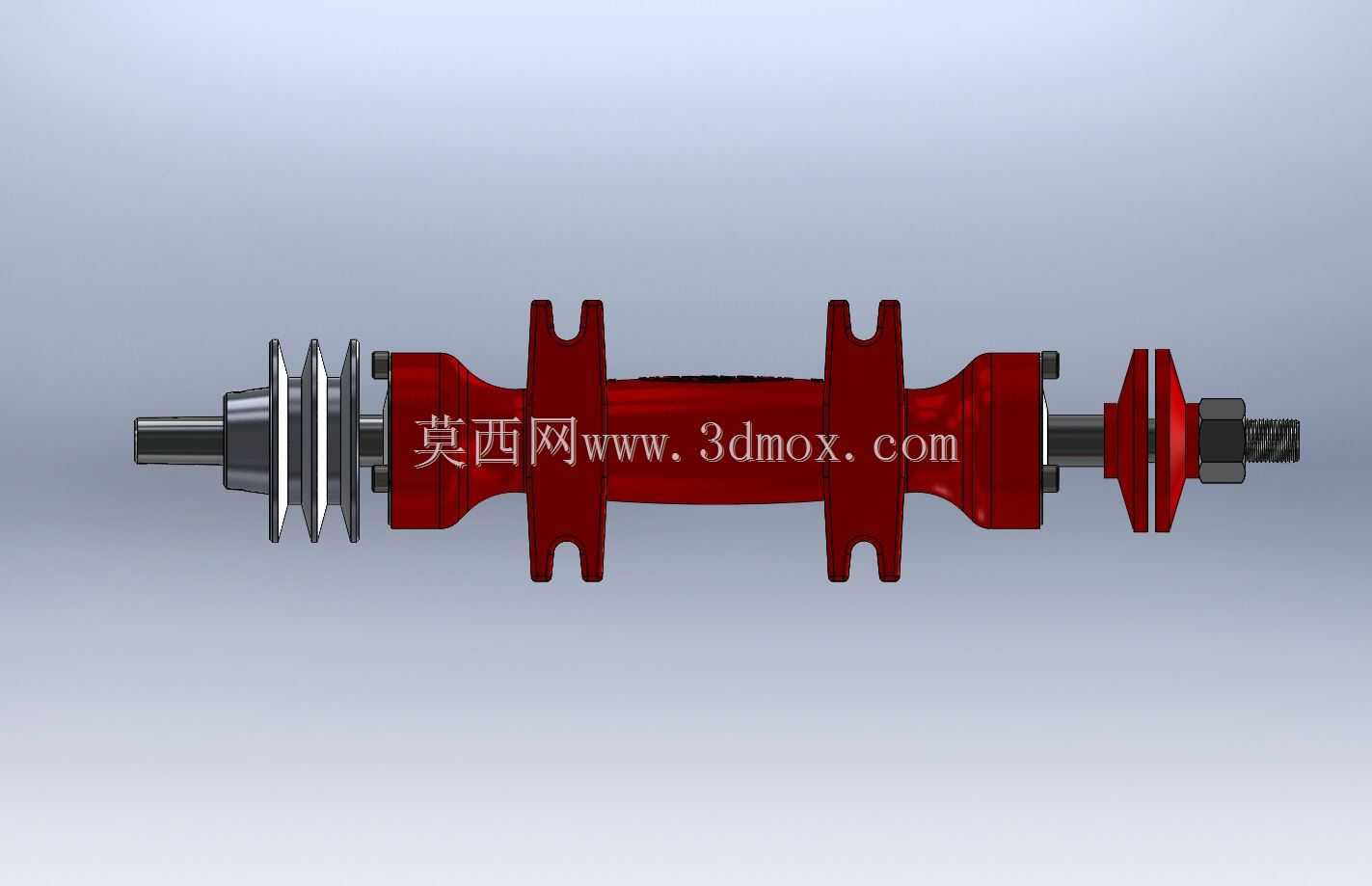

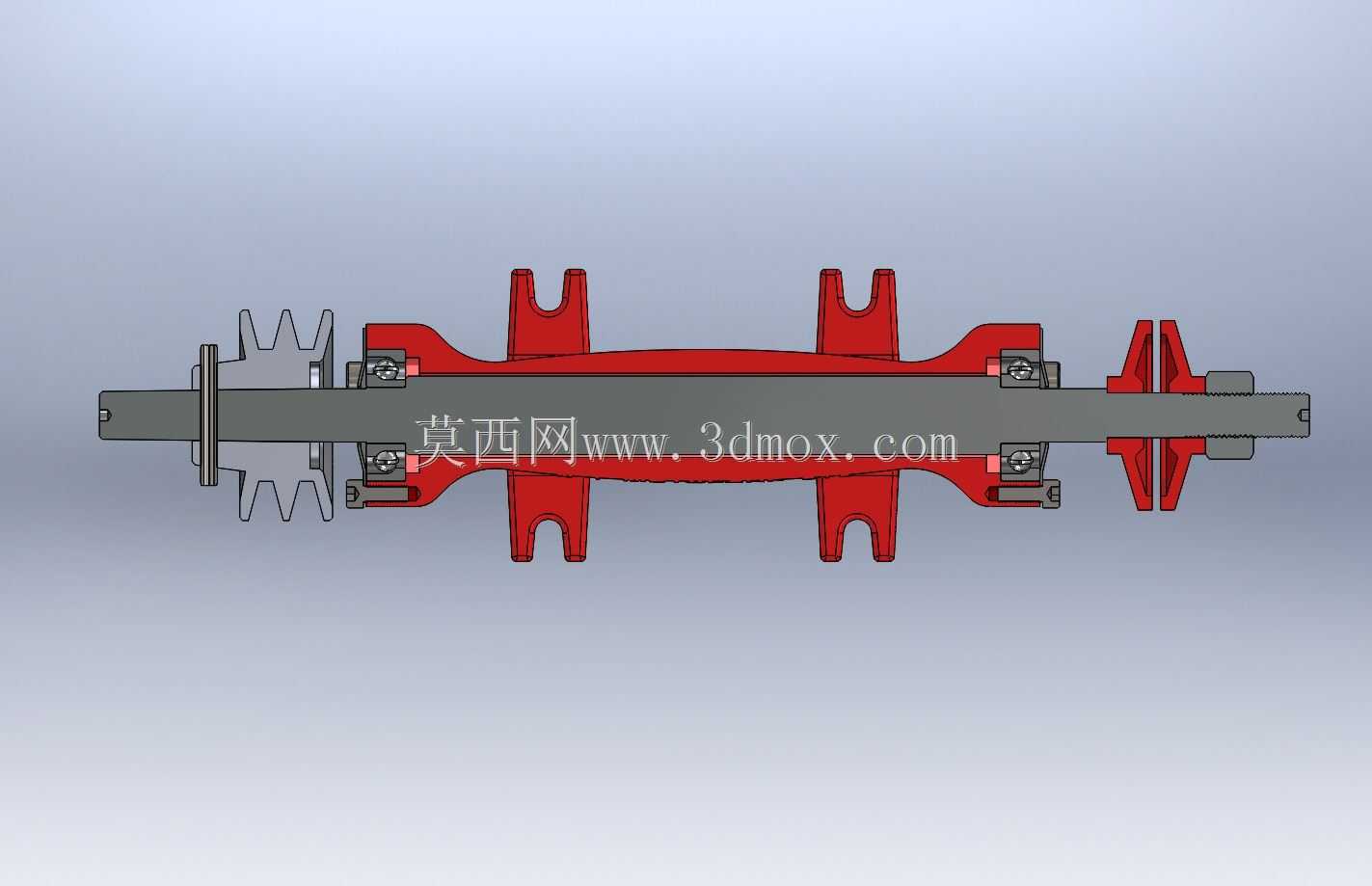

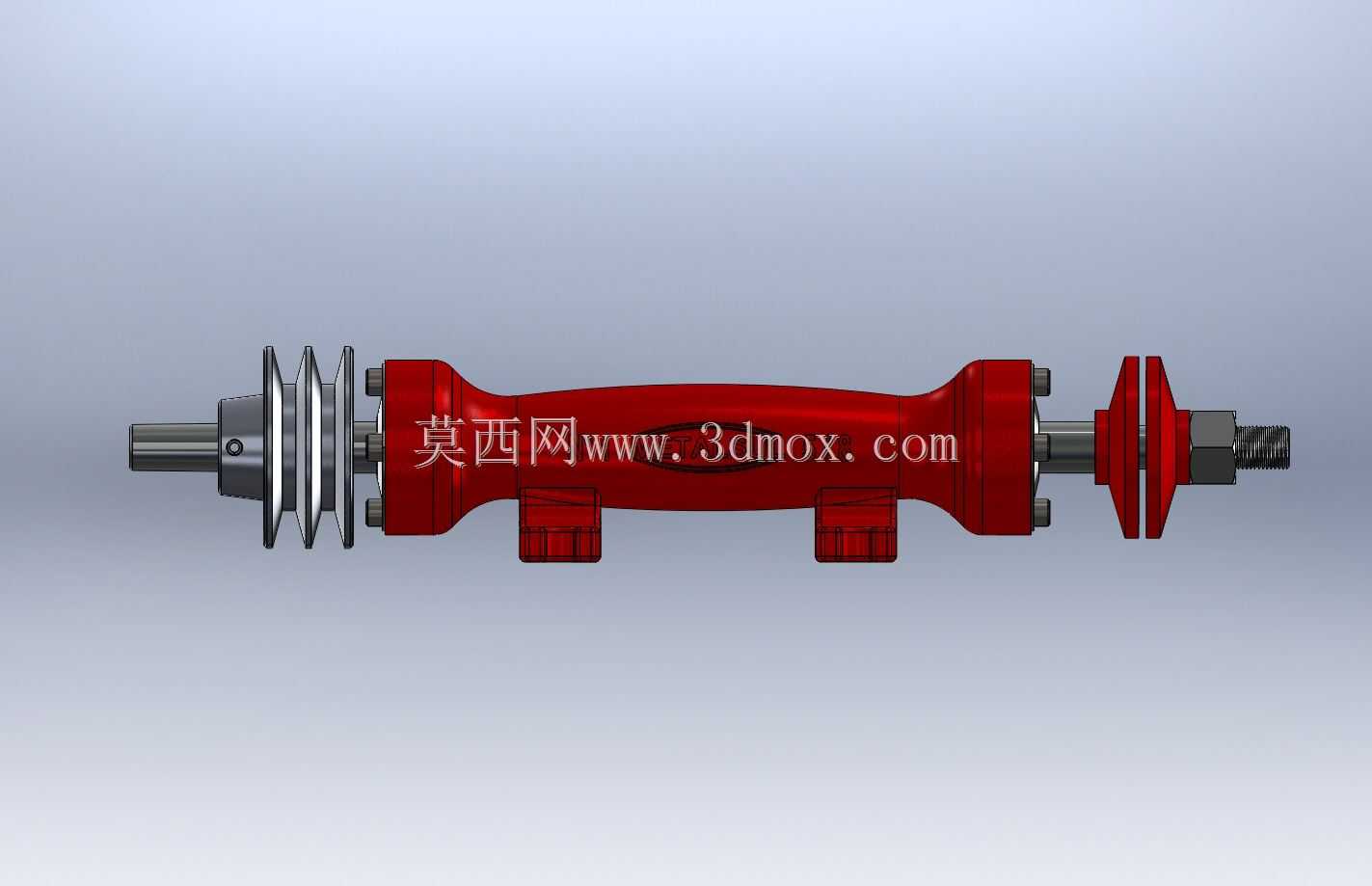

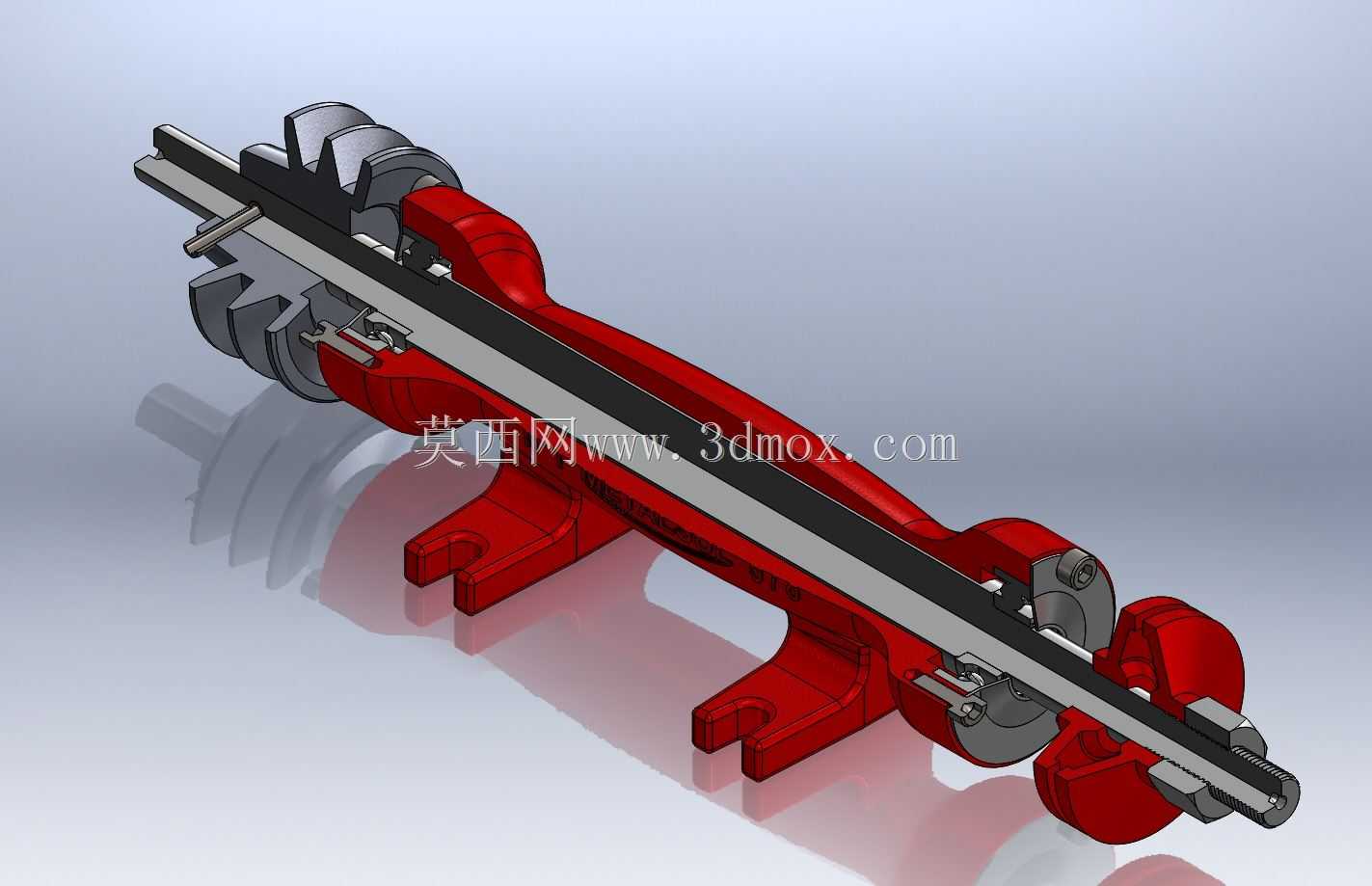

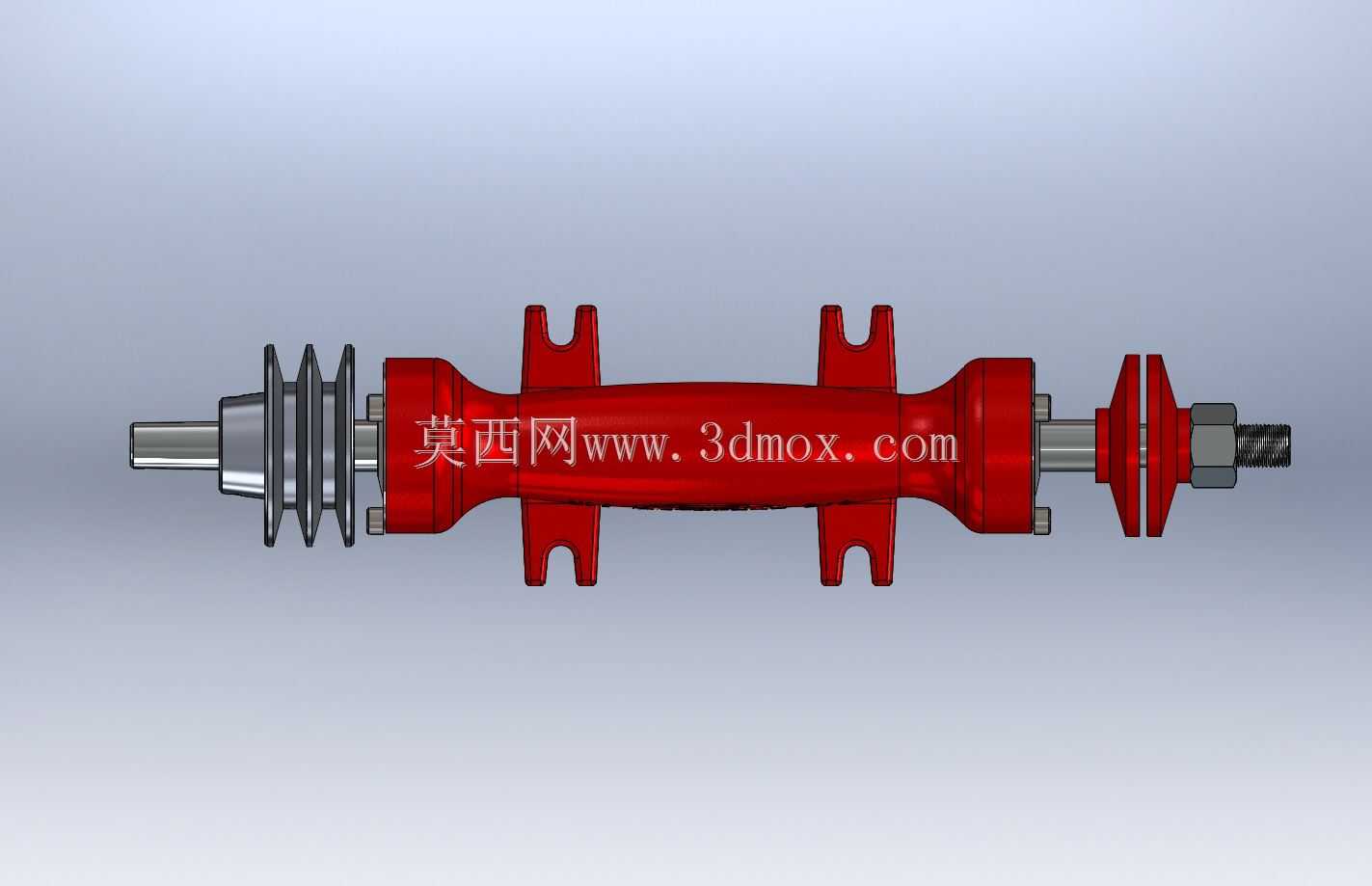

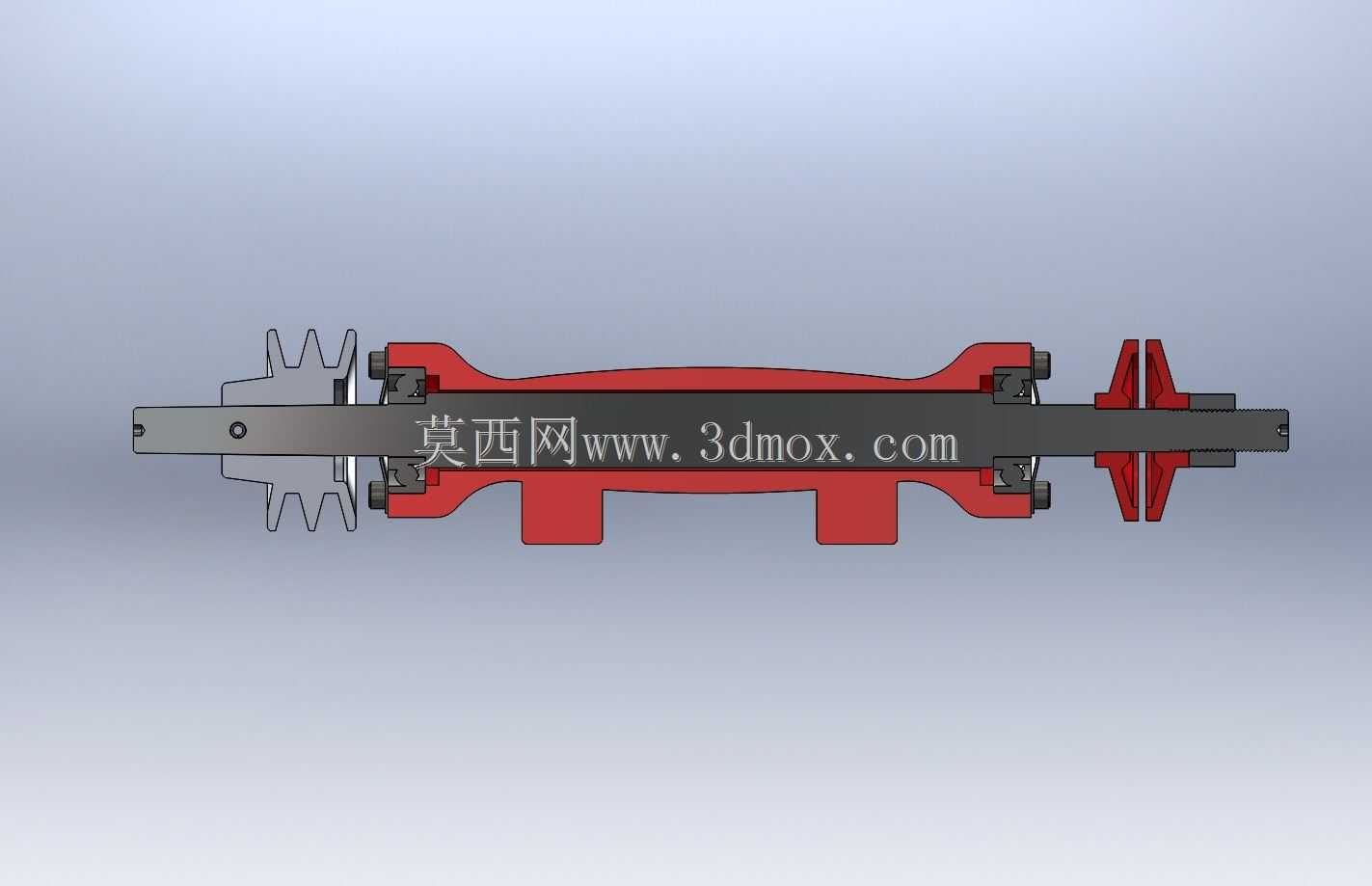

该轴组件是圆锯加工设备的核心传动承载部件，主要适配固定式圆锯工作台的安装使用需求，同时可拓展应用于金属型材下料、木材开料、硬质复合材料锯切等多类工业加工场景，承担锯片装夹定位、旋转扭矩传递、锯切载荷承载的核心作用，是保障锯切加工精度与设备运行稳定性的关键结构件。从功能特性来看，该组件采用一体化长轴主体搭配双侧支撑的结构设计，轴身中部设置有一体式安装支座，支座带有对称分布的安装脚位，可通过螺栓紧固直接固定在锯机工作台的预设安装位上，安装后轴体的同轴度偏差可控制在极小范围内，有效降低高速旋转过程中的径向跳动，避免锯片偏摆引发的加工面毛刺、锯片崩齿等问题。轴体两端分别设置有功能衔接结构，一端用于衔接传动轮组，可适配皮带传动、联轴器直连等多种动力输入方式，能够匹配不同功率等级的驱动电机输出需求，动力传递过程中扭矩损耗低，运行平稳无异常异响；另一端设置有锯片装夹定位结构，搭配锁紧螺母与定位压盘，可快速完成不同规格圆锯片的装夹更换，压盘与轴肩的配合面经过精密贴合设计，装夹后锯片与轴体的垂直度有充分保障，锯切过程中不会出现锯片松动移位的问题。从设计思路层面，该组件充分考虑了锯切作业的复杂受力工况，轴体主体采用变径结构设计，在轴承安装位、传动轮安装位、锯片装夹位等受力集中区域做了轴径加粗处理，提升轴体的抗弯曲、抗扭转疲劳强度，能够承受锯切过程中产生的径向进给抗力与轴向冲击载荷，长时间满负荷运行也不易出现轴体变形、断裂等失效问题。双侧支撑位置预留了标准轴承的安装空间，可适配常用规格的深沟球轴承或角接触轴承，轴承位的轴肩定位尺寸经过精准核算，既能够保证轴承安装到位，又可避免轴承运行过程中出现轴向窜动，同时轴体对应位置设计有密封件安装槽，可加装防尘密封圈，阻挡锯切产生的金属碎屑、木屑、粉尘进入轴承内部，延长轴承的维护周期与使用寿命。在外形尺寸与安装边界上，该组件的安装支座脚位间距、安装孔位尺寸均匹配常规工业圆锯工作台的安装标准，替换原有老旧轴组件时无需对工作台进行额外的打孔改造，可直接适配安装；轴体整体长度经过合理优化，既保证了传动轮与锯片之间有足够的安全防护距离，避免传动部件与锯切加工区域产生干涉，又不会占用过多的工作台安装空间，锯片装夹端伸出支座的长度可满足常规厚度型材的锯切避让需求，加工过程中工件不会与轴座产生碰撞干涉。轴体外部的防护壳体采用流线型设计，既可以阻挡锯切过程中碎屑飞溅到轴体旋转部位，又能够引导冷却润滑液流向锯片加工区域，提升锯切过程中的冷却排屑效果，整体结构兼顾了运行稳定性、装夹便捷性与维护便利性，能够适配多类中小型锯切设备的升级替换与新机装配需求。
