城市跨线公路桥梁三维可视化设计作品

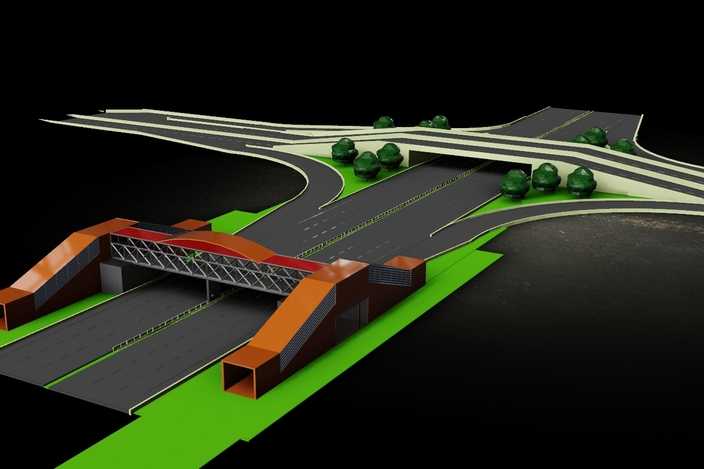

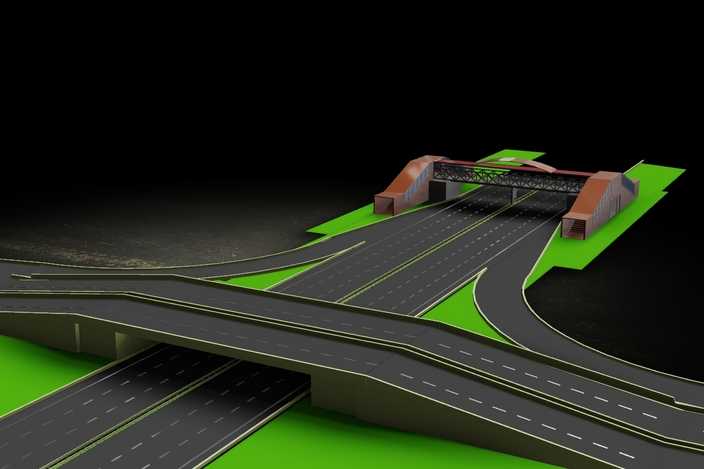

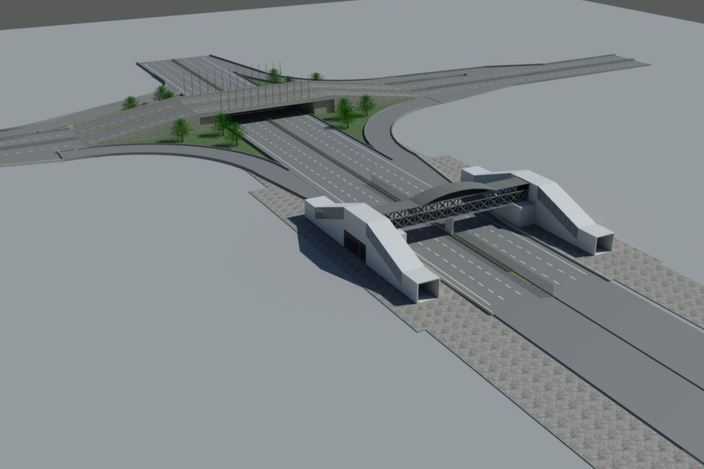

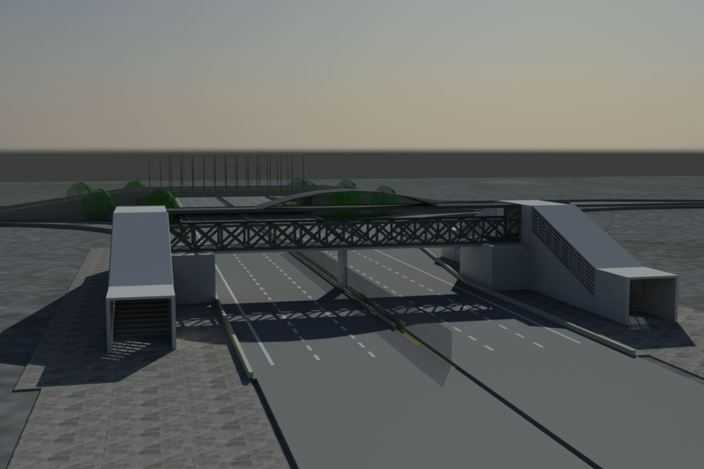

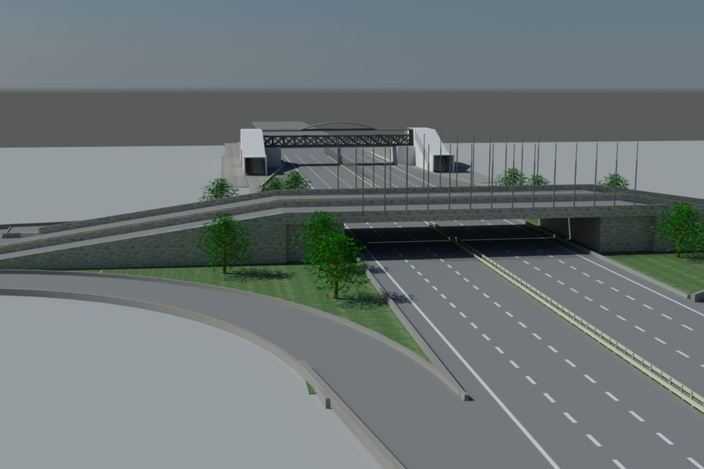

本作品为城市跨线公路桥梁的三维可视化设计成果，建模阶段依托三维创作软件完成全比例尺寸还原，首先梳理桥梁整体结构逻辑：主体采用上跨式布局，下部为多车道城市地面道路，上部为跨线桥体，建模时先通过二维样条线勾勒道路与桥体的平面走向，精准匹配双向多车道的宽度参数、道路转弯半径以及桥体的跨径尺寸，再通过挤出、倒角、多边形编辑等多边形建模命令生成基础几何体。桥体结构部分，细致还原了桥台的混凝土厚重质感、桥身的铺装层结构、两侧的防护栏杆立柱与横杆的拼接关系，栏杆采用等距阵列方式完成排布，保证每段栏杆的间距统一、结构对齐。附属场景建模部分，同步完成了桥下地面道路的车道标线、中央分隔带、路侧绿化植被、边坡护坡结构的制作，植被采用低多边形面片搭配透明贴图的方式实现，在保证视觉效果的同时控制模型整体面数，适配不同场景的使用需求。材质与渲染阶段，针对不同构件匹配对应物理材质：混凝土桥台与桥身采用带细微颗粒质感的哑光混凝土材质，调整漫反射灰度与粗糙度参数，还原水泥材质的真实肌理；沥青路面材质添加细微的凹凸纹理与路面磨损痕迹，车道标线采用高反光的白色与黄色热熔漆材质，区分行车道、应急车道的标识差异；金属栏杆采用哑光金属材质，调整金属度与反射参数，还原钢制护栏的质感；绿化植被采用带有通透感的叶片材质，搭配草皮的哑光绿色材质，还原路侧绿化的自然效果。渲染时采用日景自然光环境，调整太阳光角度与天光强度，模拟晴朗白天的光照效果，添加柔和的环境阴影，让桥体与道路、绿化的光影关系自然协调，同时通过渲染参数调整，保证画面的清晰度与材质质感的真实呈现，完整展现跨线桥梁与周边道路环境的融合效果，清晰呈现桥梁的结构层次与空间布局，可用于市政路桥方案展示、场景可视化搭建等用途。
