带传动结构涡轮离心泵教学演示装置

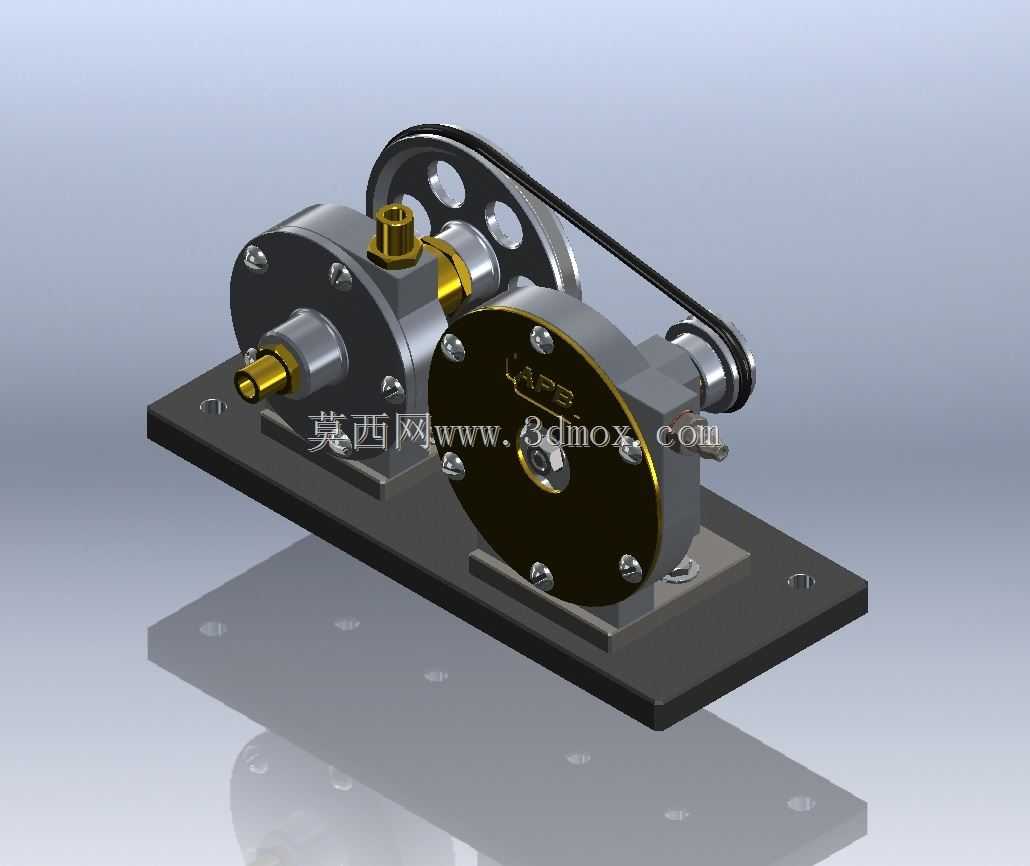

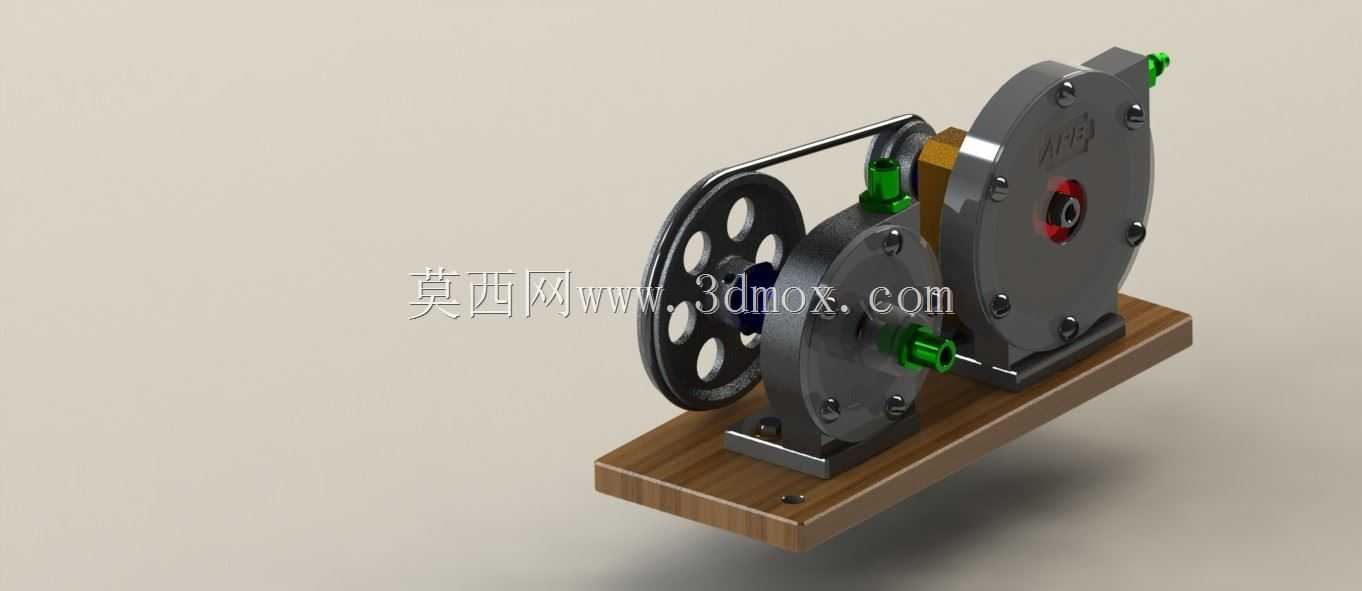

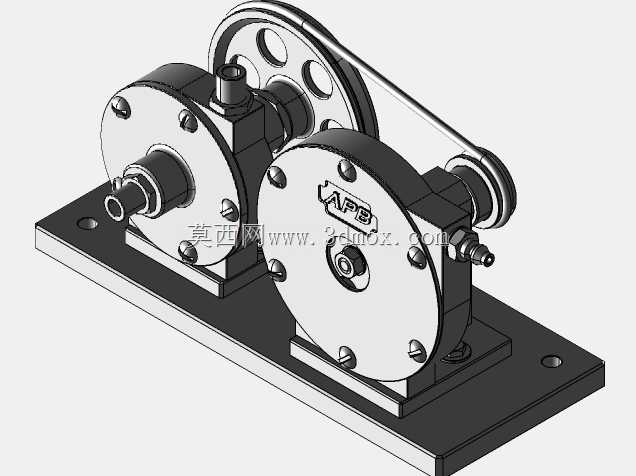

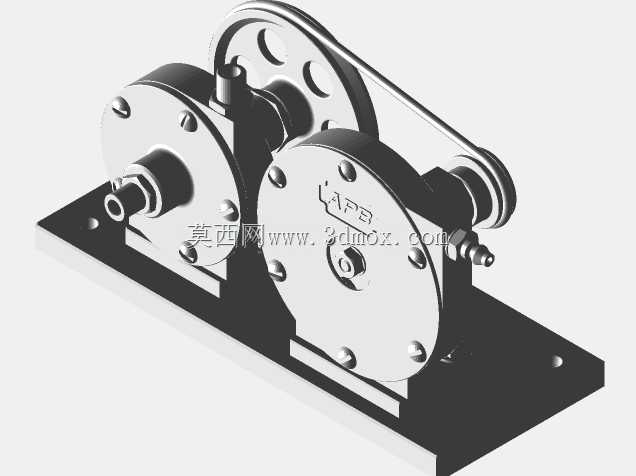

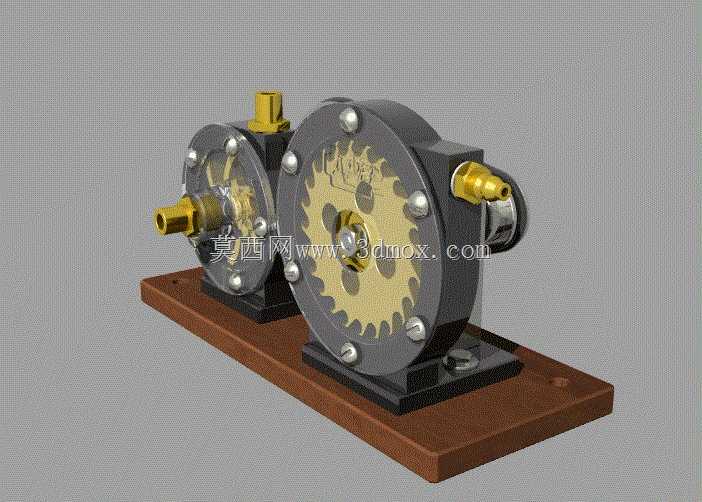

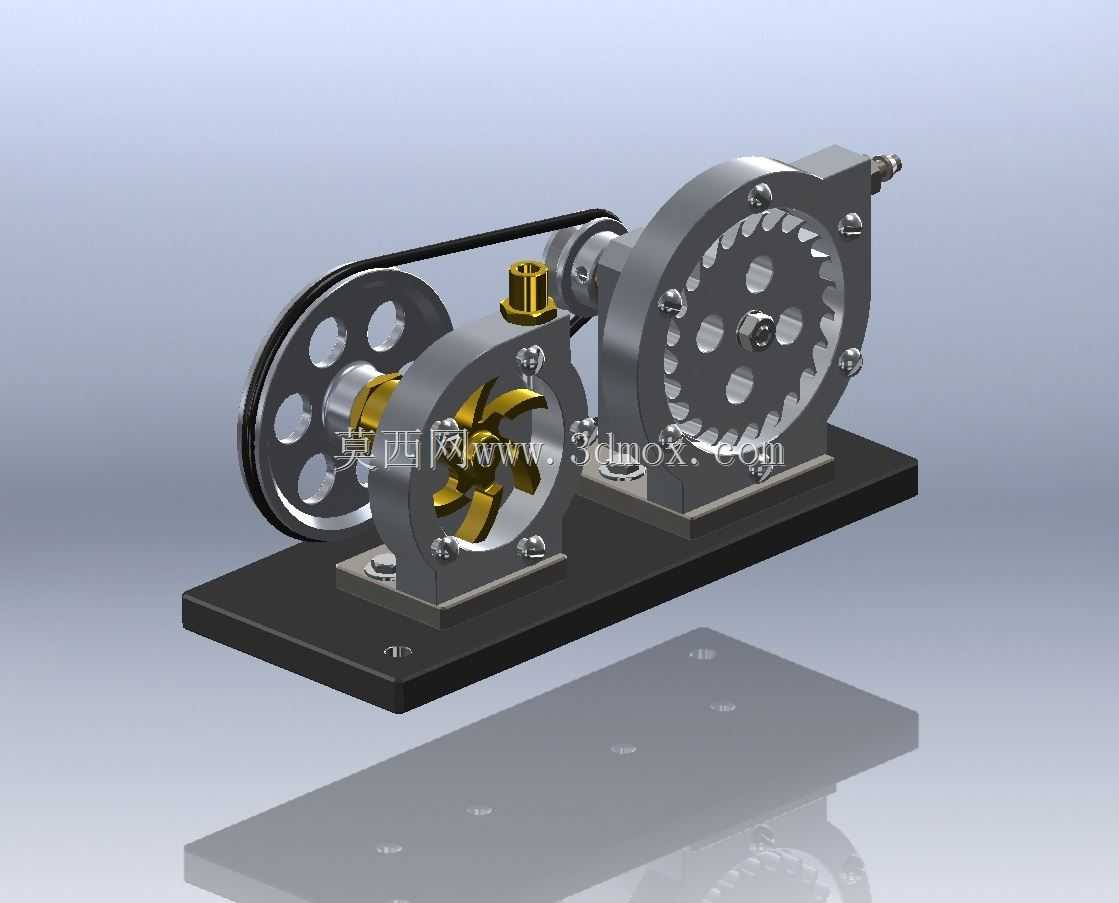

该装置是面向流体机械教学、小型流体输送场景设计的集成式涡轮离心泵结构，核心将涡轮动力单元与离心输水单元通过带传动结构整合在同一安装底板上，可直观展示离心泵从动力输入到流体增压输出的完整工作逻辑，既可以作为职业院校机械、流体相关专业的课堂演示教具，也可作为小型循环水系统、实验台流体回路的动力输送单元使用。在实际应用场景中，这类集成式小型泵组可适配桌面级实验流体回路、小型水冷循环系统、微型水景供水等低压小流量输送需求，相比分体式布置的泵组与动力源，其一体化底座设计大幅降低了现场安装的对中调试难度，减少了传动环节的额外振动损耗。从功能特性来看，装置左侧为离心叶轮泵体单元，设置了同轴的流体输入与输出金属接头，可直接对接标准规格的流体管路，泵体外壳采用剖分式法兰连接结构，方便拆解观察内部叶轮、蜗壳的流道设计；右侧为涡轮动力输出单元，带轮传动结构将涡轮的高转速输出平稳传递给离心泵主轴，带传动的柔性连接特性可缓冲启动瞬间的扭矩冲击，避免叶轮轴承受刚性载荷冲击出现损坏，同时皮带轮上的镂空减重孔既降低了转动惯量，也能在运转过程中带动周边气流辅助散热。设计思路上，整体采用卧式同轴布置逻辑，动力单元与泵单元的主轴保持平行度公差控制在0.02mm以内，保证皮带传动的平稳性，所有转动部件的连接位置都设置了含油轴承衬套，降低长期运转的摩擦损耗；安装底板采用带沉头孔的平板结构，四个角预留的安装固定孔可直接通过螺栓固定在实验台架或设备基座上，整体安装边界紧凑，横向长度适配桌面级安装空间，纵向宽度不占用过多台架面积，输入输出接头的高度统一设置在距离底板基准面的同一水平位置，方便管路对接时的走线布置，避免管路出现额外弯折造成流阻损失。泵体与涡轮单元的外壳都采用金属质感的防护设计，既保证结构强度，也能清晰展示工业泵组的典型外观特征，所有外露紧固件都采用内六角螺栓连接，拆解维护时无需特殊工装即可完成拆装操作。
