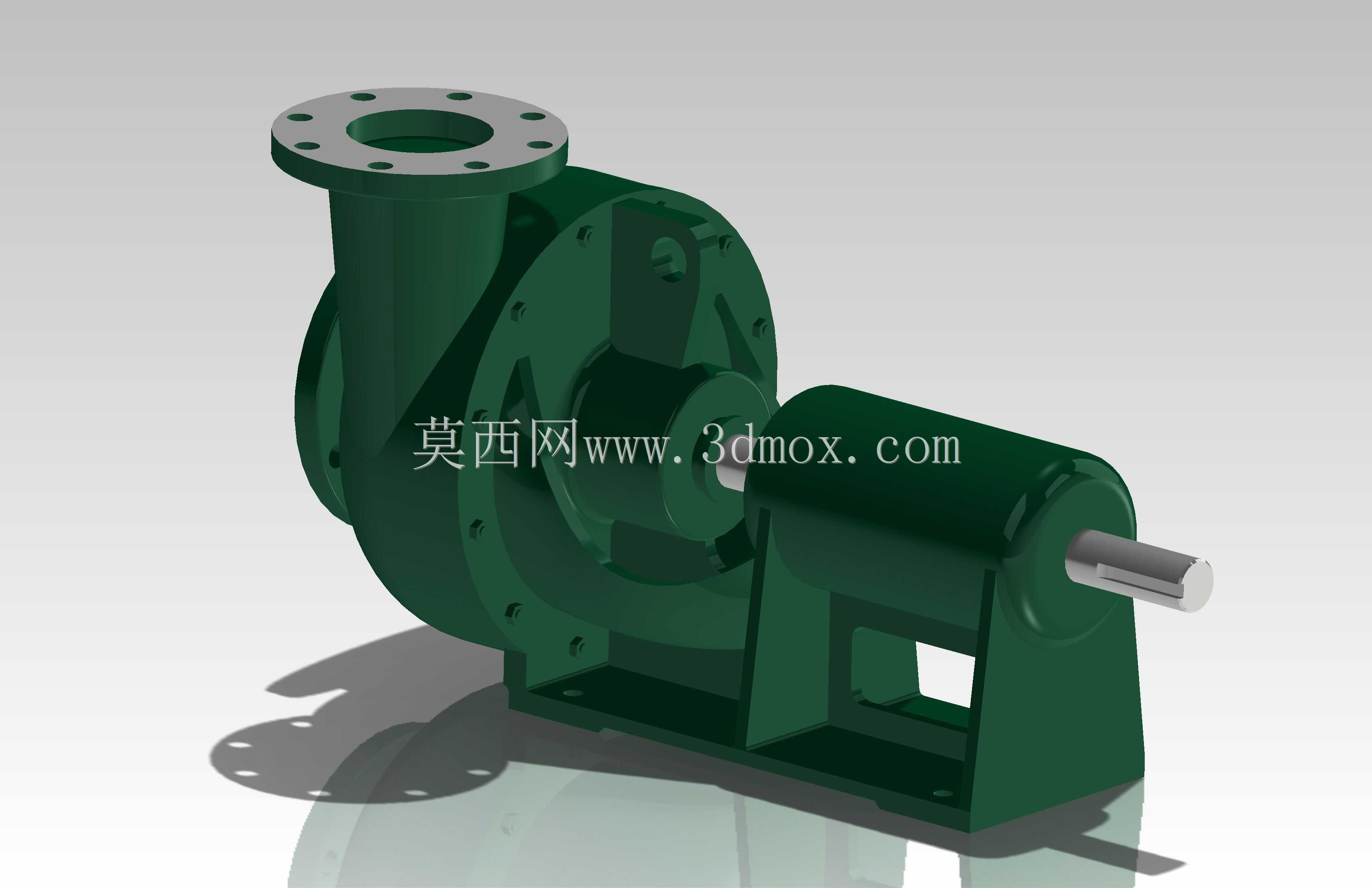

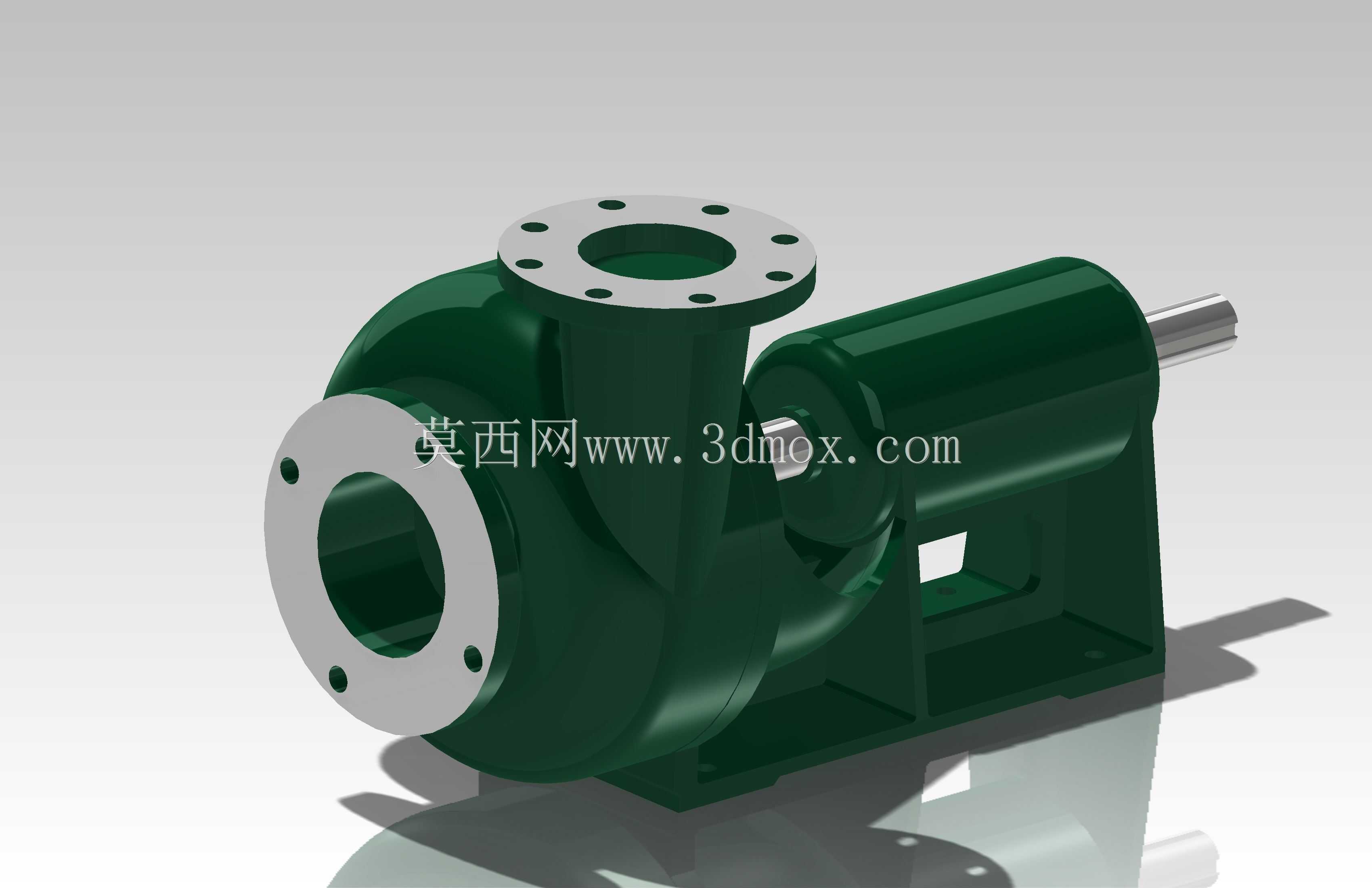

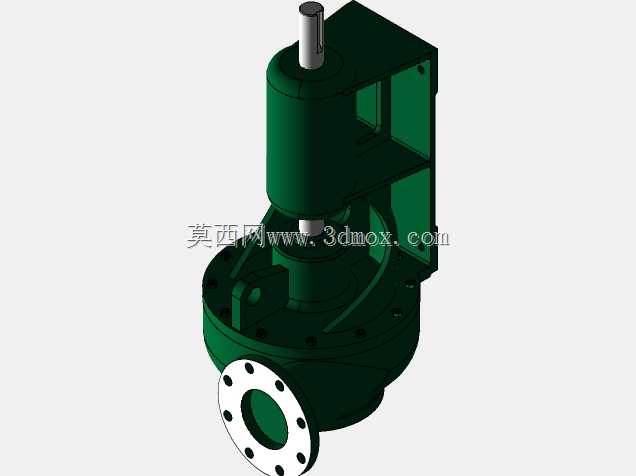

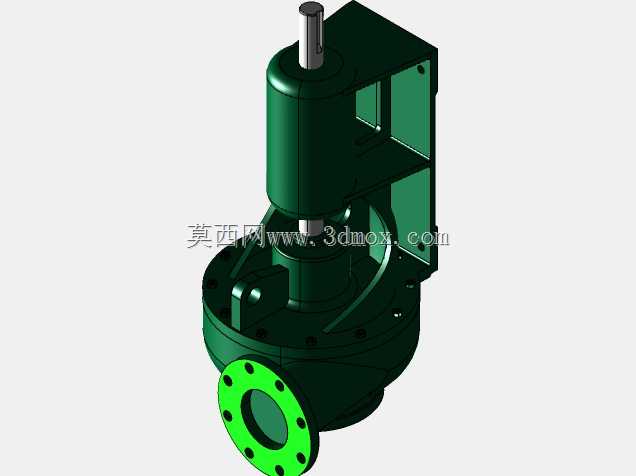

紧凑型卧式离心泵5x6结构设计

这款卧式离心泵主要面向中小流量高扬程的流体输送场景，可广泛应用于市政给排水、建筑供水、工业循环水系统、暖通空调水循环、农田排灌以及轻度腐蚀性工业介质输送等领域，能够稳定输送清水或物理化学性质与清水相近的介质，在工况稳定的管线系统中可长期连续运行，为流体提供稳定的压能输出，保障整个管路系统的流体循环与输送效率。从实际用途来看，该泵采用5x6的进出口径配置，进口口径大于出口口径，能够有效降低进口端的流体流速，减少进口管路的阻力损失，避免泵在运行过程中出现气蚀问题，同时出口端的缩径设计可以提升流体输出压力，匹配后端管路的压力需求，适配多数中小规模工业与民用流体输送场景的参数要求。在功能特性上，该泵采用单级单吸的结构设计，整体结构紧凑，泵体与轴承座采用一体化的铸铁壳体结构，刚性充足运行振动小，泵轴采用悬臂式支撑结构，一端连接叶轮置于泵腔内部，另一端伸出用于连接驱动端，可通过联轴器与电机直连，也可通过皮带轮组适配不同转速的驱动需求，运行时叶轮高速旋转带动泵腔内流体产生离心力，将流体从叶轮中心甩向泵壳流道，最终从出口法兰压出，同时叶轮中心形成负压持续从进口端吸入流体，形成连续稳定的输送过程。设计过程中充分考虑了安装空间的限制，整体采用卧式底脚安装结构，机座底部设置平整的安装基面，预留了对应的安装螺栓孔位，能够直接固定在混凝土基础或者钢制安装机架上，进出口法兰均采用标准圆形法兰结构，法兰面加工平整，密封槽位预留充足，可直接匹配对应通径的标准管路法兰，无需额外制作转接件，大幅降低现场安装的适配成本。外形尺寸上，整体轴向长度控制在紧凑范围内，径向尺寸以泵体最大外径为边界，安装时仅需预留对应的检修空间即可，无需过大的安装场地，进出口法兰的中心高度、底脚安装孔的孔距均按照常规同参数离心泵的通用安装尺寸设计，能够直接替换同参数的老旧泵组，减少管线改造的工作量。泵体的流道采用顺滑的渐扩式蜗壳设计，能够有效降低流体在泵腔内的水力损失，提升泵的运行效率，轴承部位预留了润滑与密封结构的安装空间，可适配填料密封或者机械密封两种密封形式，用户可根据输送介质的特性与密封要求灵活选择，避免输送过程中出现介质泄漏问题。
