Destaco手动快速压紧切换夹三维设计

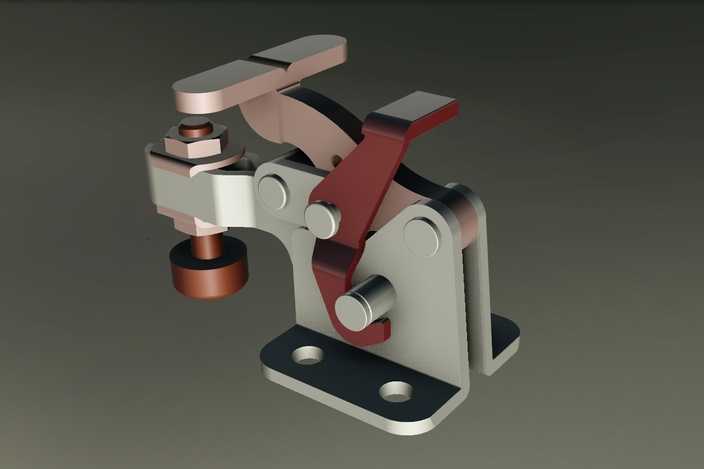

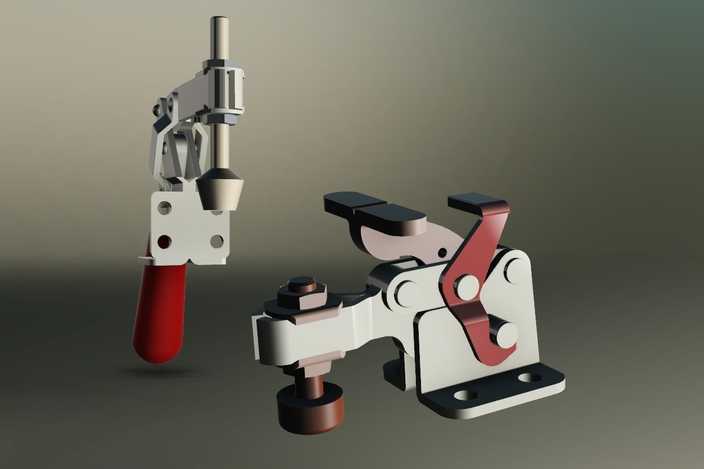

本作品为Destaco系列手动快速切换夹的三维建模设计，建模过程严格遵循工业级肘节夹钳的实际生产尺寸标准，先通过草图绘制勾勒出夹钳底座、手柄连杆、压臂、压头、铰接销轴等核心部件的轮廓，再通过拉伸、切除、旋转等基础特征完成各零件的主体结构搭建，针对铰接位置的轴孔、底座安装孔、压头调节螺纹等细节结构，采用精准的尺寸约束保证各部件装配间隙符合实际使用要求，避免出现运动干涉问题。装配阶段通过同轴、重合、距离等配合关系完成整套夹钳的组装，同时添加了角度限位配合，还原夹钳在松开与压紧两个工位的行程极限，确保机构运动逻辑与真实产品完全一致。材质设置上，针对夹钳不同部件的实际用材进行区分：底座、连杆、压臂等承载结构件采用哑光金属材质，模拟碳钢喷塑或镀锌的表面质感，还原工业五金件的磨砂金属肌理；手柄握持部分采用红色哑光橡胶材质，添加细微的表面颗粒纹理提升真实感；压头部分采用发黑处理的金属材质，模拟高频淬火后的硬质压头表面效果；铰接销轴采用亮面镀铬金属材质，突出转动部件的光洁质感。渲染阶段采用三点布光方案，主光源从侧上方投射，打出夹钳结构的明暗层次，突出各部件的轮廓立体感，辅光源补充暗部细节避免阴影死黑，背景采用渐变灰调突出产品主体，最终渲染效果清晰展现夹钳的结构细节与材质质感。设计过程中重点还原了肘节夹紧的自锁结构特性，通过连杆机构的死点位置设计保证压紧状态下的锁止可靠性，压头采用可调节螺纹结构适配不同压紧高度需求，底座预留标准安装孔位方便直接固定在工装台面上，两款不同结构的夹钳分别适配垂直压紧与水平侧向压紧的不同使用场景，可直接用于工装夹具方案设计、生产作业指导演示、机械结构教学参考等场景，模型结构完整无缺失面，各零件可单独拆分编辑，能够满足不同场景下的使用需求。
