龙门式双工位数控磨削加工设备

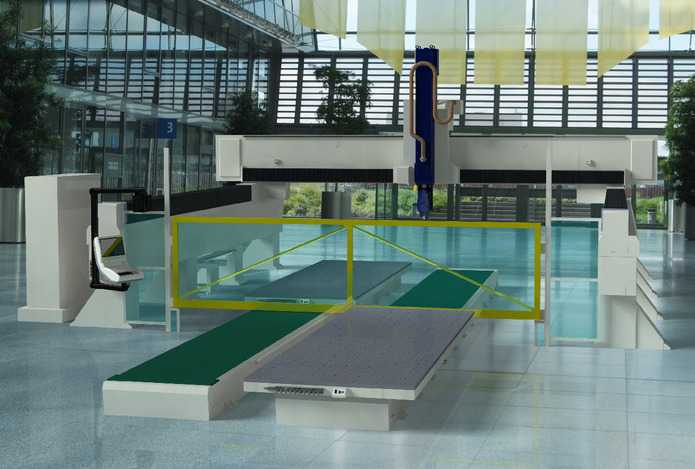

本作品为龙门式双工位磨削加工设备的三维建模成果，建模过程中严格遵循工业设备实际设计逻辑，对设备各组成部分进行1:1比例还原。整体采用龙门式框架结构作为主体承载架构，建模时先搭建主体横梁、两侧立式支撑柱的基础轮廓，通过参数化建模保证横梁跨度与支撑柱高度的比例符合实际设备的刚性设计要求，横梁上搭载的可横向移动磨削主轴滑座，通过导轨滑块配合结构实现精准的横向进给运动建模，主轴部分还原了磨头安装位、冷却管路接口、Z向进给滑台的细节结构，确保磨削作业时的垂直进给动作逻辑清晰。设备配置双工位加工工作台，两个工作台分别搭配独立的输送结构，其中一侧工作台铺设绿色防滑输送皮带，另一侧为硬质磨削加工台面，建模时对工作台的T型槽定位结构、侧边防护挡板的安装位都做了细致还原，双工位设计可实现工件上下料与加工作业的同步进行，有效提升加工效率。设备外围配置黄色安全防护围栏，采用透明防护板与金属框架结合的结构，建模时还原了围栏的拼接式安装结构、开合式防护门的铰链细节，既满足加工区域的安全隔离要求，又不影响操作人员对加工状态的观察。设备侧边设置独立的操作控制台，还原了倾斜式操作面板、人机交互显示屏、控制按钮组的布局，控制台底部设置可调式支撑脚，保证设备放置的水平度。材质渲染阶段，主体支撑结构采用哑光铸铁材质表现设备的厚重刚性，导轨滑台部分采用金属抛光质感体现运动部件的加工精度，安全围栏采用亮黄色警示漆材质搭配半透明亚克力防护板材质，输送皮带采用哑光橡胶材质，操作面板采用深灰色工程塑料材质，不同材质的区分让设备各部件的功能属性一目了然。整体建模过程中对设备的运动逻辑做了合理性校验，确保主轴横向移动、Z向进给、工作台输送、防护门开合等动作都不存在结构干涉，完整还原了该类磨削设备的结构特点与功能设计，可用于设备结构展示、加工流程演示、技术方案沟通等场景。
