数控车床用VDI刀夹工具持有组件

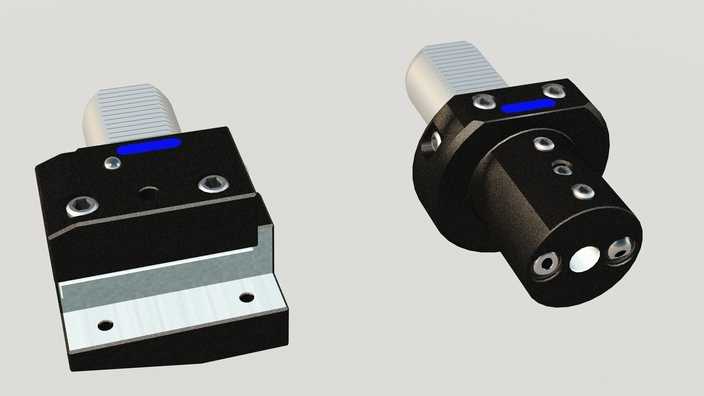

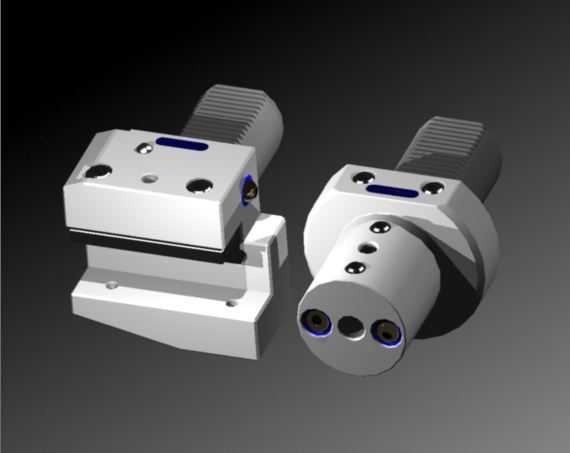

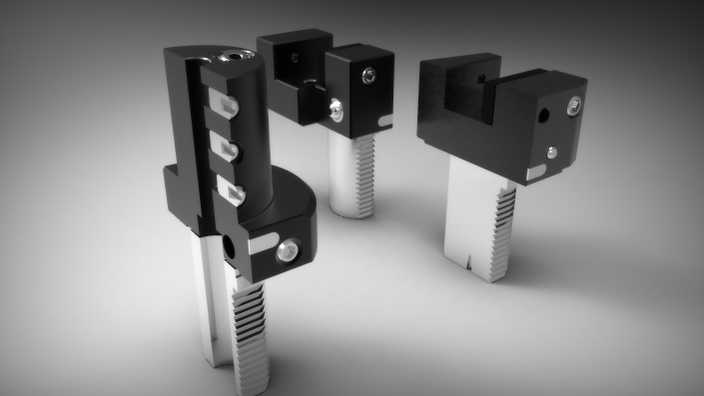

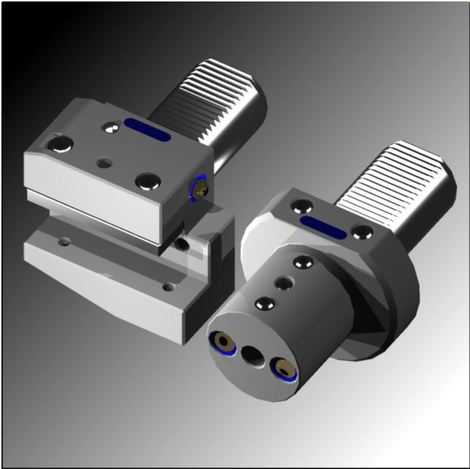

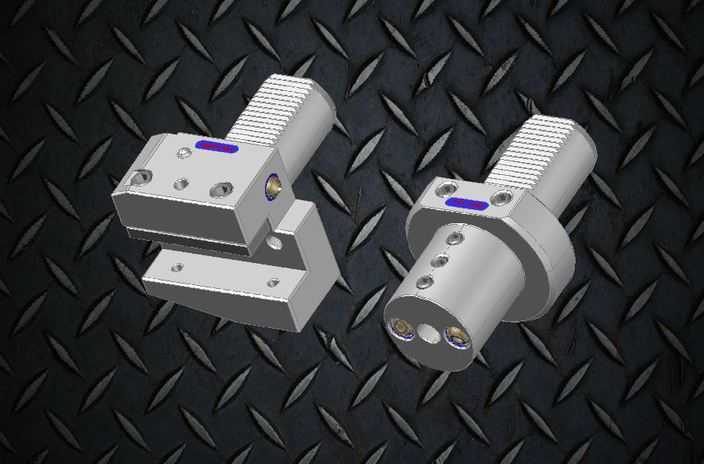

本作品为适配数控车床的VDI标准工具持有块三维建模作品，建模过程严格遵循VDI刀座的通用安装规范与实际加工使用需求，完整还原了该类工装的全部结构细节。建模阶段首先依据车床刀塔的安装接口尺寸，确定刀夹主体的基准定位面与安装孔位参数，通过拉伸、切除、布尔运算等基础建模命令搭建主体框架，针对不同类型的刀夹结构，分别构建了径向装刀、轴向装刀等不同夹持形态的单体模型，精准还原了刀夹上的锁紧螺丝孔、刀具定位槽、齿纹安装柄、调节顶丝孔等细节结构，所有配合面的尺寸公差均按照实际机加工装的装配要求进行预留，确保模型结构符合真实生产中的装配逻辑。材质与渲染阶段，针对刀夹主体的发黑处理钢材、锁紧螺丝的镀锌金属、安装柄的磨削加工钢面分别赋予对应材质，调整材质的粗糙度、金属度、反射参数还原真实金属质感，通过三点布光搭建影棚级渲染环境，添加柔和的环境遮蔽效果突出结构的棱角与装配关系，渲染输出的效果图清晰展现了不同规格刀夹的形态差异与结构特征。设计思路上，该系列工具持有块围绕数控车床快速换刀的核心需求设计，不同结构的刀夹分别适配外圆车刀、端面车刀、切断刀等不同类型的车削刀具，齿纹安装柄可与VDI标准刀塔实现快速定位锁紧，侧面的锁紧螺丝可实现刀具装夹后的牢固固定，顶部与侧面的调节螺丝可微调刀具的装夹位置，保证加工时的刀具坐标精度，模型完整保留了所有装配特征与功能结构，可用于数控加工工装的结构展示、刀塔配套选型参考以及数控教学的结构演示使用，建模过程中对所有边角的倒角、安装面的退刀槽等易忽略的工艺细节均做了还原，确保模型的结构合理性与真实工装完全一致。
