格构式起重桅杆施工支撑结构

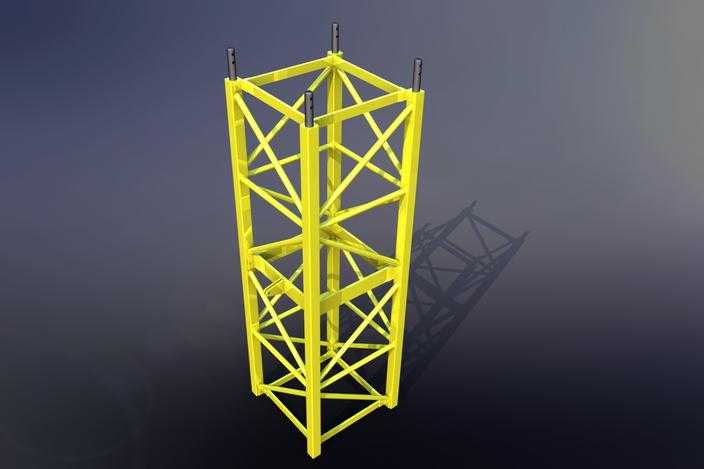

本作品为起重作业用格构式桅杆支撑结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循起重桅杆的结构受力逻辑，先以基准草图定位四根主弦杆的空间位置，主弦杆采用等边角钢型材的截面参数进行建模，保证构件尺寸与工程实际应用的型材规格一致。随后依次搭建水平腹杆与斜向腹杆的排布，腹杆与主弦杆的连接节点采用共节点贴合的建模方式，还原实际焊接连接的结构形态，每一层腹杆的排布都经过受力合理性校验，斜腹杆交叉形成的三角稳定结构均匀分布在桅杆的四个立面，有效传递轴向载荷与侧向弯矩，避免结构出现失稳风险。模型顶部预留了起重滑轮组的安装接口，接口位置做了加厚补强的结构设计，匹配起重作业时的集中载荷受力需求，底部设置了尖状定位端头，方便施工时快速对准基础预埋点位，完成桅杆的竖直定位固定。材质渲染阶段，主体结构采用工程中起重设备常用的亮黄色防锈漆材质，调整材质的金属度与粗糙度参数，还原钢材表面喷涂防护漆后的哑光金属质感，同时添加细微的环境反射效果，让模型在渲染场景中更具真实感，背景搭配深色渐变环境，突出桅杆的桁架结构轮廓，阴影效果采用软阴影参数，模拟真实光照下结构投影的自然形态。设计思路围绕小型施工场景的起重需求展开，整体结构采用1x1米的正方形截面，高度适配3.5米的低空起重作业场景，既保证了结构的承载能力，又兼顾了构件拆装转运的便捷性，所有杆件的排布都避开了起重作业时的绳索运动路径，避免作业过程中出现构件干涉问题，模型的每个部件都保留了独立的建模特征，方便后续根据不同施工载荷需求调整杆件规格、修改整体高度参数，可直接用于施工方案的可视化展示、起重作业的受力模拟分析，也可作为起重施工教学的演示模型使用。
