14吨起重端梁行走小车三维结构设计

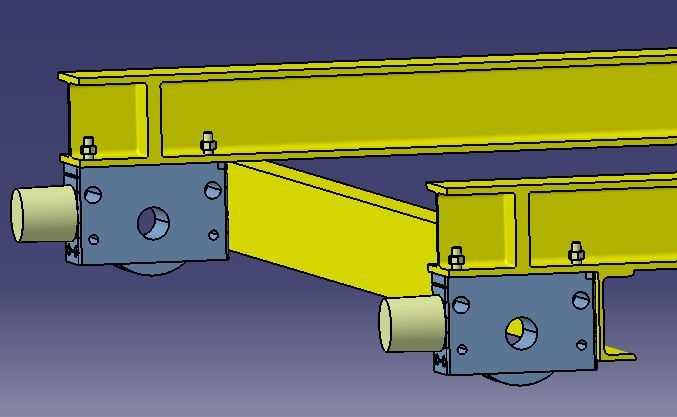

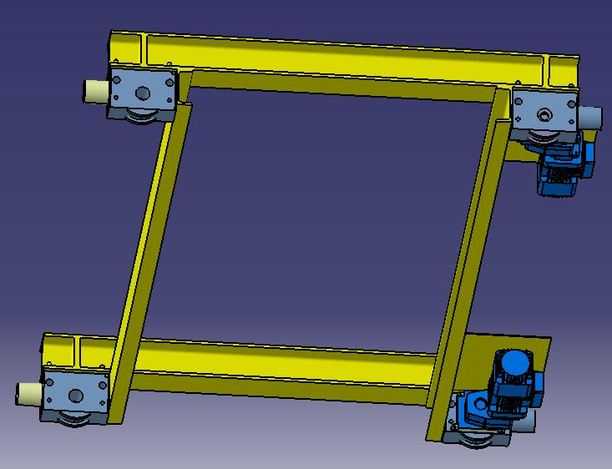

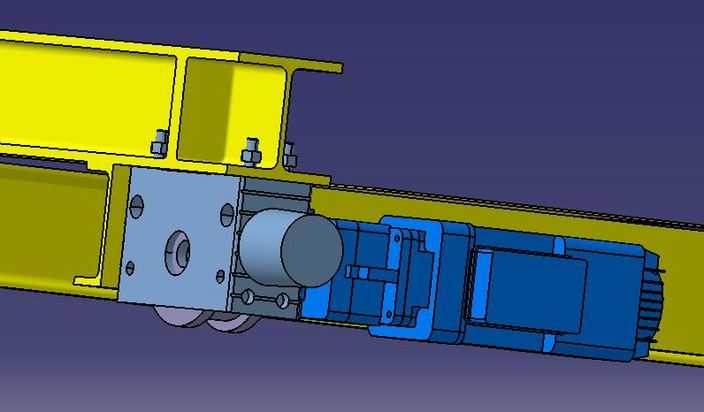

本模型为起重设备配套的端梁行走小车结构，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、配合公差进行了严谨的参数约束，确保整体结构无干涉、装配逻辑符合实际生产制造要求。模型主体框架采用箱型梁结构设计，以型钢作为基础承载构件，建模时对梁体的截面尺寸、焊接连接位置做了精细化还原，赋予梁体金属哑光黄的涂装材质，还原实际工业设备的外观质感，同时对梁体的受力结构做了合理的几何简化，既保证模型视觉还原度，也兼顾了三维文件的运行流畅度。模型共配置四组行走轮组件，分别布置在框架的四个角端，每个轮组包含行走轮、轴承座、安装支座、连接轴等部件，对轮体的直径参数、轴承座的安装孔位、轴件的配合台阶都做了精准建模，轮组部件赋予蓝灰色金属漆材质，还原铸件加工后的表面质感，清晰区分轮组与主框架的部件边界。驱动端配置了独立的减速驱动单元，建模时还原了驱动电机、减速箱体与轮组的连接传动结构，对减速箱的壳体轮廓、电机的散热筋、接线盒等细节都做了结构还原，驱动部件采用蓝黑配色的材质区分，清晰展现动力传输的结构路径。整体建模过程以实际起重行走机构的设计逻辑为核心，先搭建主承载框架的基准骨架，再依次装配行走轮组、驱动单元，对每个部件的约束关系采用同轴、重合、平行等装配约束，确保各运动部件的运动自由度符合实际运行逻辑，轮组可沿轨道方向实现转动模拟，驱动单元与轮组的传动连接关系清晰可查。材质渲染阶段，针对不同部件的加工工艺赋予对应材质，焊接框架采用喷涂后的金属材质，机加工的轮组、轴承座采用铸件喷漆材质，电机、减速箱采用设备标准涂装材质，连接轴类零件赋予金属光亮质感，通过材质差异清晰区分不同功能的部件，让整体模型的结构层次一目了然，可用于起重设备的结构展示、方案设计参考以及相关教学演示场景。
