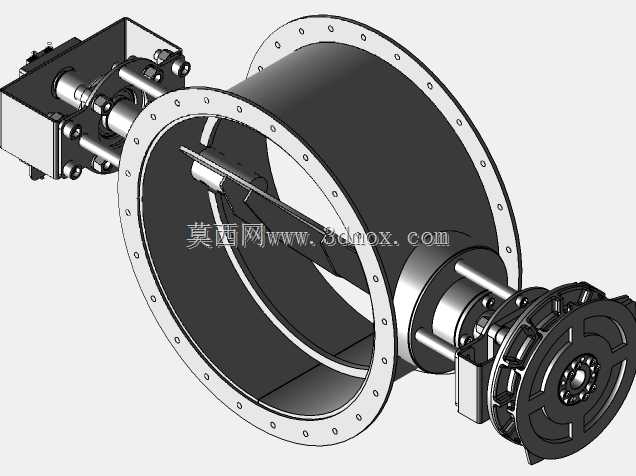

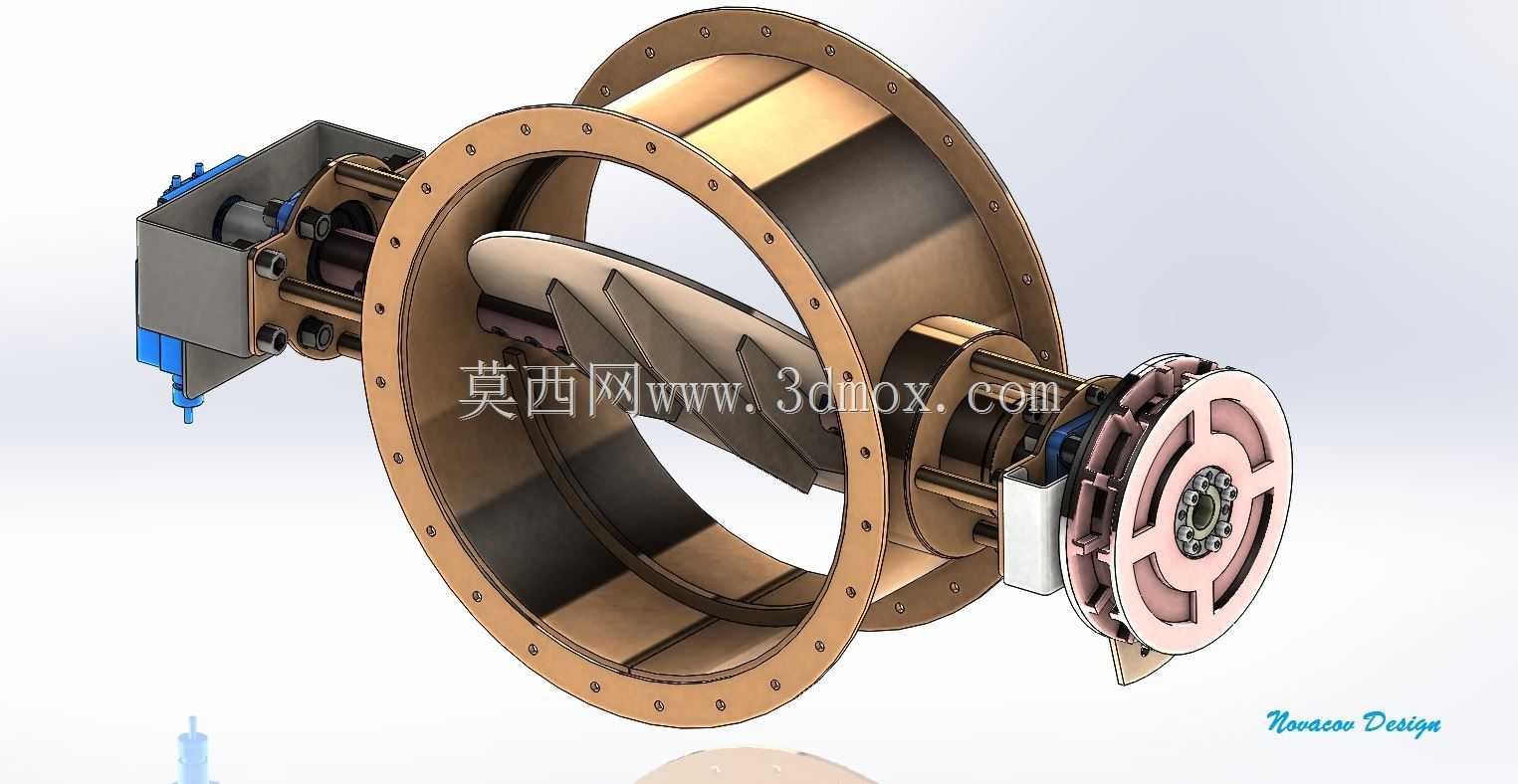

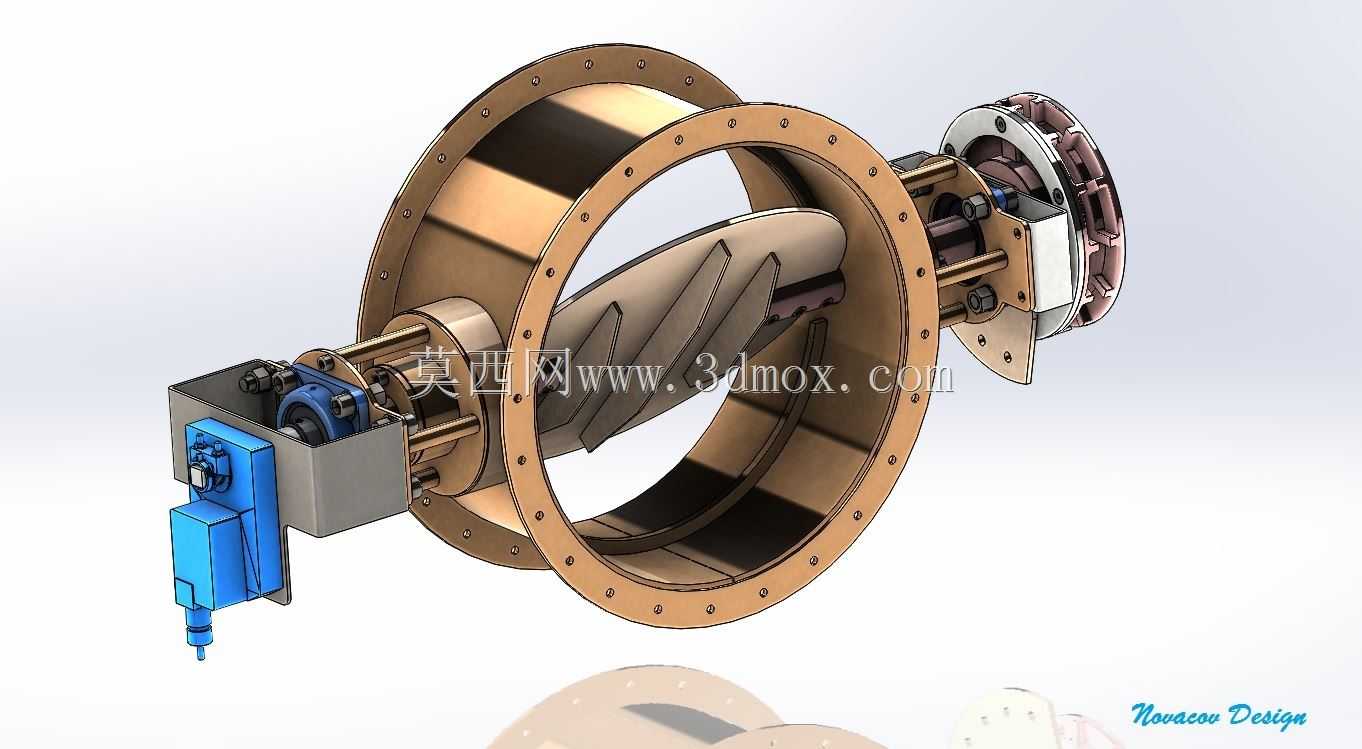

DN500口径电动调节烟气蝶阀结构设计

该款DN500口径蝶阀主要应用于工业烟气排放、热风循环、通风除尘等管路系统中，承担烟气管路内介质流量调节与通断控制的核心作用，常见于火电、冶金、垃圾焚烧、化工脱硫脱硝等涉及大口径烟气输送的工况场景，适配含尘、带温的气态介质输送需求，可在系统运行过程中根据后端工况参数动态调整阀板开度，精准控制管路内烟气的通流面积，匹配系统风量、风压的调节要求，保障整套烟气处理或输送系统稳定运行。产品采用法兰式对夹安装结构，阀体整体为圆形通腔设计，通径完全匹配DN500管路规格，法兰周圈均匀布置螺栓连接孔，可直接与同口径管路法兰对接，安装时无需额外变径转接，安装边界与常规DN500通风法兰管路完全兼容，轴向安装长度紧凑，不会额外占用过多管路布置空间。阀板采用流线型曲面结构设计，相较于传统平板阀板能够有效降低介质通过时的流阻，减少阀板前后的压损，同时曲面结构可引导介质平稳流过阀腔，降低含尘烟气对阀板表面的冲刷磨损，延长部件使用寿命。阀杆采用双端支撑结构，两端配置耐磨轴套与密封组件，既可以保障阀板转动过程中的同轴度，避免长期运行出现阀板卡涩、偏移问题，也可防止管路内烟气从轴端位置向外泄漏，适配带压烟气输送的密封要求。驱动端配置电动执行机构与传动连接组件，执行器通过支架与阀体刚性连接，传动结构可将电机的旋转扭矩平稳传递至阀杆，带动阀板在0-90度范围内转动，实现开度的连续调节，执行器侧预留控制信号接口，可接入系统自控回路，接收远程开度指令完成自动调节，无需人工现场操作。整套结构在设计时充分考虑大口径阀门的受力特性，阀体法兰与阀板均做了加强结构处理，可承受管路内的介质压力与温度载荷，避免长期运行出现结构变形，同时各连接部件均采用可拆卸式结构设计，后期维护时可快速拆解更换密封件、轴套等易损部件，降低运维成本。
