DN125规格立式气液分离装置结构设计

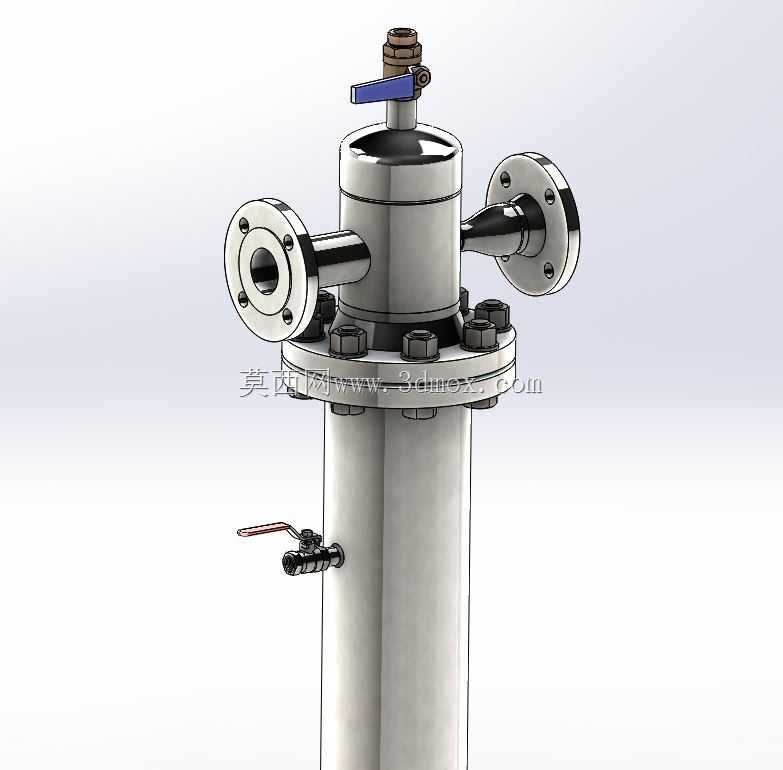

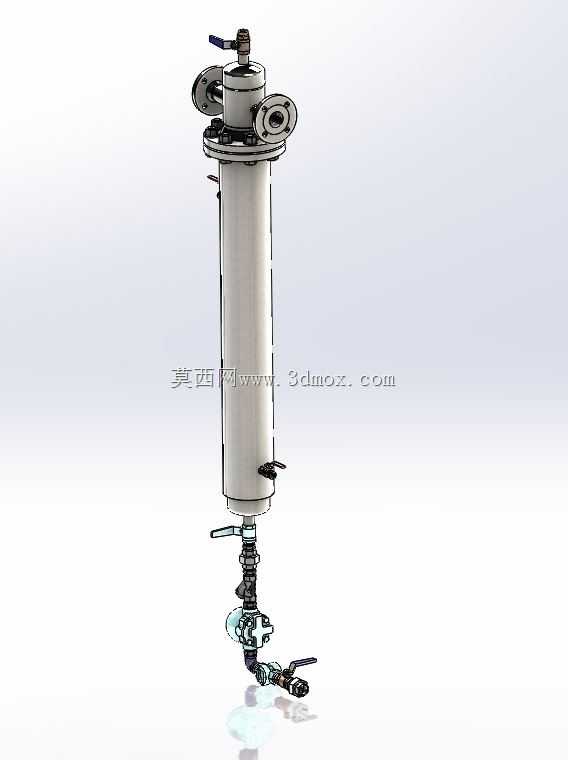

这款DN125规格的立式气液分离装置，主要面向工业流体输送管网、压缩空气系统、蒸汽供热管线、小型化工反应工段等场景，核心作用是在带压流体输送过程中，脱除气相介质中裹挟的液态液滴、冷凝水及细微固体杂质，避免液相介质进入后端用气设备造成水击、叶轮冲蚀、仪表失灵、管路堵塞等故障，保障下游工艺系统的运行稳定性与介质纯度。从结构设计来看，整体采用立式圆柱形罐体布局，这种布局可以充分利用重力沉降原理，让进入罐体的气液混合介质流速骤然降低，密度更大的液相液滴在重力作用下自然沉降到罐体底部，气相则在罐体内部完成折流后从上部出口排出，相比卧式结构占地面积更小，安装适配性更强，适合管线旁通、设备近端的紧凑安装场景。罐体上部采用法兰快开式端盖结构，通过周向均匀布置的螺栓实现压合密封，既保证了承压状态下的密封可靠性，也方便后期开盖检修、更换内部的分离滤芯或者折流组件，端盖顶部设置了带蓝色手柄的手动排气阀，可在设备启停、压力波动时快速排出罐顶积气，平衡罐内压力，避免气阻影响分离效率。罐体侧部对称布置两个法兰接口，分别作为气液混合介质的入口和分离后气相的出口，法兰采用标准凸面法兰结构，密封面加工精度满足中低压管路的密封要求，可直接与同通径的工业管路配对法兰对接，不需要额外制作转接接头，安装时仅需保证罐体垂直固定，两个侧接口与管线走向对齐即可，安装边界清晰，不需要预留过大的侧向操作空间。罐体下部侧壁设置了带红色手柄的排污球阀，沉降到罐底的液相积液和杂质可通过该阀门定期外排，阀门采用侧装式布局，操作手柄朝向外侧，操作人员站在地面即可完成排污操作，不需要登高或者探身到设备下方，操作安全性更高。设计过程中充分考虑了实际工况的使用需求，罐体的长径比经过优化，既保证了介质在罐内有足够的停留沉降时间，避免流速过快导致液滴被二次夹带，也不会因为罐体过高造成安装空间浪费、设备重心过高稳定性差的问题；所有接口的位置都避开了罐体的焊缝区域，减少应力集中对罐体承压强度的影响，外部管路连接后不会和罐体支撑结构、操作阀门产生干涉，整体结构紧凑，功能分区明确，没有冗余的结构设计，兼顾了分离效率、安装便利性和后期维护的操作空间需求。
