法兰连接弹簧式重载安全阀结构设计

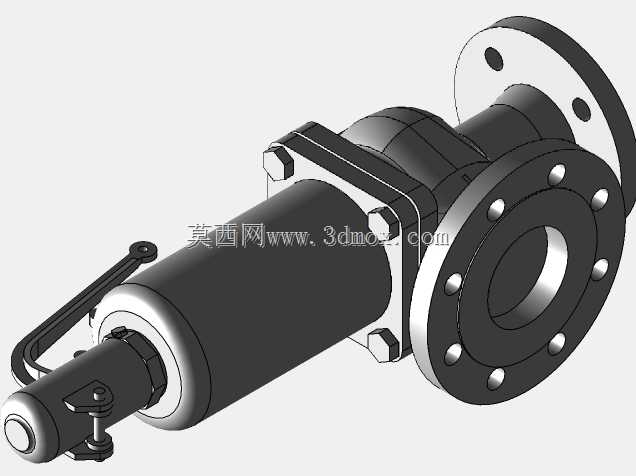

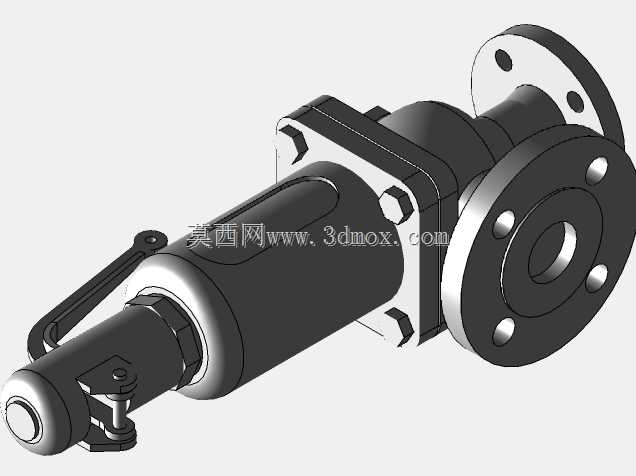

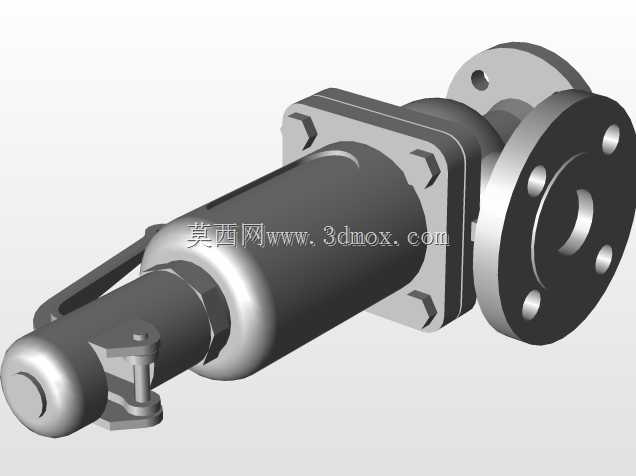

这款带手动扳把的法兰连接安全阀，主要应用于承压流体输送管路系统，在石油化工、市政供热、工业给排水、压缩空气输送等场景中承担超压泄放的核心安全防护作用，是承压管路系统中不可或缺的安全附件，能够在管路内部介质压力超过设定阈值时自动开启泄放多余压力，待压力回落至安全区间后自动闭合，避免管路、配套承压设备因超压发生破裂、泄漏甚至爆管等安全事故，同时配套的手动扳把结构可支持操作人员定期手动校验阀瓣启闭灵活性，也可在应急工况下手动强制开启泄放，进一步提升设备运行的安全冗余。从功能特性来看，该阀采用弹簧加载式密封结构，依靠预设压缩量的弹簧提供阀瓣密封预紧力，相比重锤式安全阀结构更紧凑，抗震性能更优，适合安装在存在一定振动的工业管路场景；双法兰连接结构可与对应通径的管路法兰直接通过螺栓紧固对接，密封面贴合紧密，安装后同轴度易保证，可承受较高的管路工作压力，密封可靠性更强。设计过程中，首先围绕目标通径的额定泄放量确定阀座通流直径，结合设定的开启压力计算弹簧的刚度、预压缩量参数，确保阀瓣开启行程与泄放流量匹配，避免超压时泄放能力不足；其次对阀体流道做圆弧过渡处理，减少介质流经阀腔时的阻力损失，降低介质紊流对阀瓣的冲击，避免阀门出现频跳、颤振等异常工况；扳把结构的力臂长度经过反复校核，确保操作人员手动施力时可轻松撬动阀瓣完成校验动作，同时扳把的安装位置避开法兰螺栓的操作空间，不会对安装、后期维护操作造成干涉。外形与安装边界方面，该阀整体采用卧式直通结构，两端法兰的螺栓孔位置、法兰厚度、密封面尺寸均匹配对应压力等级的法兰标准，安装时只需保证两端法兰与管路法兰同轴，对角紧固螺栓即可完成装配；阀体中部的弹簧腔外壳采用螺栓拼接结构，后期维护时可直接拆卸更换弹簧、密封件，无需将整个阀体从管路上拆下；整体径向尺寸控制在法兰外径范围内，轴向长度适配常规管路的安装间距，不会占用过多管路布置空间，扳把的操作空间预留充足，操作人员站在管路侧面即可完成手动操作，无需额外预留过大的操作空位。
