长距离管材连续输送支撑设备结构设计

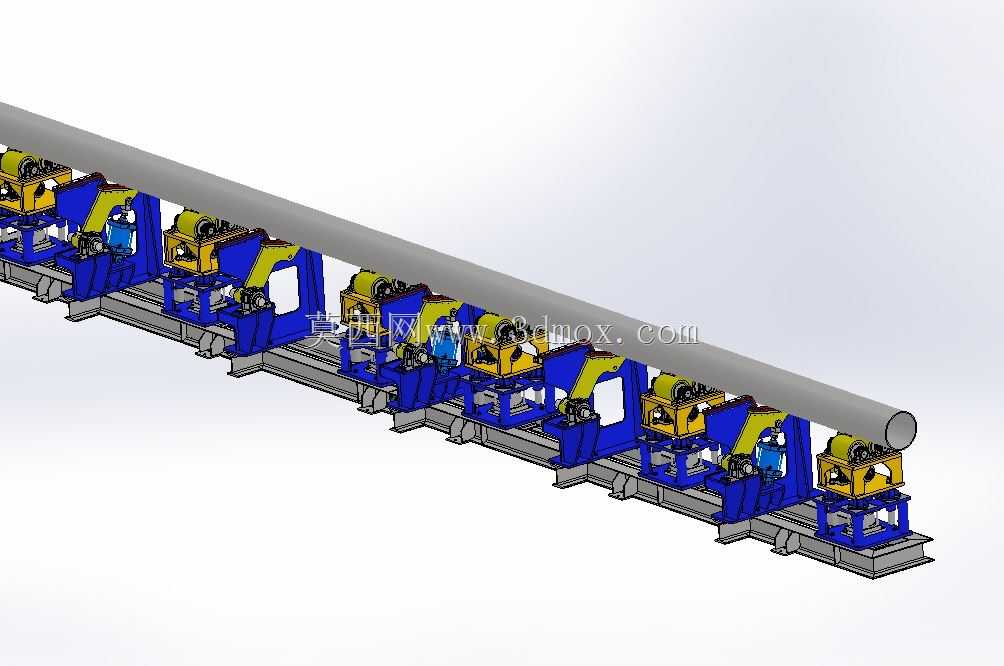

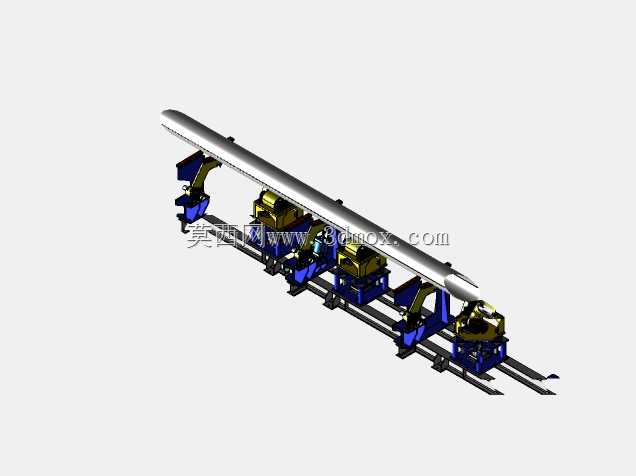

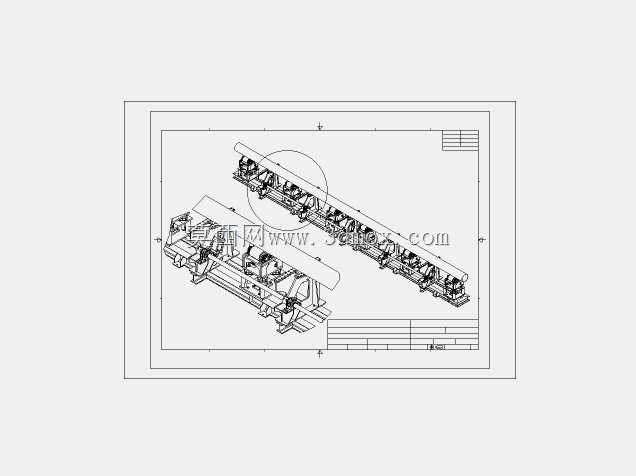

这款输送设备主要面向管材加工、长轴类工件生产、管道预制等工业场景，解决大长度圆柱类工件在多工序流转过程中的平稳承托与连续送进需求，常见于钢管防腐处理生产线、管材切割下料工段、长轴类零件机加工流转线、大型管道预制车间等作业场景，能够替代传统人工配合天车的转运模式，大幅降低长型圆柱工件流转过程中的磕碰损伤风险，同时提升工序间物料输送的连续性与作业效率。设备整体采用模块化单元拼接的设计思路，单组支撑输送单元可独立完成动力输出与工件承托，使用者可根据待输送管材的总长度，灵活拼接对应数量的单元模组，无需针对不同长度的管材重新定制整机结构，适配范围覆盖不同管径、不同长度的金属管材、复合管材以及长轴类圆柱工件的输送作业。单组输送单元采用立式框架支撑结构，底部设置统一的安装底座，底座预留标准化的地脚安装孔位，可直接固定在车间硬化地面或者生产线配套的钢结构平台上，相邻单元之间通过定位销与连接螺栓实现快速拼接，安装时只需保证各单元的支撑辊面处于同一水平高度，即可保障长管材输送过程中无局部卡滞、无下坠变形的问题。每组单元上部设置倾斜布置的驱动承托结构，两个呈夹角布置的承托面与管材外圆柱面形成稳定的三点接触，既能够避免管材输送过程中出现径向窜动，也可通过驱动轮的摩擦力带动管材沿轴向平稳前进，部分单元配套的驱动结构可实现统一的转速同步控制，保障整根管材在输送全程的线速度一致，不会出现局部打滑蹭伤管材表面的问题。设备的侧边设置有可调式限位结构，可根据待输送管材的外径尺寸快速调整承托夹角与支撑高度，适配不同规格管材的输送需求，无需更换额外的工装配件。整体结构的受力路径经过优化，驱动部件与支撑部件均安装在框架的加强筋位置，长期承受大重量管材的载荷也不会出现框架变形的问题，设备的维护点全部外露布置，日常检查驱动部件磨损、润滑传动结构时无需拆解主体框架，可大幅降低后期运维的时间成本。在实际生产应用中，该设备可与管材切割机、坡口机、防腐喷涂设备、检测工位等前后工序设备直接对接，实现管材从上料、加工到下料的全流程自动化流转，无需中间环节的人工搬运干预，既能够减少车间内起重设备的使用频次，降低作业安全风险，也能够有效提升整条生产线的连续作业能力，减少物料等待的无效工时。
