立式侧出流浮球式单向止回结构

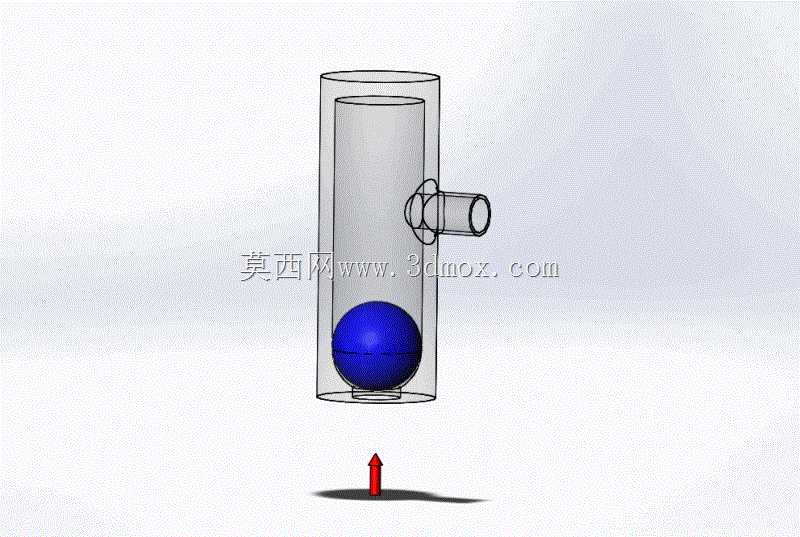

该结构属于流体管路系统中的单向导通部件，主要应用在垂直安装的流体输送管路中，适配需要防止介质反向回流的工况场景，常见于民用给排水、小型化工流体输送、暖通循环水系统的支路管段，也可配套在小型净水设备、水族循环系统的管路节点上，避免介质倒流引发的泵体叶轮反转、管路介质串流、储液容器液位失准等问题。从功能逻辑上看，该结构依靠内置的空心浮球作为启闭件，当介质从结构底部垂直向上流入时，流体推力会将浮球向上顶起，浮球脱离底部密封座，介质可顺利进入主腔体，从侧面的横向接口流出，实现正向导通；当上游介质压力消失或下游侧压力高于上游时，反向流动的介质会带动浮球下落，紧密压合在底部的密封端面上，彻底截断介质的反向流通路径，无需额外施加外力即可自动完成启闭动作，结构可靠性强，日常运行几乎不需要额外维护。设计过程中优先考虑了垂直安装的空间适配性，主体采用直通立式腔体加侧出接口的布局，相比同通径的旋启式止回结构，整体占用的横向安装空间更小，适合管路排布紧凑、垂直管段预留空间有限的安装场景；主腔体的内径经过匹配计算，略大于浮球直径，既保证浮球在腔体内上下动作时不会出现卡滞，也能控制浮球的升程在合理范围内，避免浮球上升过高遮挡侧出接口的通流面积，保证额定通流能力。侧出接口采用标准圆柱管螺纹的连接形式，可直接与同规格的金属管路、塑料软管接头适配，底部接口同样采用同轴的管螺纹设计，安装时只需保证整体垂直度偏差在允许范围内，即可让浮球依靠自重准确落回密封位，不需要额外调整安装角度。密封座采用内嵌式的软质密封环设计，与浮球的球面形成线接触密封，相比平面密封结构，在低压工况下也能保证足够的密封比压，减少微渗漏的概率；浮球采用空心薄壁结构，自身重量经过配重校准，既保证正向导通时在较低的开启压力下就能被流体顶起，减少管路的压损，也能保证反向承压时，浮球自身重力叠加介质压力可以提供足够的密封力，不会被反向压力顶开出现泄漏。整体结构没有外置的铰接件、弹簧等易损耗零件，所有运动部件都封闭在腔体内部，可适配含有少量细小杂质的流体工况，不会因为杂质卡滞铰接结构导致启闭失效，长期运行的故障率远低于同规格的其他类型止回结构。
