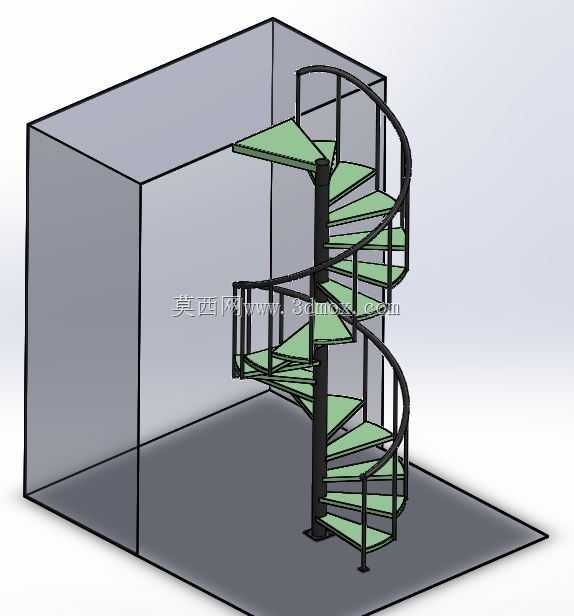

室内中柱式旋转楼梯结构设计方案

这款中柱式旋转楼梯主要适配loft夹层、小户型复式、狭小空间竖向交通场景，在占地局促的室内环境中，相比直跑梯、双跑梯能节省60%以上的水平投影面积，同时可作为空间视觉焦点提升室内设计质感。设计阶段首先锚定安装边界条件，整体水平投影为直径1.8m的圆形区域，中心承重柱采用直径114mm的厚壁无缝钢管，底部通过膨胀螺栓与地面结构层固定，顶部与上层楼板预留的承重埋件焊接，确保整体结构的抗倾覆力矩满足民用建筑荷载规范要求。踏步采用扇形三角布局，单块踏步外侧宽度控制在220mm，靠近中柱侧宽度不小于80mm，踏步高度统一为180mm，整梯共设置18级踏步，匹配3.24m的常规住宅层高，踏步表面做防滑压纹处理，边缘设置20mm高的挡边，避免行走时物品滑落。护栏采用双道弧形圆管搭配竖向立杆的结构，扶手高度设置为900mm，立杆间距控制在110mm以内，符合民用建筑防护栏杆的安全间距要求，弧形扶手通过专用弯管设备一次冷弯成型，拼接处打磨抛光后无明显接缝，握持手感顺滑无毛刺。设计过程中优先考虑安装便捷性，所有踏步与中柱的连接采用插接加螺栓紧固的结构，现场无需焊接作业，仅需通过扭矩扳手按照预设力矩拧紧连接螺栓即可完成组装，单组楼梯的现场安装时长可控制在4小时以内，大幅降低现场施工的人工成本与动火作业风险。结构受力层面，中柱作为主要承重构件承担全部竖向荷载，每级踏步下方设置斜向支撑肋与中柱焊接，确保踏步在1.5kN/㎡的均布荷载下挠度不超过1/400，护栏与踏步边缘的连接采用沉头螺栓固定，螺栓头部隐藏在踏步装饰层下方，避免外露凸起磕碰行人。整体结构适配常规民用建筑的楼板承重要求，无需额外对安装区域的楼板做结构加固，适配范围覆盖住宅、小型商业空间、办公夹层等多种场景，在满足竖向交通功能的前提下，通透的螺旋结构不会遮挡空间视线，避免小空间安装楼梯后产生的压抑感。
