罐内单体高压喷嘴清洗集成装置

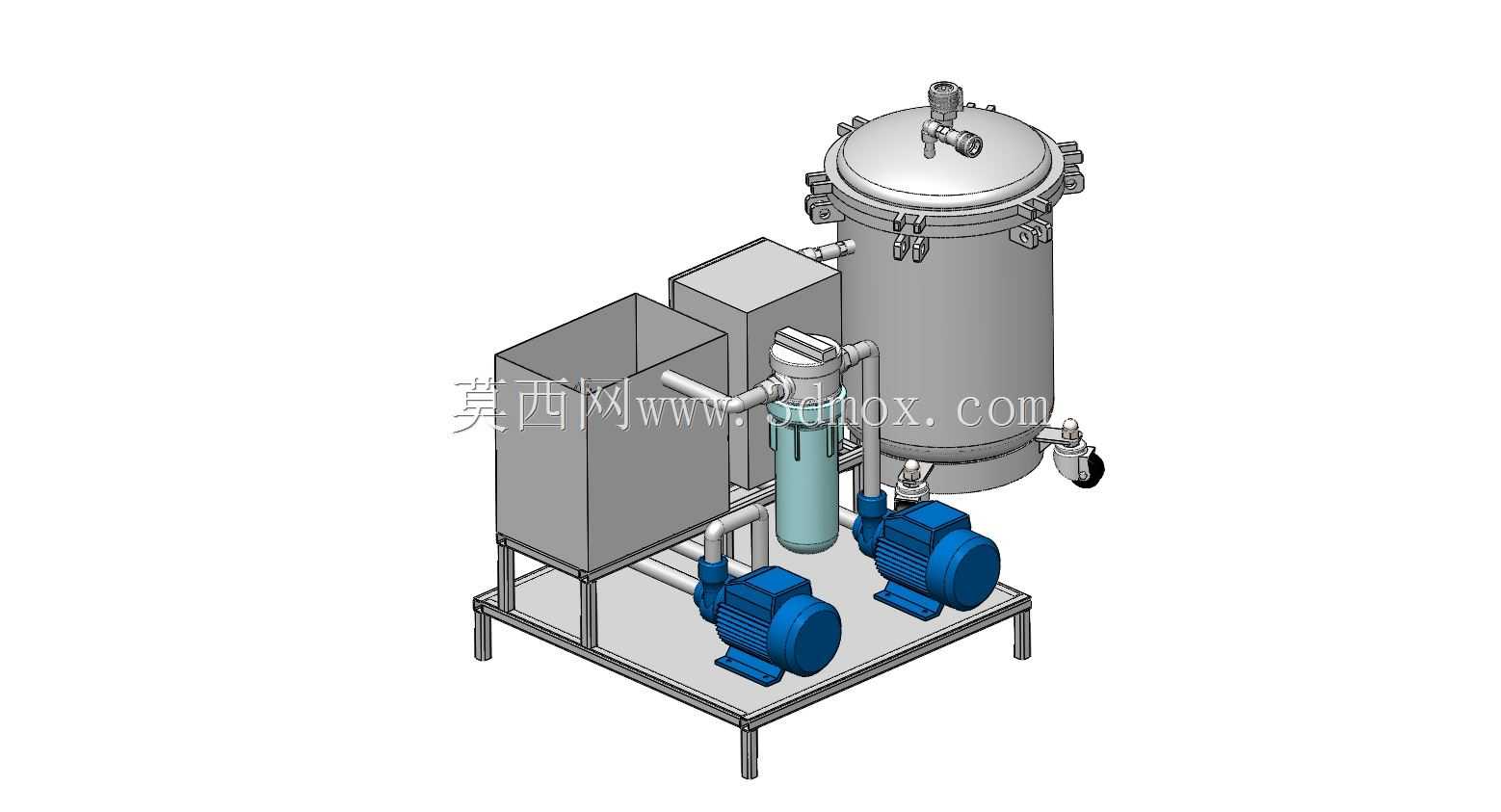

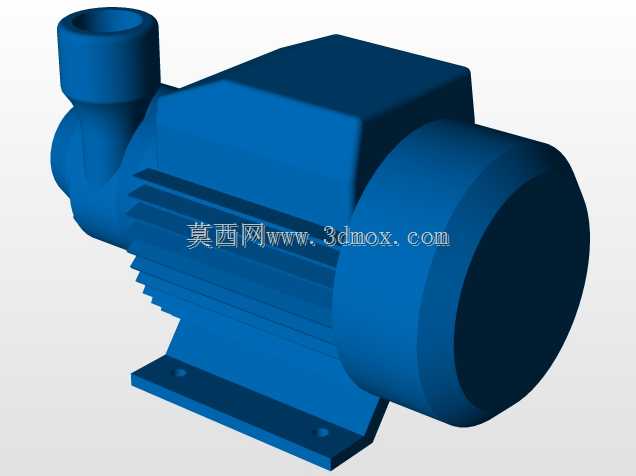

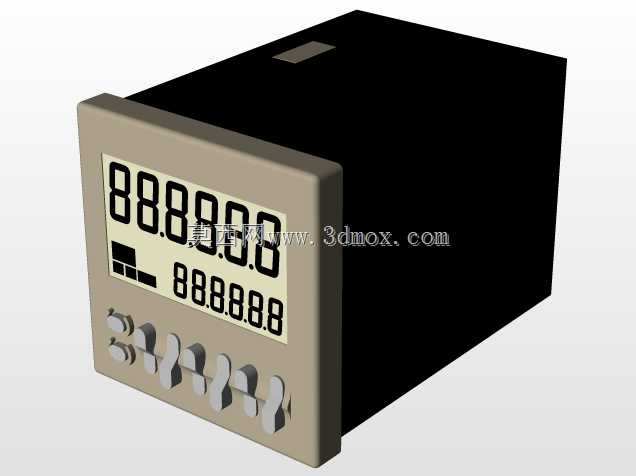

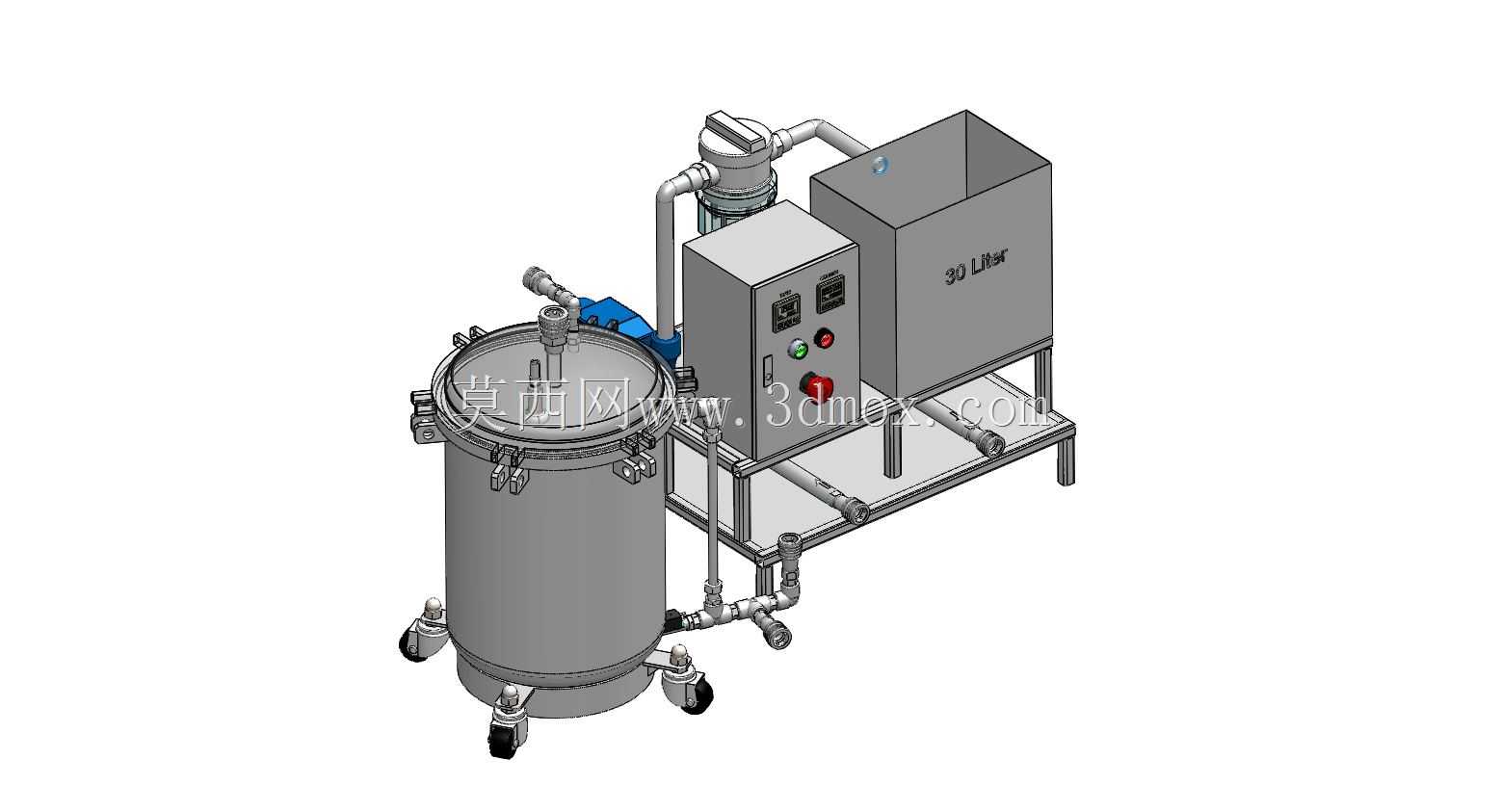

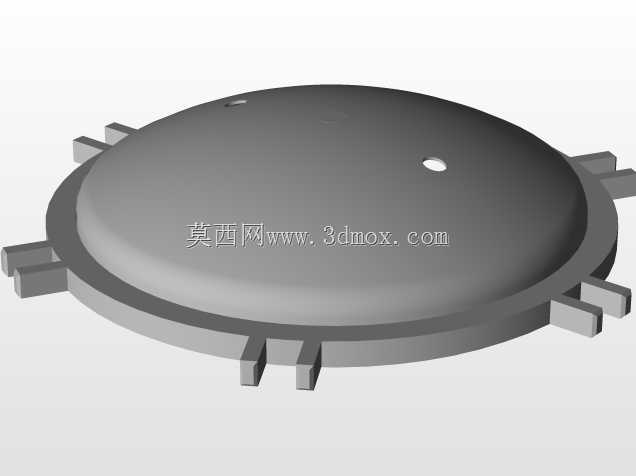

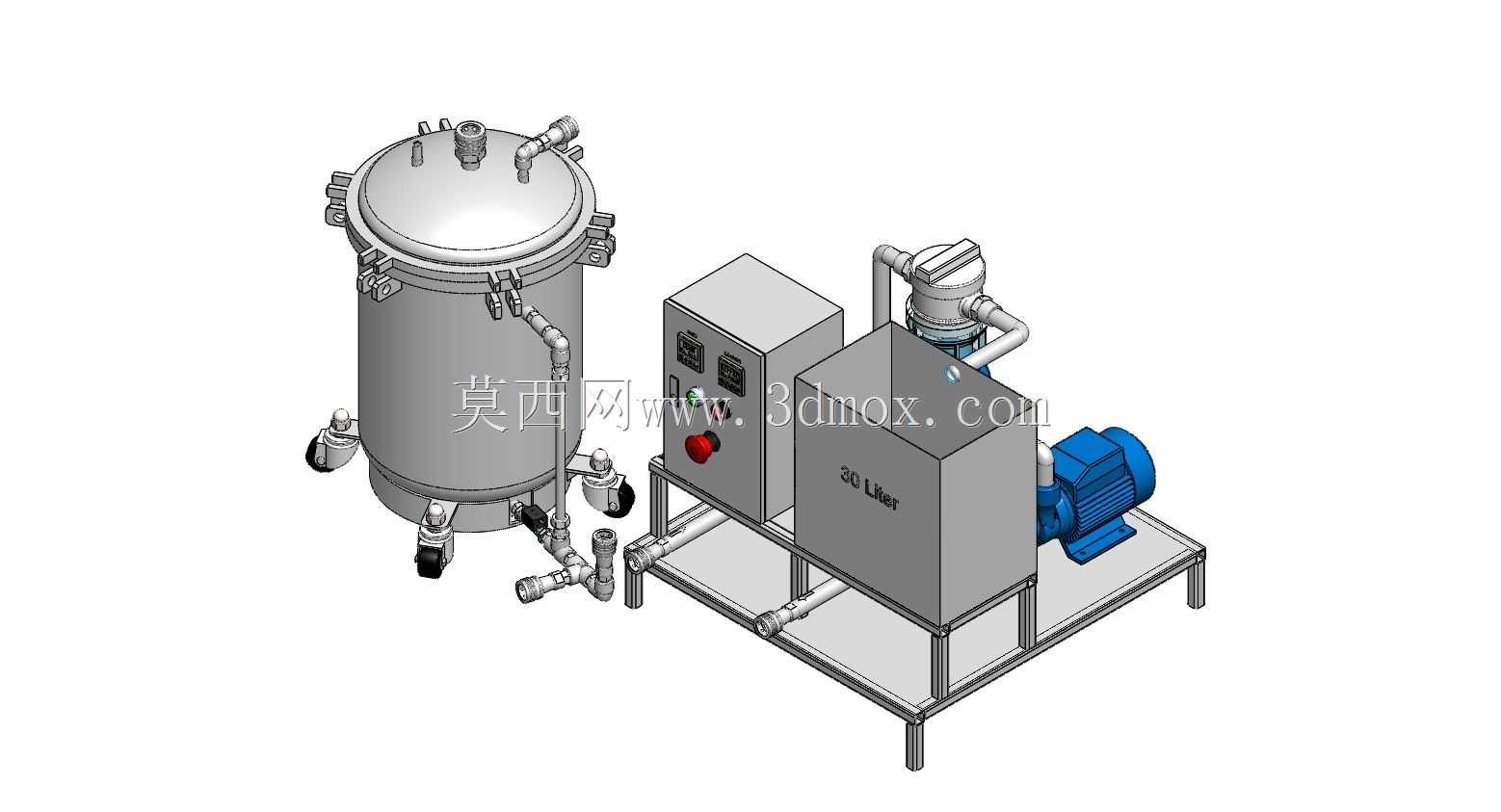

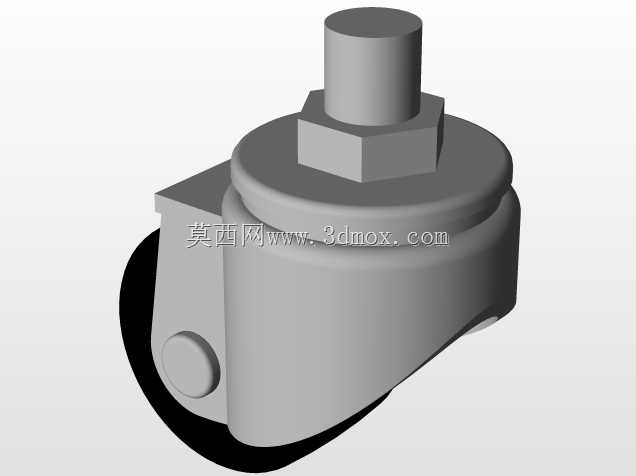

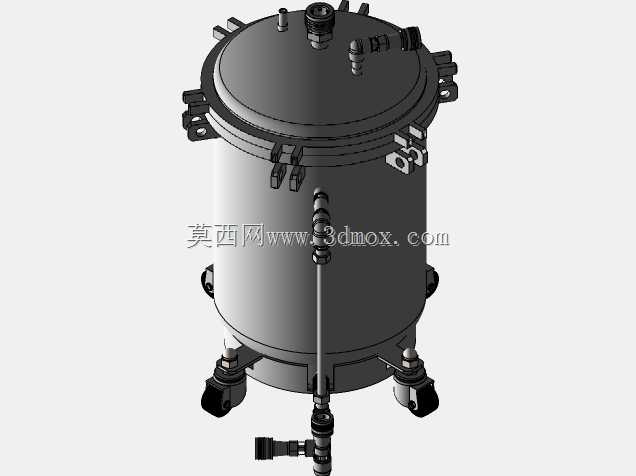

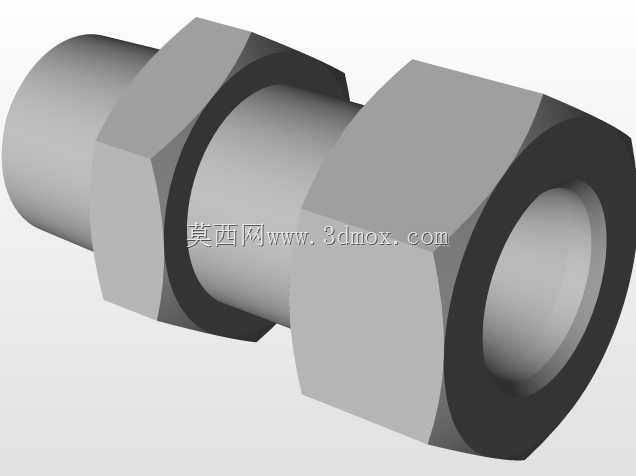

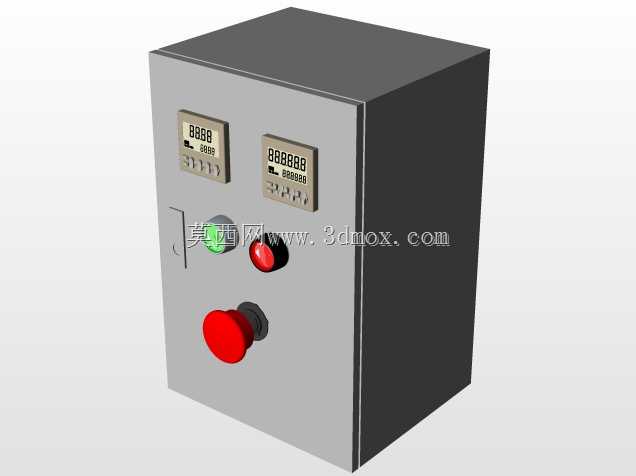

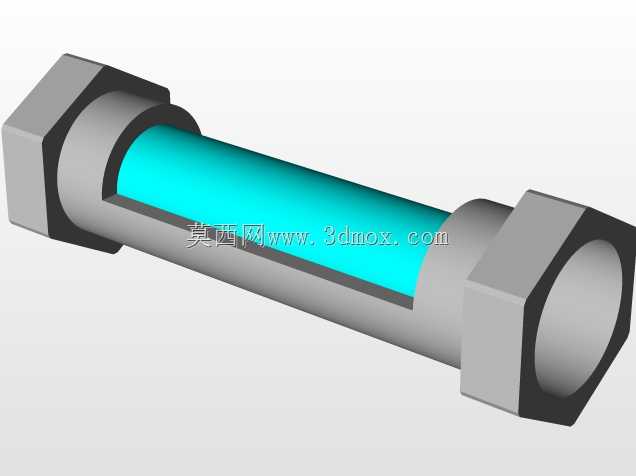

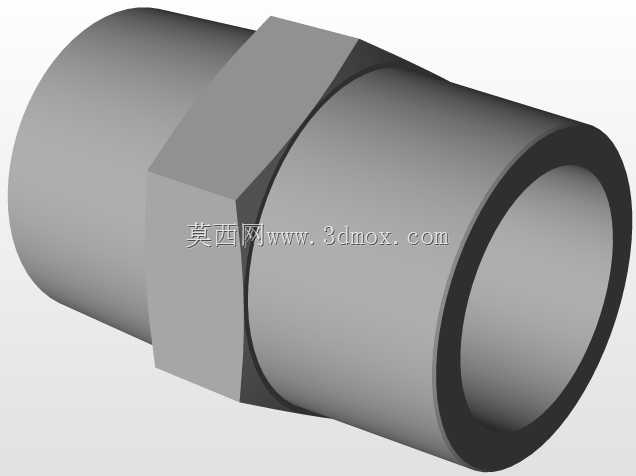

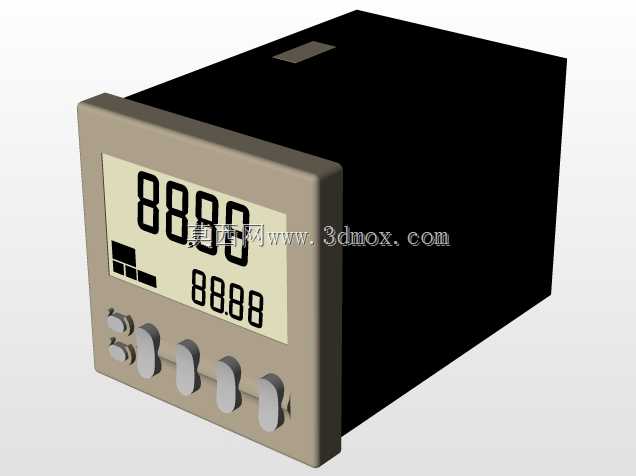

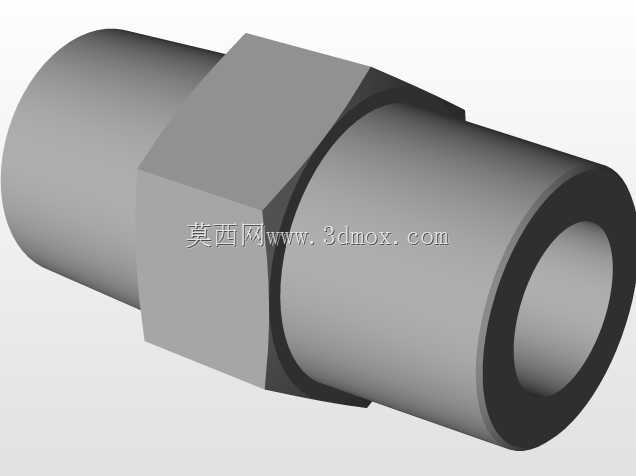

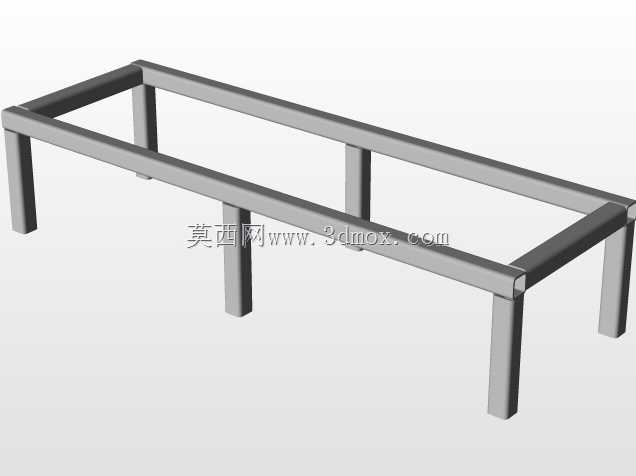

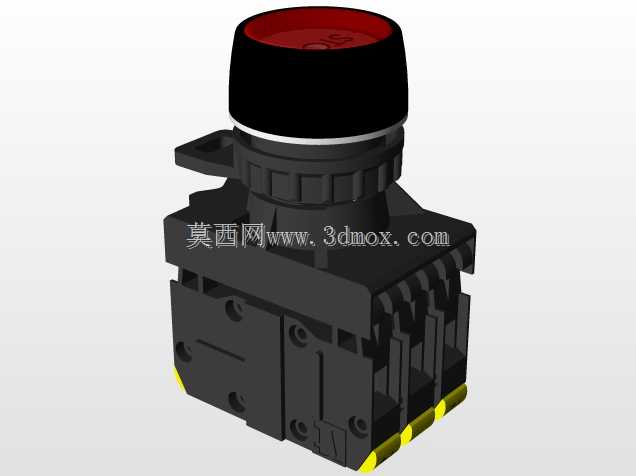

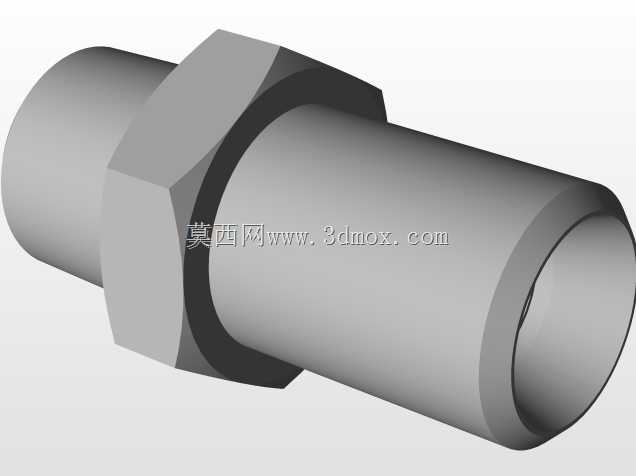

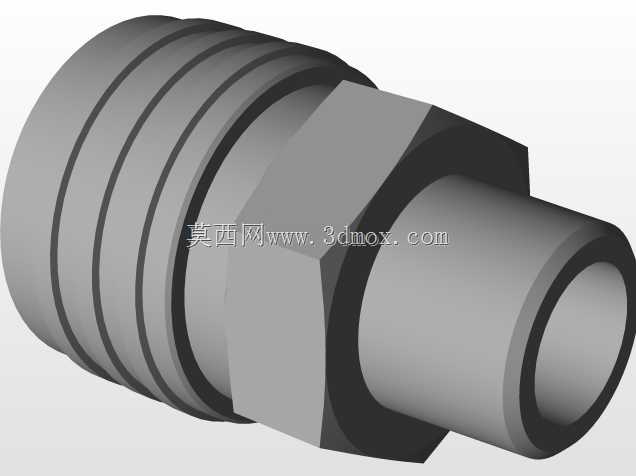

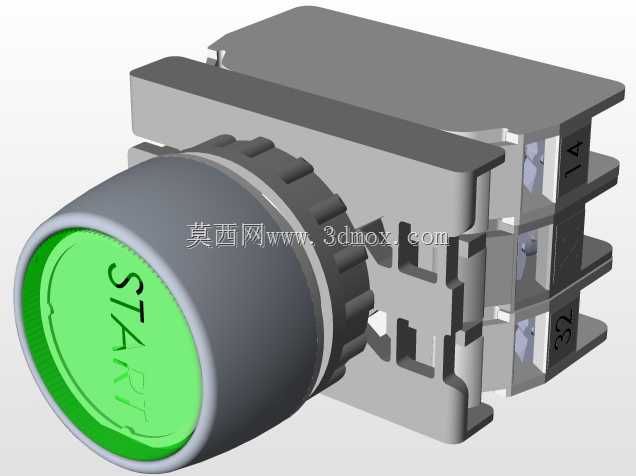

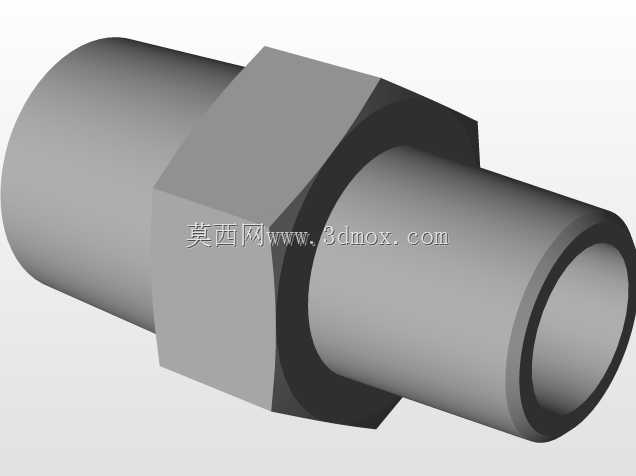

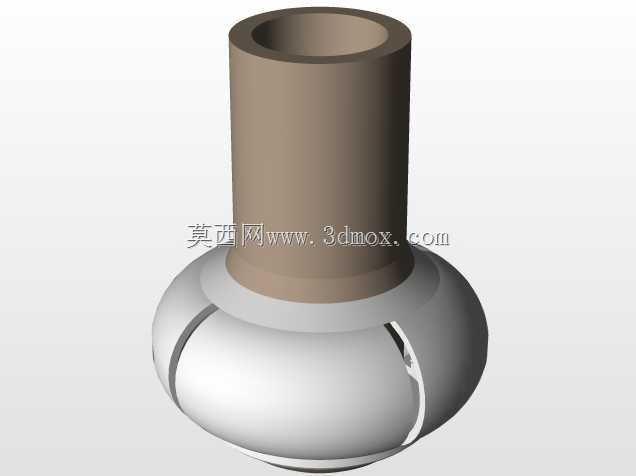

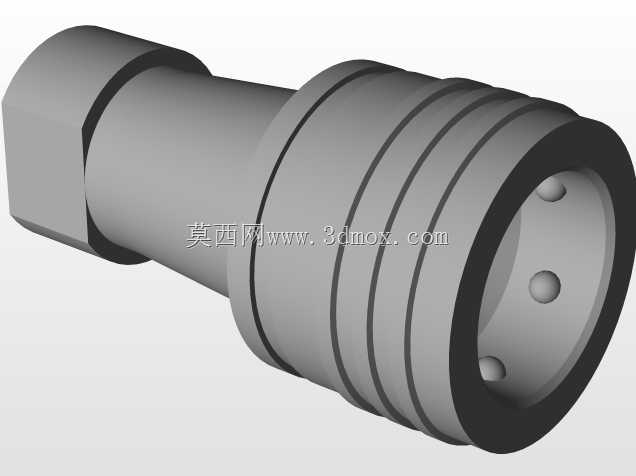

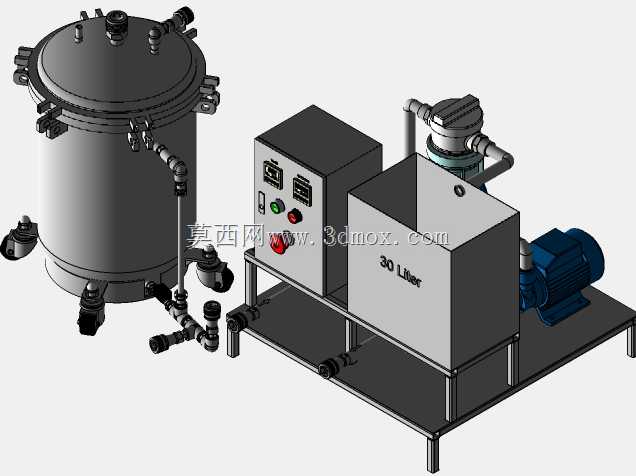

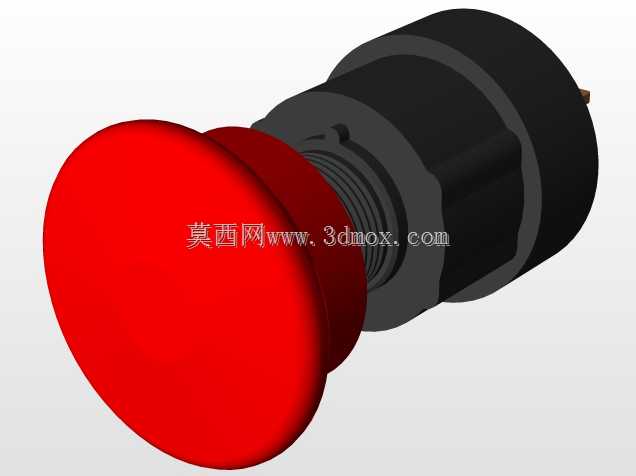

该套装置主要面向食品加工、精细化工、生物医药等行业的罐体内部清洗作业场景，针对立式承压罐、储料罐等密闭容器内部残留物料、结垢层的清洗需求设计，可替代传统人工进罐清洗的作业模式，大幅降低密闭空间作业的安全风险，同时提升清洗作业的标准化程度与清洗效率，避免人工清洗存在的清洁死角、清洗一致性差等问题。整套装置由承压储液罐、动力输送单元、控制柜体、集成机架四个核心部分组成，其中承压储液罐采用快开式卡箍密封结构，顶部设置排气阀、进液接口与压力检测接口，罐体底部配置带刹车的万向脚轮，可灵活调整作业位置，罐体侧面预留多组流体接口，可根据清洗需求接入不同规格的清洗管路，适配不同尺寸的待清洗罐体。动力输送单元采用离心泵搭配过滤组件的结构设计，可将清洗介质加压后输送至待清洗罐内部的高压喷嘴，通过喷嘴的高压射流实现罐体内壁、内部构件的全方位冲刷，过滤组件可拦截清洗介质中的固体杂质，避免杂质堵塞喷嘴或损伤泵体结构。控制柜体集成了设备启停控制、压力调节、运行状态指示等功能模块，柜体表面设置急停按钮与状态指示灯，操作逻辑清晰，一线作业人员经过简单培训即可完成操作，柜体与动力单元、储液罐之间的管路采用标准化快接接口，便于后期的维护与部件更换。整套设备采用撬装式集成机架设计，所有部件均固定在同一金属焊接机架上，机架底部设置支撑脚与脚轮，既可以在作业位置稳定固定，也可根据生产车间的布局调整移动，无需复杂的现场安装作业，仅需接入电源与清洗介质管路即可投入使用。设计过程中充分考虑了不同行业的清洗需求，储液罐的容积、泵体的输出压力均可根据实际作业场景调整参数，喷嘴的喷射角度、覆盖范围也可根据待清洗罐体的内部结构进行适配，可有效覆盖罐顶、罐壁、罐底的所有区域，确保清洗后罐体内部无残留，满足不同行业的清洁度要求。设备的管路布局采用横平竖直的排布方式，所有管路均做固定处理，避免设备运行过程中管路振动产生的松动、渗漏问题，电气线路与流体管路分开排布，消除安全隐患，整体结构紧凑，占用车间空间较小，可适配多数生产车间的场地布局要求。
