工业表面处理用喷砂机结构设计方案

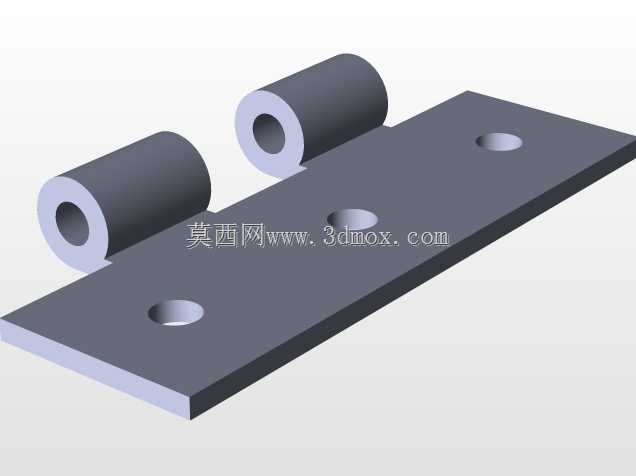

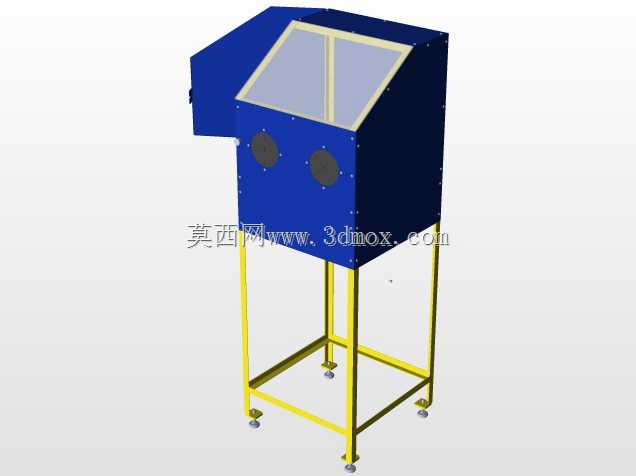

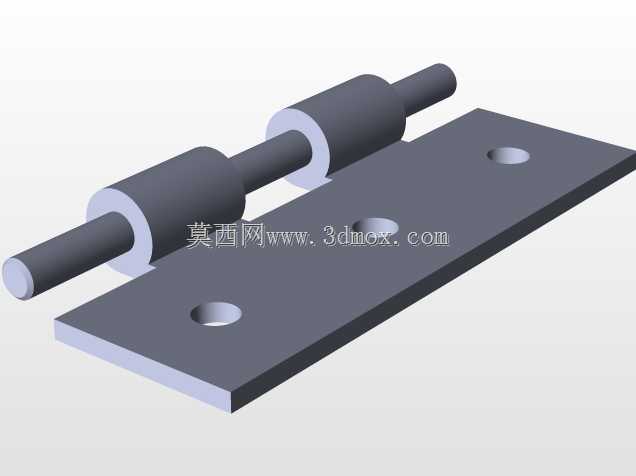

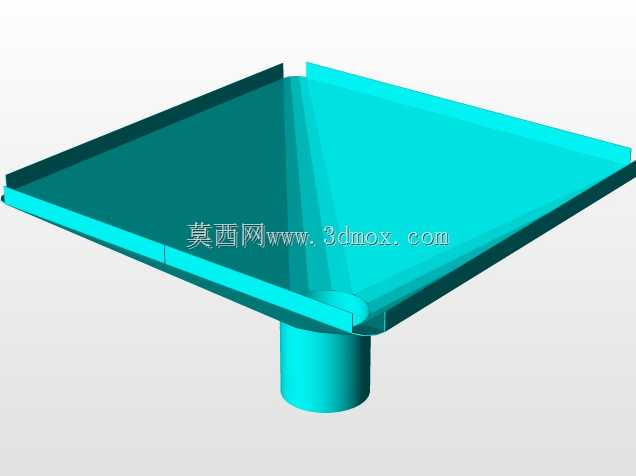

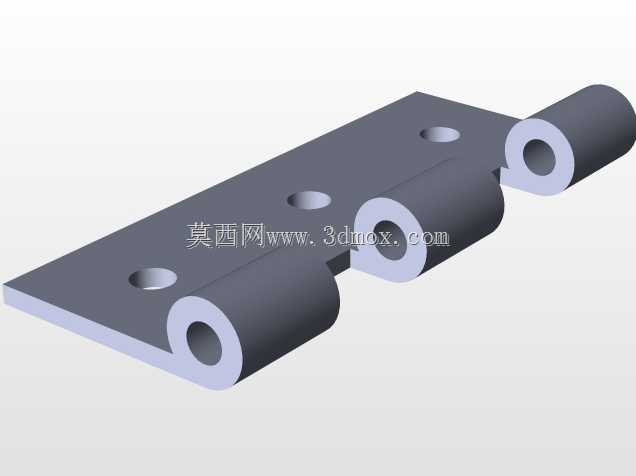

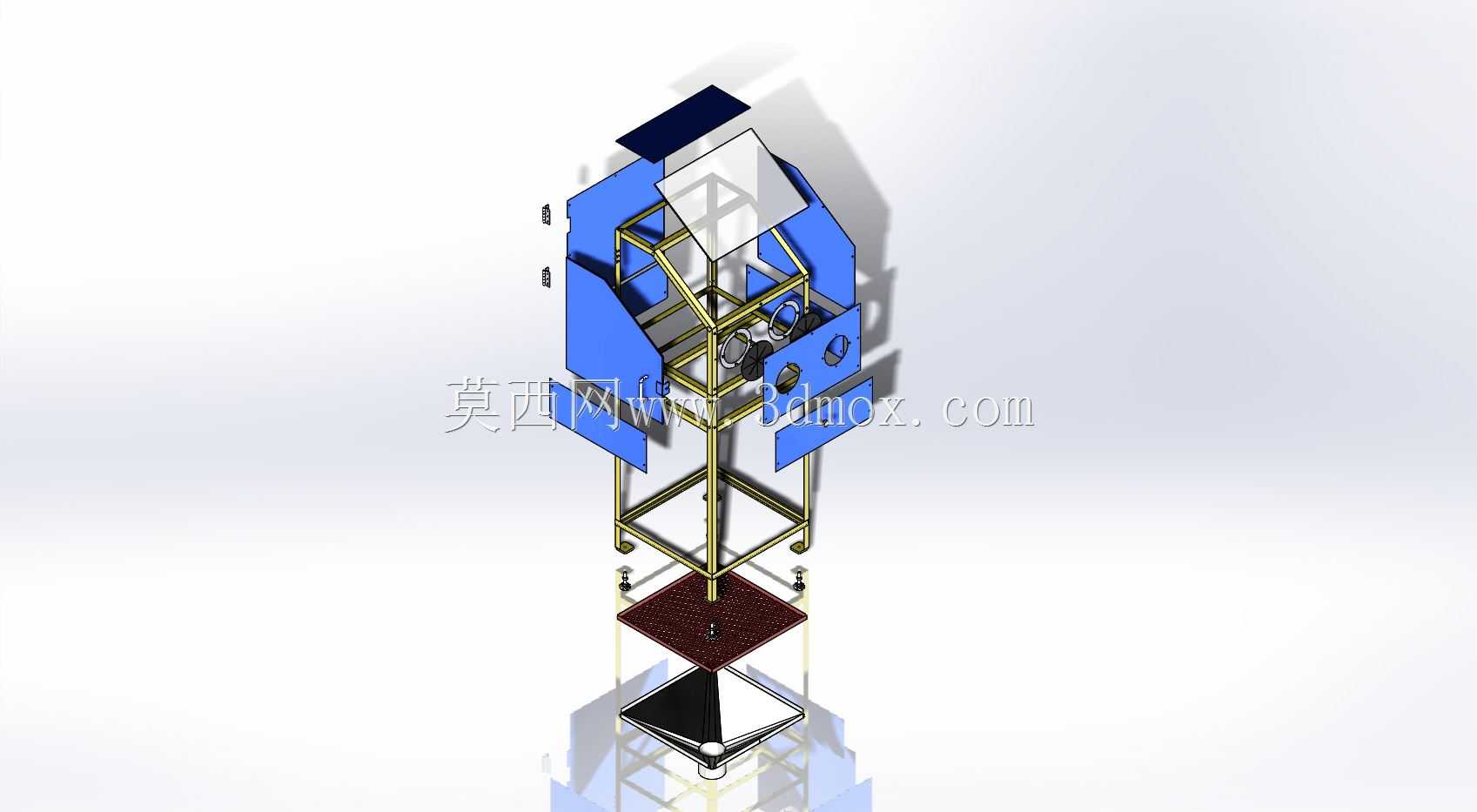

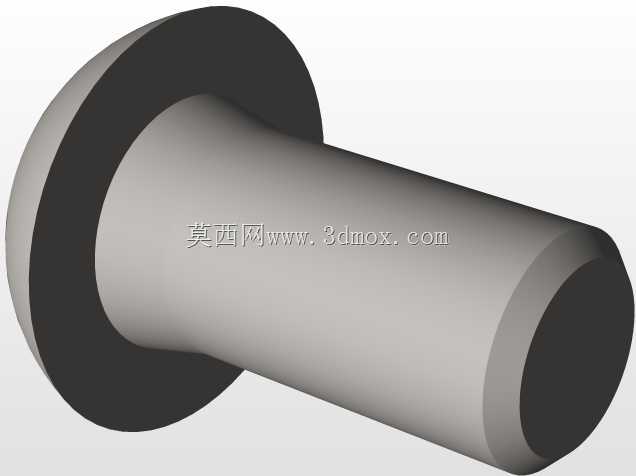

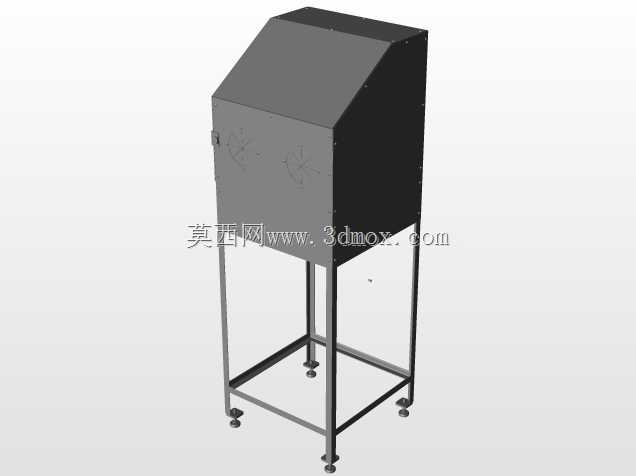

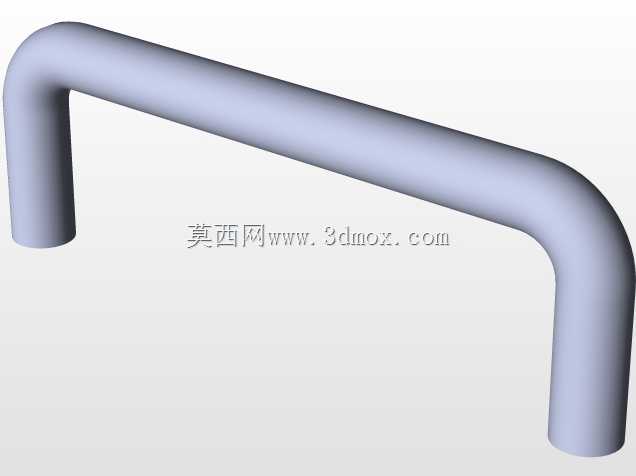

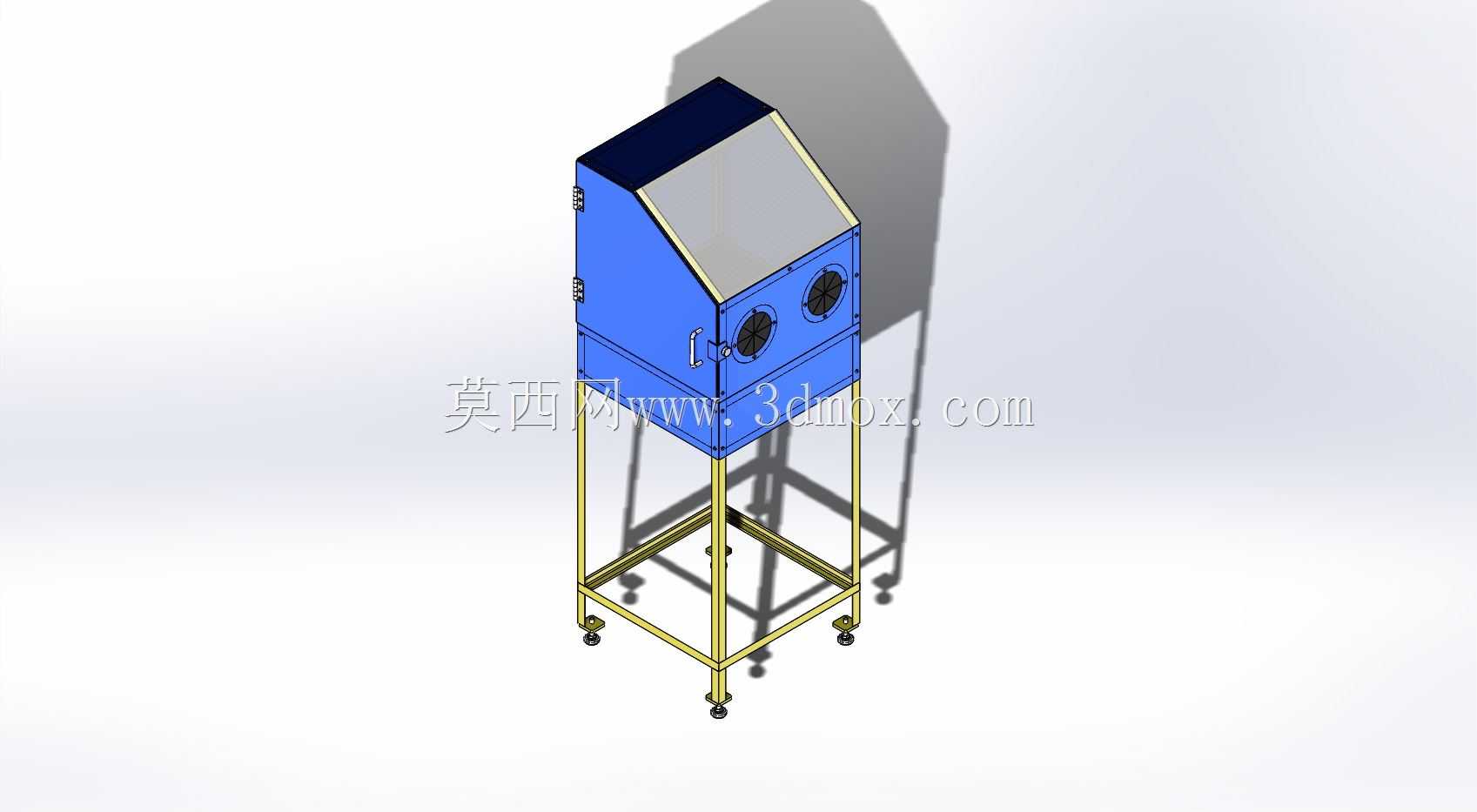

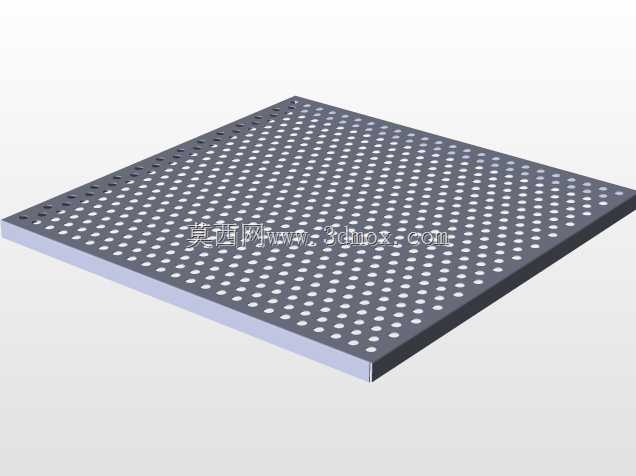

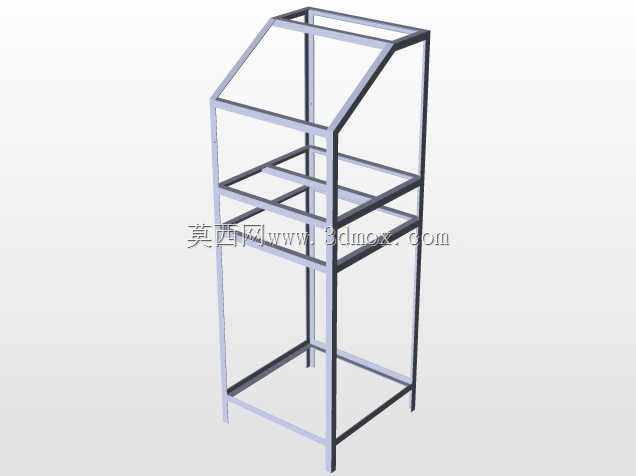

在机械加工、金属构件预处理、铸造后处理等多个工业场景中，表面处理环节的设备选型直接影响后续涂装、粘接、氧化等工序的最终质量，喷砂机作为干式物理表面处理的核心设备，其结构合理性决定了作业效率、处理均匀度以及现场作业的环保表现。这款喷砂机的设计首先围绕作业舱的密闭性展开，舱体采用加厚冷轧钢板折弯焊接成型，所有拼接焊缝做连续满焊后打磨平整，避免喷砂作业过程中磨料外泄，同时舱门边缘设置整圈耐磨损橡胶密封条，配合压紧式门锁结构，即便在0.6-0.8MPa的工作风压下，也能保证舱内负压状态，防止磨料和粉尘溢出到作业环境中。从实际作业需求出发，设备的操作工位设置了两个带耐磨橡胶袖套的操作孔，操作孔中心距离地面高度设置为1100mm，符合多数站立作业人员的手臂操作舒适区间，操作孔前方设置倾斜式观察窗，观察窗采用双层钢化玻璃结构，内层夹装耐磨有机玻璃挡板，可在挡板被磨料打花后快速更换，无需更换整块钢化玻璃，降低日常维护成本。设备的磨料回收系统采用底部漏斗式结构，舱体底部向中心回收口倾斜，倾斜角度设置为45度，大于常用棕刚玉、玻璃珠等磨料的自然休止角，保证磨料可以依靠自重顺利滑入回收管道，不需要额外设置舱底扫料结构，减少了设备内部的运动部件，降低故障概率。回收的磨料经过旋风分离器做粒径分级，合格的可用磨料被重新送入喷砂枪的料仓，破碎的细粉和剥离的工件碎屑被气流带入除尘滤芯仓，经过滤后洁净空气排出，粉尘落入集尘抽屉，整套气路的风量匹配经过计算，在保证磨料回收顺畅的同时，不会出现磨料被过多吸入除尘仓的浪费问题。喷砂系统的核心部件采用压送式喷砂结构，相比吸入式结构，压送式的磨料出口速度更高，处理效率可提升40%以上，适合处理铸件氧化皮、焊接件焊渣、钢材表面锈蚀层等附着力较强的表面杂质，喷砂枪的安装位置预留了多角度调节支架，既可以手持操作处理形状复杂的异形工件，也可以固定在支架上做批量小型工件的自动化喷砂处理，适配多品种小批量的加工场景。设备的整体外形尺寸控制在长1500mm、宽1200mm、高1900mm的范围内，安装时只需要预留周边500mm的操作维护空间，地面做普通水泥硬化即可，不需要额外做设备基础固定，适合中小型机加工车间、表面处理作坊的场地条件。舱内设置可更换的橡胶防护衬板，覆盖舱体内壁所有易被磨料直接冲刷的位置，衬板采用沉头螺栓固定，磨损后可以快速拆卸更换，延长设备主体的使用寿命。设备的电气控制部分集中布置在舱体侧面的密封电控箱内，所有气路电磁阀、压力调节阀都设置在电控箱旁的气路安装板上，日常排查故障时不需要拆开设备主体外壳，维护操作便捷。考虑到作业过程中的照明需求，舱内顶部设置两盏防爆型LED照明灯，照明亮度达到800lux以上，保证观察窗视角内没有照明死角，操作人员可以清晰观察工件表面的处理状态，避免出现局部漏喷或者过度喷砂的问题。在磨料选型适配性上，设备的料仓和回收管路可以兼容棕刚玉、白刚玉、玻璃珠、钢丸、核桃砂等多种常用喷砂磨料，只需要根据处理需求调整风压参数和旋风分离器的风量调节板开度，就可以实现从金属件除锈粗化到精密件去毛刺光饰的不同工艺要求，不需要对设备结构做额外改造。设备的除尘系统采用聚酯纤维覆膜滤芯，过滤精度达到0.5μm，排放浓度满足工业车间粉尘排放要求，不需要额外外接中央除尘管道，独立设备即可完成全部作业流程，对于没有配套集中除尘系统的小型生产场地十分友好。从结构设计的冗余度考虑，设备的所有承压气路部件都采用1.5倍工作压力的安全系数选型，喷砂管采用高耐磨橡胶管，接头处做防脱卡扣固定，避免作业过程中管路脱落造成安全隐患。舱内的工件承载网采用高锰钢材质焊接成型，网格间隙设置为10mm，既可以保证磨料顺利漏下回收，也能承载最大100kg的工件重量，满足多数中小型金属构件的处理承重需求。
