轴类零件直径圆度检测工装

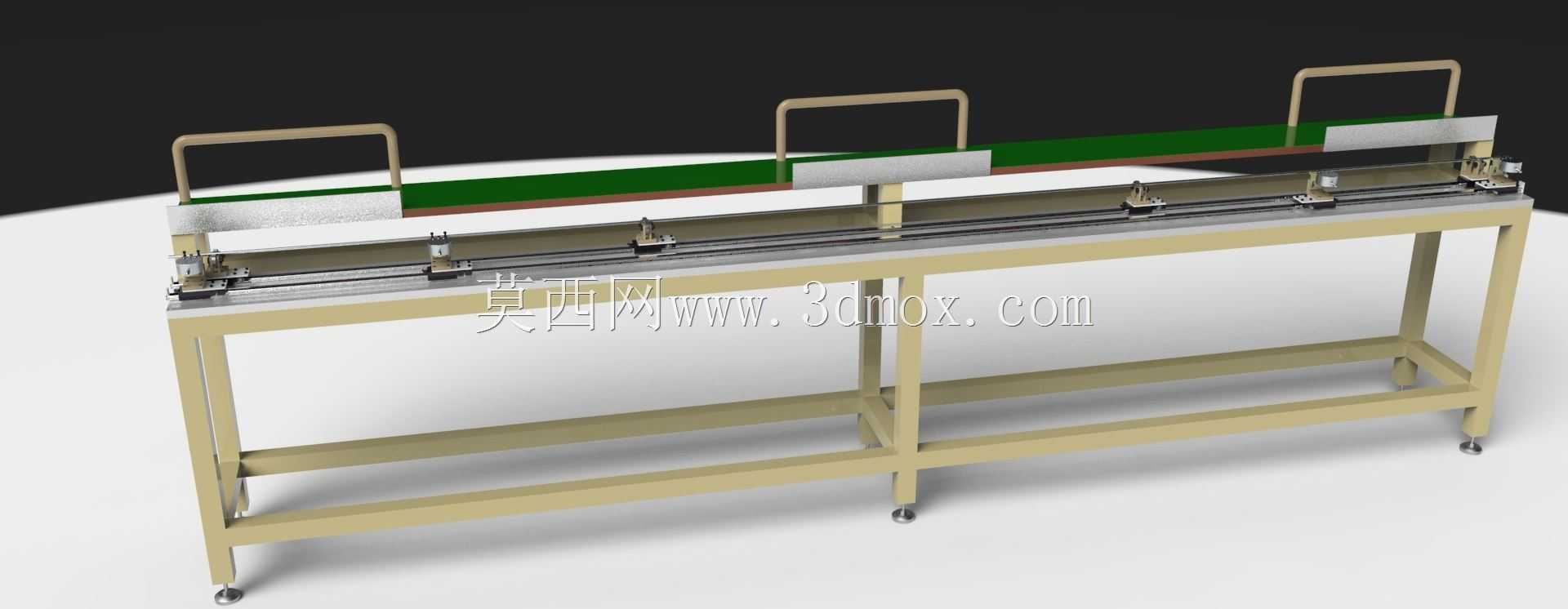

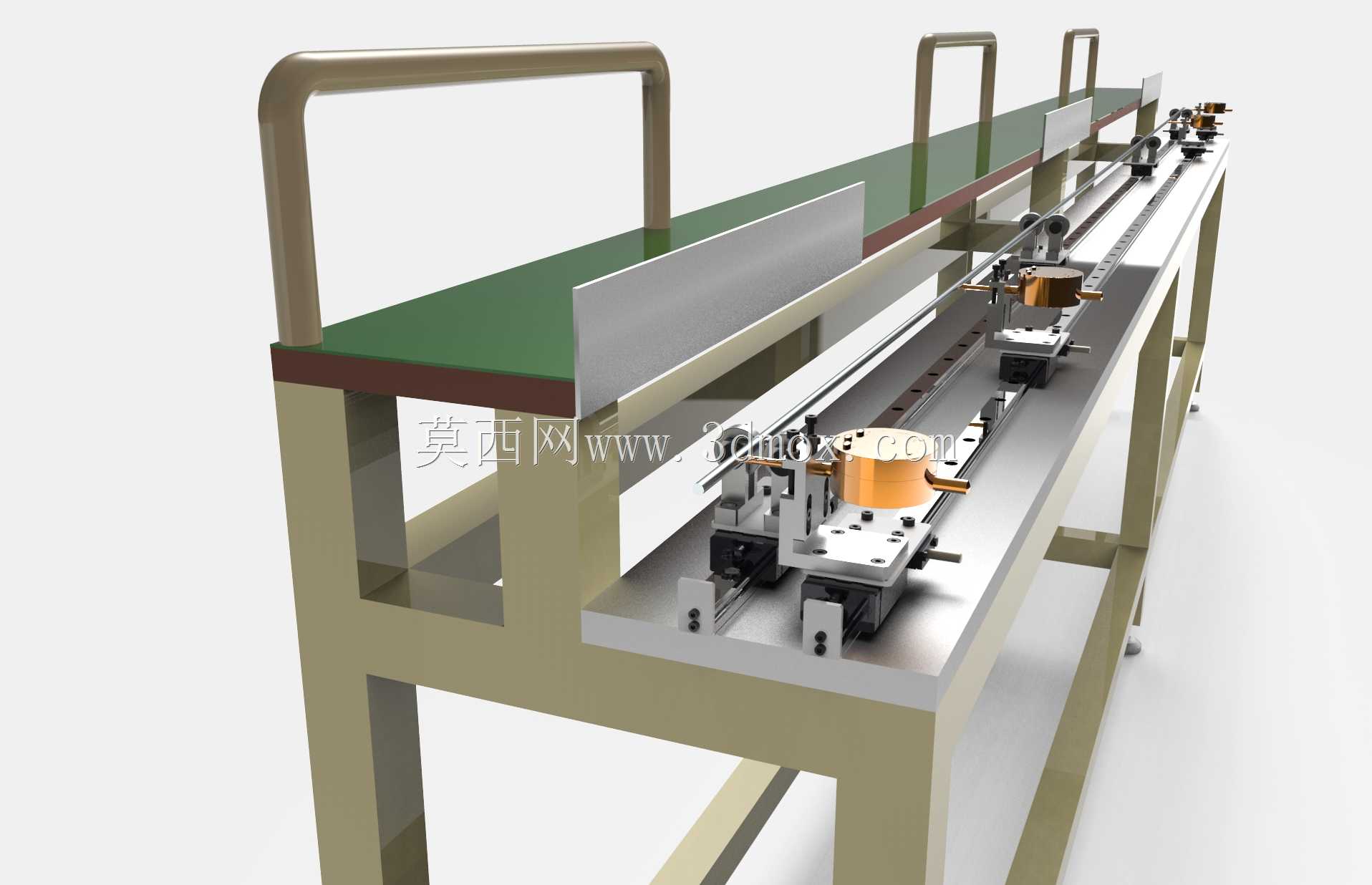

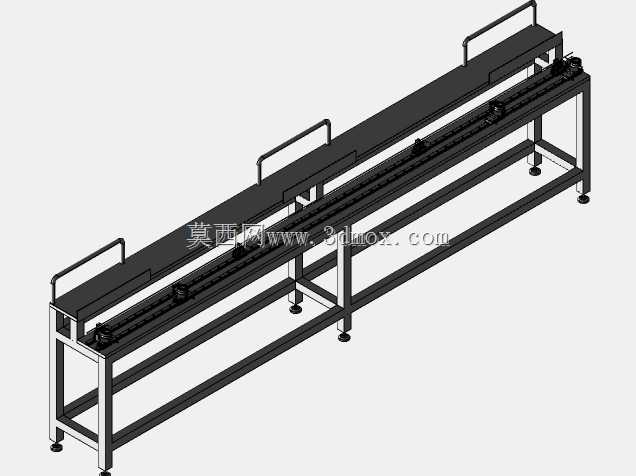

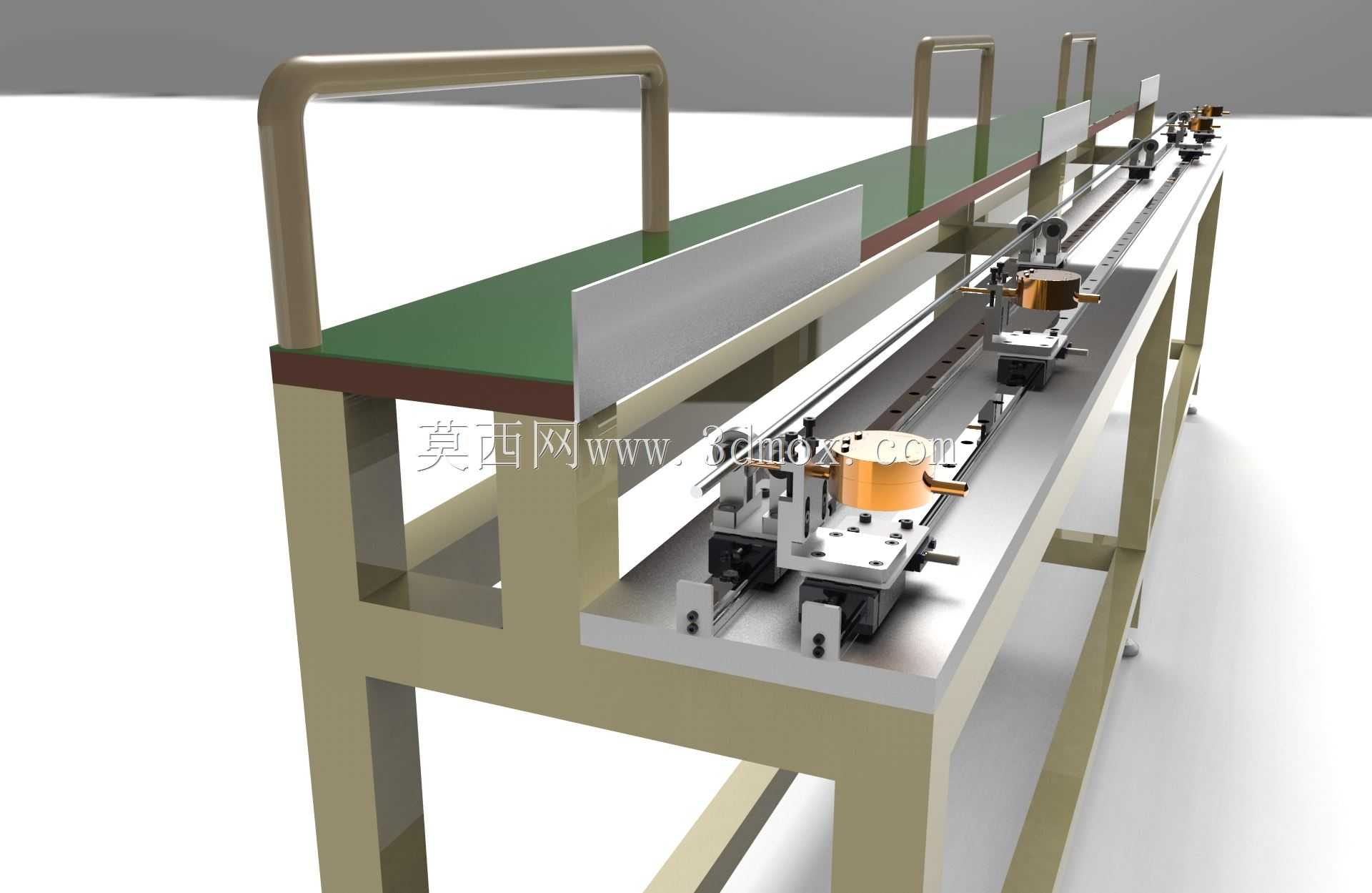

这款轴类检测工装主要应用于机械加工车间的轴类零件终检工序、装配线进料质检环节，也可适配轴承生产、电机制造、传动部件加工等场景下的回转类轴件尺寸与形位公差检测，替代传统人工手持量具的抽检模式，满足批量生产过程中轴件的快速全检需求，有效降低人工检测的主观误差，提升质检环节的一致性与效率。设备的核心用途是针对阶梯轴、光轴等各类回转轴类零件，完成外径尺寸偏差、轴身圆度误差的快速检测，可快速识别轴件的椭圆变形、局部尺寸超差、磕碰导致的圆度异常等质量问题，避免不合格轴件流入后续装配环节，防止因轴件尺寸不合格引发的装配卡滞、传动异响、轴承过早磨损等整机故障。从功能特性来看，该工装采用长条形台架式布局，台面上设置多组可沿导轨滑动的检测定位工位，可适配不同长度规格的轴类零件装夹检测，每个工位配备定位夹紧结构与检测基准面，检测时轴件可绕自身轴线回转，配合检测元件即可完成整圈圆度与多点直径数据的采集；台架一侧设置带防护边的操作台面，可放置检测记录工具、合格标识物料，方便质检人员同步完成检测记录与零件分拣操作，台架两端设置扶手结构，方便设备短距离移位调整，底部配备可调支撑脚，可适应车间不同平整度的地面安装需求，保证检测基准的水平度。在设计思路上，该工装优先考虑检测操作的便捷性与定位精度，整体框架采用型钢焊接结构保证刚性，避免检测过程中框架形变影响检测结果；导轨采用线性导向结构，保证工位滑动顺畅无卡滞，定位后可快速锁紧，适配不同轴长的快速调整；检测工位的定位基准采用V型定位结构，可自动适配不同直径的轴件中心定位，无需针对不同轴径更换定位块，降低换型调整时间；操作台面采用防静电耐磨面板，适配车间长期使用的耐磨需求，同时避免轴件放置时磕碰刮伤表面。从外形尺寸与安装边界来看，该工装为长条形窄幅设计，整体长度适配常规3米以内的长轴检测需求，宽度控制在0.8米左右，高度适配站立操作的人体工学高度，无需额外搭建操作平台，可直接放置在车间质检区地面或常规工作台上使用，设备无复杂外接管线需求，仅需固定支撑脚即可投入使用，对安装场地的空间要求较低，可灵活布置在生产线旁的质检点位，减少零件转运的距离。
