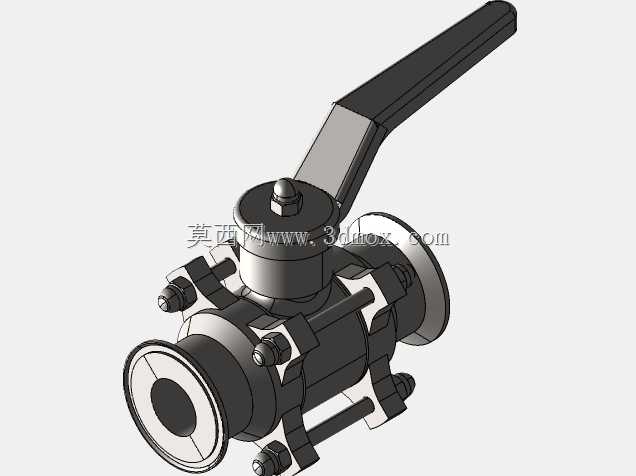

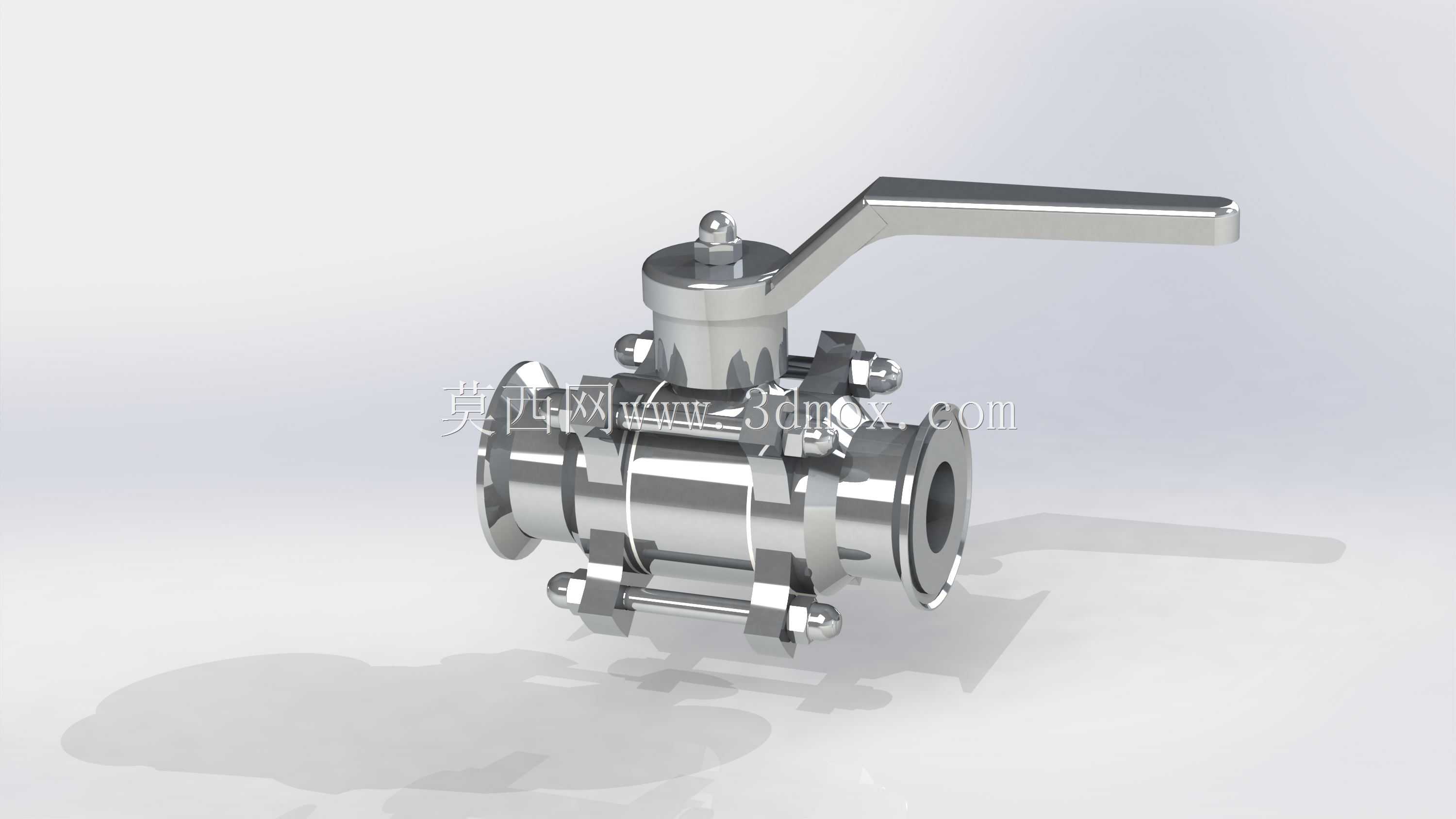

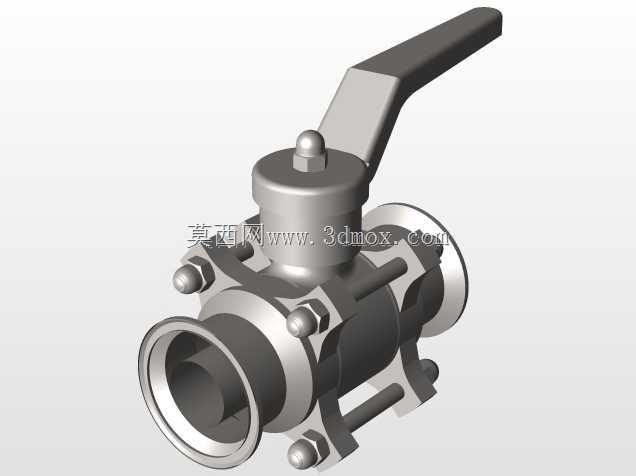

制药卫生级快装三片式球阀结构设计

这款球阀主要面向制药生产场景的流体管路控制需求，适配制药洁净车间的物料输送、工艺介质通断管控环节，可满足制药生产中对卫生级、无滞留、易清洁的管路配件要求，能够在纯化水、药液、洁净工艺气体的输送管路中承担流量截断与通路切换功能，适配制药行业严格的卫生管控标准，避免管路内介质残留引发的交叉污染风险。从功能特性来看，该款三片式结构的球阀采用杠杆式手柄驱动，通过手柄旋转90度即可实现阀门的全开与全关操作，操作力矩小，开关动作干脆无迟滞，内部密封结构贴合紧密，在额定工作压力下可实现零泄漏截断，不会出现介质内漏外渗的问题，保障制药生产过程的管路密封性与工艺稳定性。三片式的阀体结构设计，让阀门在后期维护时无需将整个阀体从管路上完全拆卸，仅需拆开阀体两侧的连接螺栓即可取出内部的阀芯与密封组件，大幅降低洁净管路的维护难度与维护耗时，减少维护过程对洁净生产环境的干扰。在设计思路上，这款球阀整体采用卫生级抛光处理，内外壁光滑无死角，所有与介质接触的部位均做圆弧过渡处理，不存在容易积存物料的凹陷、缝隙结构，能够适配CIP在线清洗与SIP在线灭菌的工艺要求，可耐受高温蒸汽灭菌的温度与压力冲击，不会在反复灭菌过程中出现密封变形、材质劣化的问题。阀门两端采用快装卡箍连接结构，安装时无需复杂的法兰对中、螺栓紧固操作，仅需匹配对应规格的卫生级卡箍即可完成快速装拆，能够大幅缩短洁净管路的安装施工周期，也方便生产过程中根据工艺需求快速调整管路布局。从安装边界来看，这款球阀的结构紧凑，手柄旋转所需的操作空间预留量小，不会在密集排布的洁净管路中与周边管路、设备产生干涉，阀体的轴向尺寸短，相较于同通径的法兰式球阀能够节省近三分之一的管路安装空间，适配制药车间内紧凑排布的工艺管路布局需求。阀门的流道采用全通径设计，内部流道直径与连接管路的内径完全一致，介质流经阀门时不会产生流道缩径带来的阻力激增、物料积存问题，既能够降低管路输送的动力损耗，也能避免高粘度药液在阀门处滞留引发的物料变质、交叉污染风险，完全匹配制药生产过程中对流体管路配件的卫生性、可靠性、易维护性的多重要求。
