石化管路用三通式截止阀结构设计

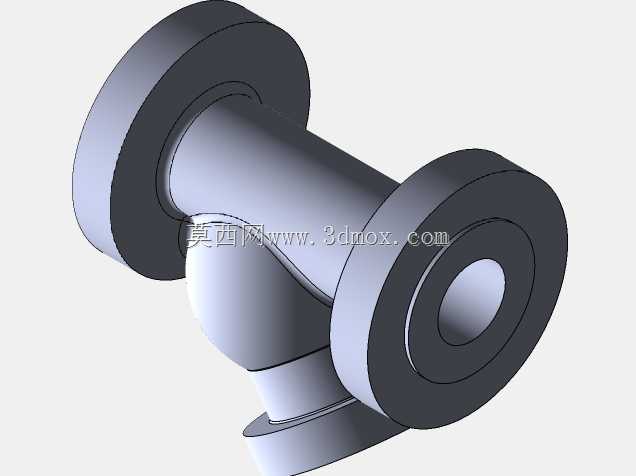

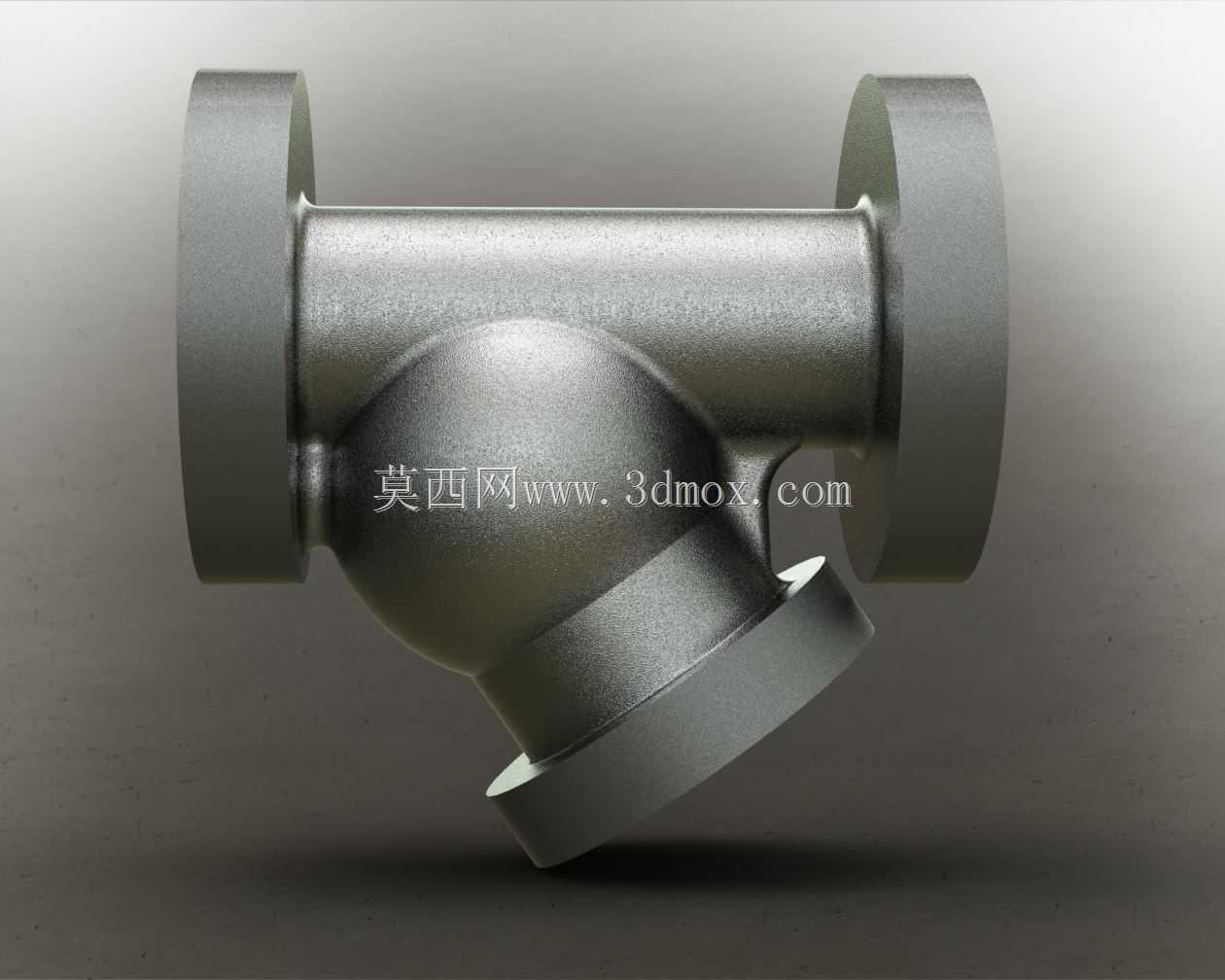

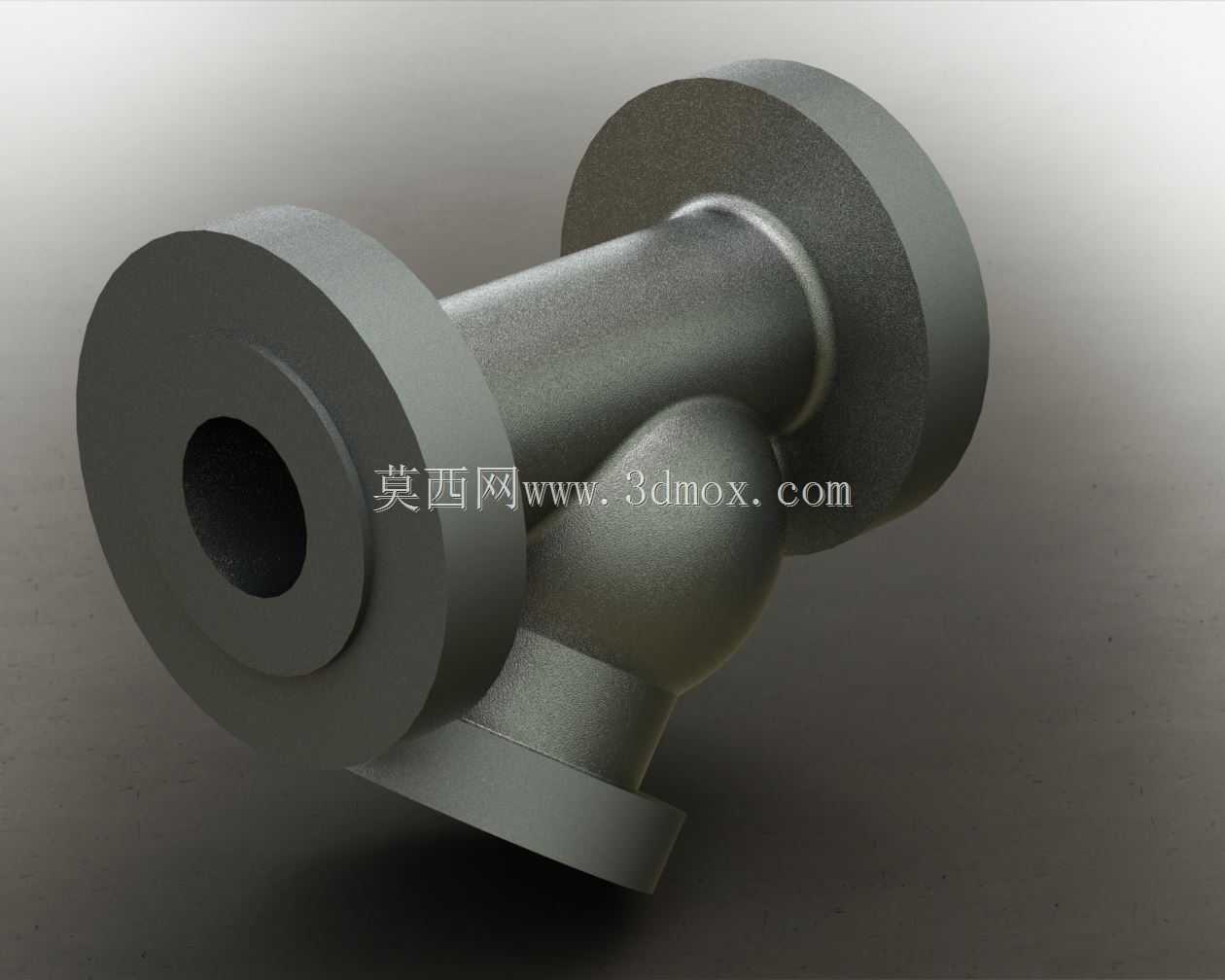

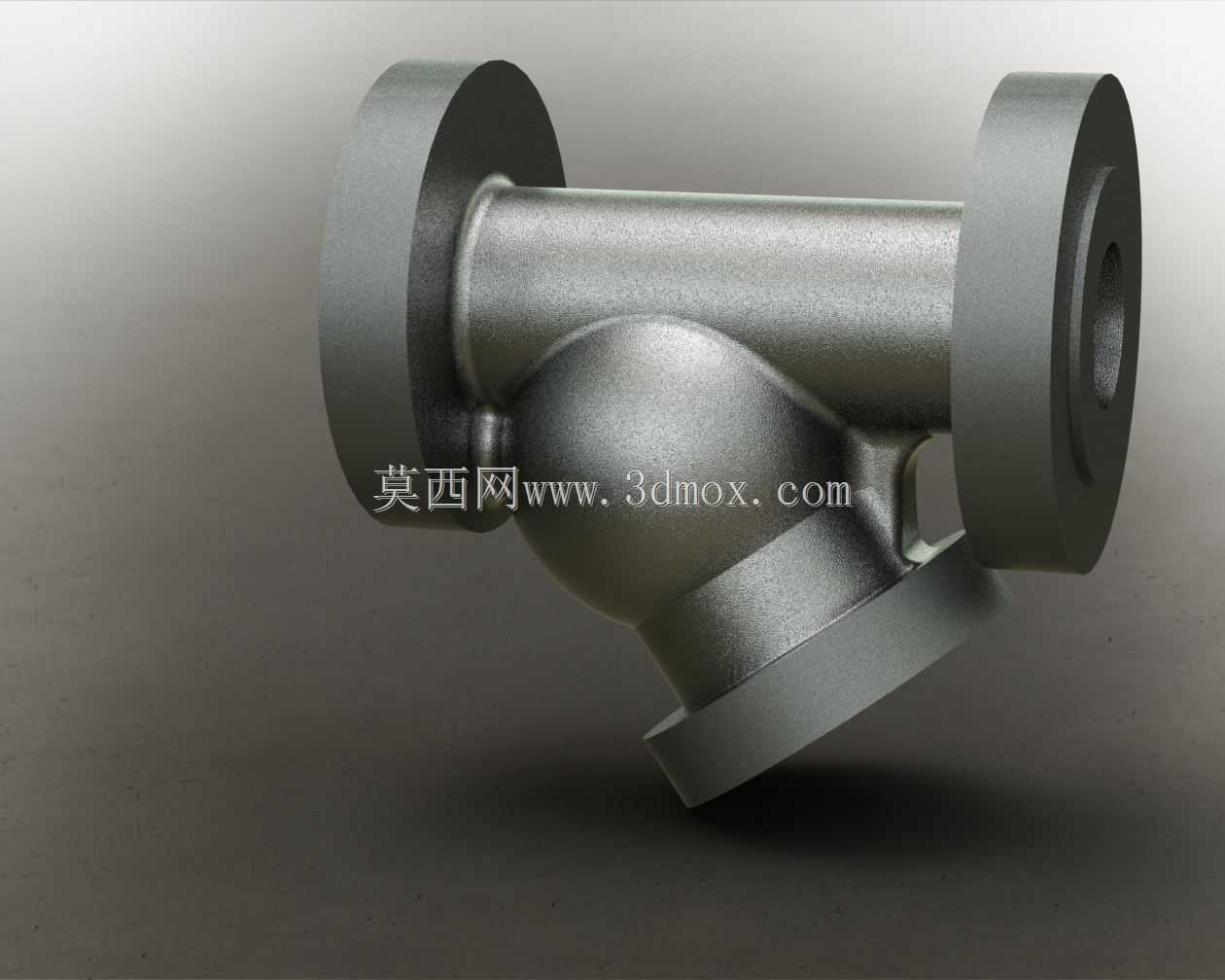

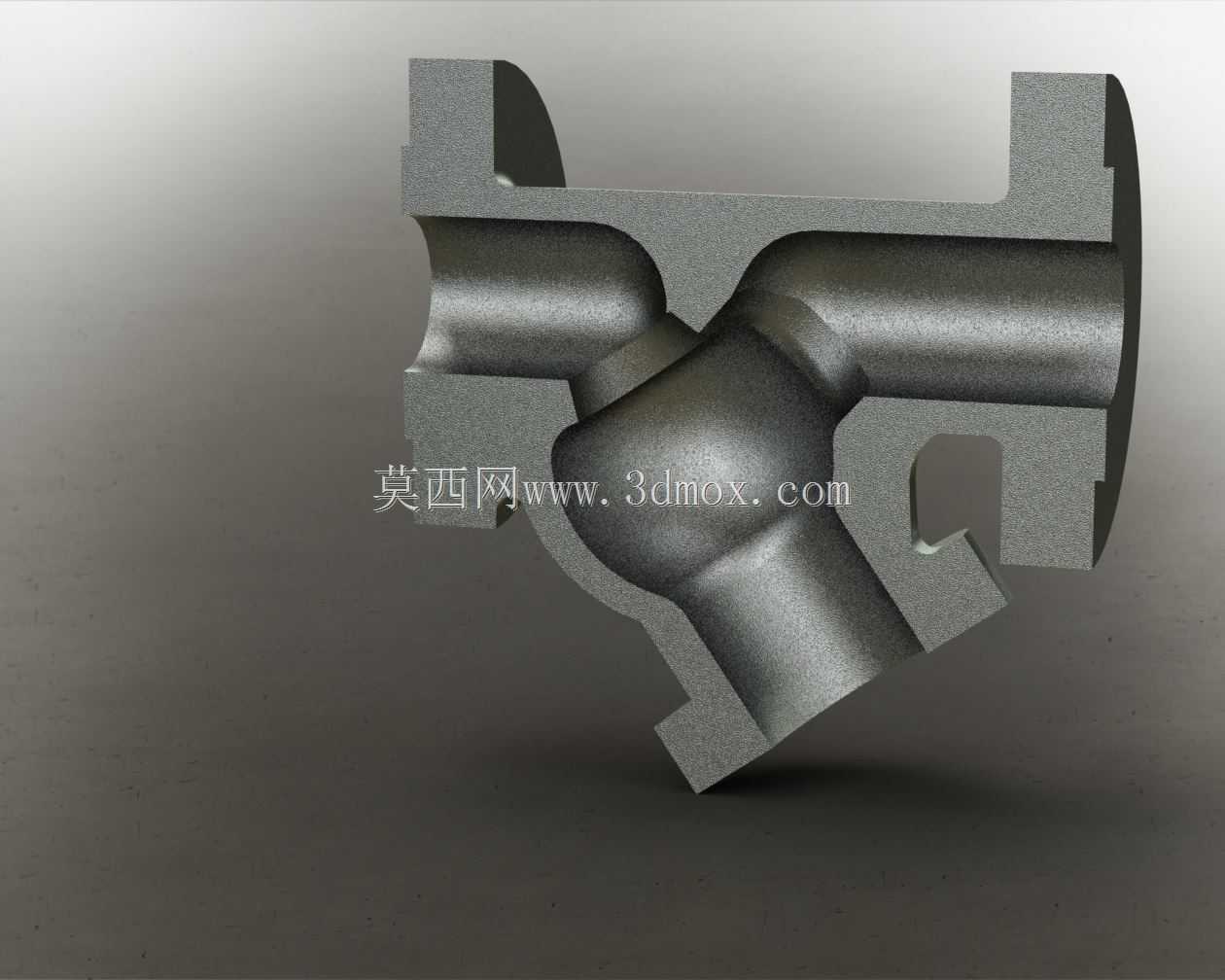

这款三通式截止阀主要应用于石油化工领域的工艺管路系统中，承担着管路介质流向切换、截断与流量调节的核心作用，可适配原油、炼化成品油、化工腐蚀性介质等多种流体的输送工况，在石化装置的馏分输送、介质分配、工段隔离等场景中能够稳定发挥作用，有效保障管路系统的运行可控性。从功能特性来看，该阀采用三通式流道结构，相比普通两通截止阀可省去额外的管路三通接头与配套阀门组，减少管路连接点的泄漏风险，同时缩小管路安装所占用的空间；内部阀芯采用球面贴合密封结构，密封面接触面积均匀，启闭过程中密封面磨损量小，在带压工况下也能保证可靠的密封性能，避免介质内漏与外漏问题；阀体采用WCB碳素铸钢材质，具备良好的耐压强度与耐温性能，可适配中高压的石化管路工况，抗介质冲刷能力较强，能够长期在复杂工况下保持结构稳定性。在设计思路上，这款阀门优先考虑了石化工况的可靠性需求，流道设计采用平滑过渡的圆弧结构，减少介质在流道内的湍流与阻力损失，降低介质高速流动对阀体内壁的冲刷损耗；两端连接法兰采用标准管路法兰尺寸，可直接与同压力等级的石化管路对接，无需额外加工转换接头；阀体外部的加强筋结构根据铸造工艺与受力需求布置，既能够平衡铸造过程中的冷却应力，避免铸件出现缩松、裂纹等缺陷，又能提升阀体整体的承压能力，在管路压力波动时减少阀体变形的概率。从安装边界来看，该阀门的三个接口法兰端面保持精准的垂直与平行度公差，安装时可直接贴合管路法兰的密封面，无需额外调整角度；阀体整体的外形轮廓充分考虑了管路安装的操作空间，手轮安装位置预留了足够的操作间隙，日常启闭操作与后期维护检修时无需拆卸周边管路即可完成操作；阀体底部的支撑结构可适配管路支架的安装固定，在大口径管路应用中能够分担阀门自重对管路接口产生的应力，避免长期运行后接口处出现变形泄漏问题。整体结构在满足功能需求的前提下，兼顾了铸造生产的工艺性与现场安装维护的便捷性，适配石油化工场景下长期连续运行的使用要求。
