对夹式旋启单向止回阀结构设计

这款对夹式旋启止回阀主要应用于民用给排水、市政输水、暖通循环、低压工业流体输送等管路场景中，核心作用是管控管路内流体的单向通行，避免介质反向流动引发的泵组叶轮反转、管路水锤冲击、介质倒流污染等问题，是流体输送系统中保障管路运行安全的核心基础部件。

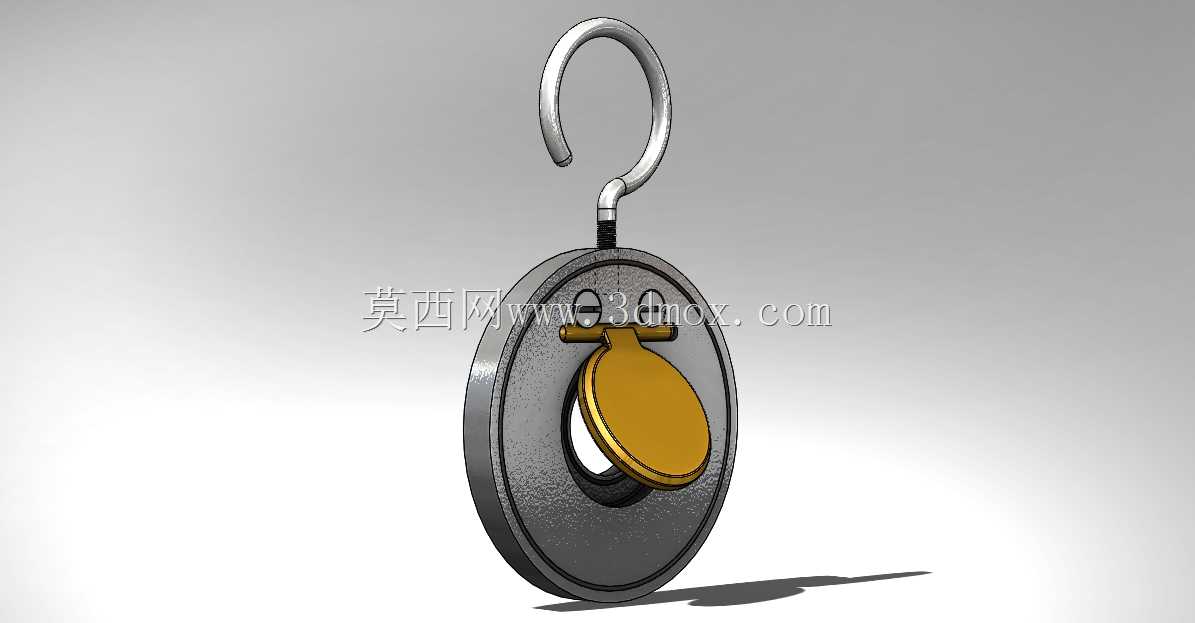

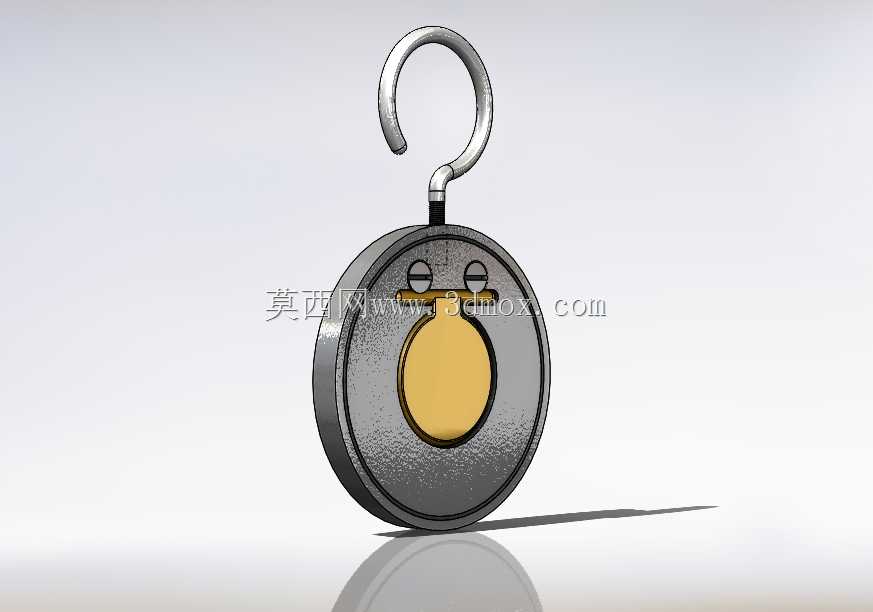

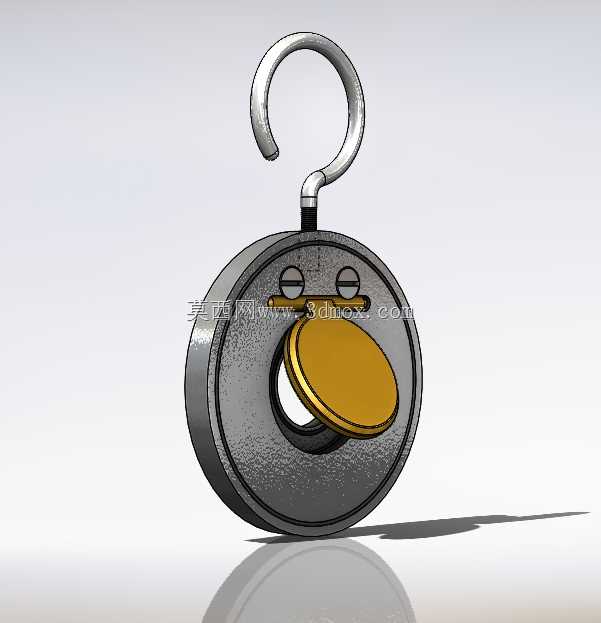

从功能特性来看，该止回阀采用旋启式阀瓣结构，阀瓣通过顶部铰接结构与阀体上部连接，当管路内介质正向流动时，流体推力会推动阀瓣绕铰接轴向上摆起，阀瓣脱离密封面形成通畅的过流通道，介质可顺利通过阀门；当管路内介质出现反向流动趋势时，阀瓣会在自身重力与反向介质推力的共同作用下快速回落，贴合在阀体密封面上，彻底截断反向流路，实现止回功能。相较于升降式止回阀，这款旋启结构的流阻更小，对介质流动的压力损失更低，适配的介质流速范围更宽，同时对夹式的安装结构不需要额外配置法兰配对组件，整体安装空间占用更小，适配狭窄的管路安装场景。

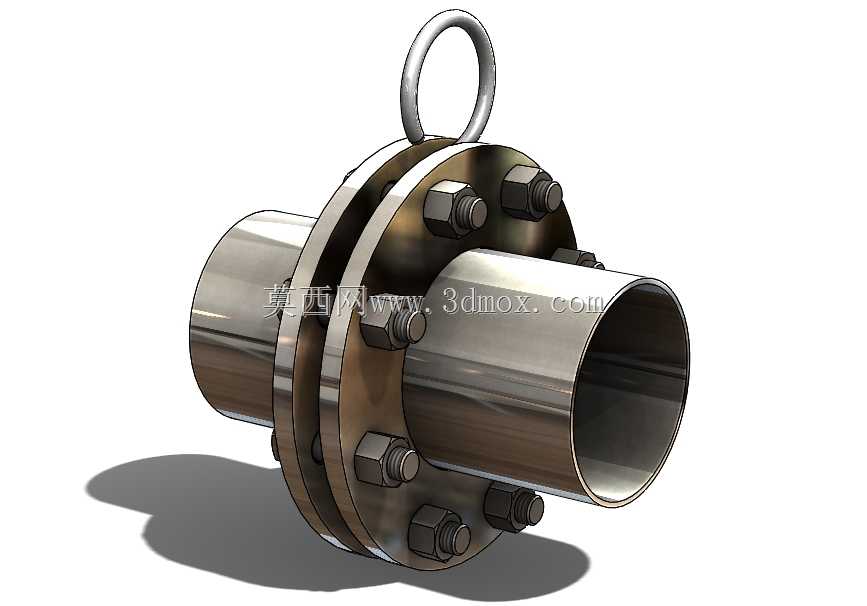

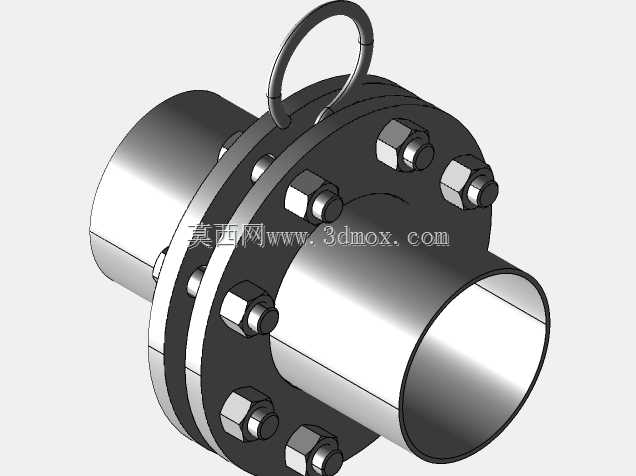

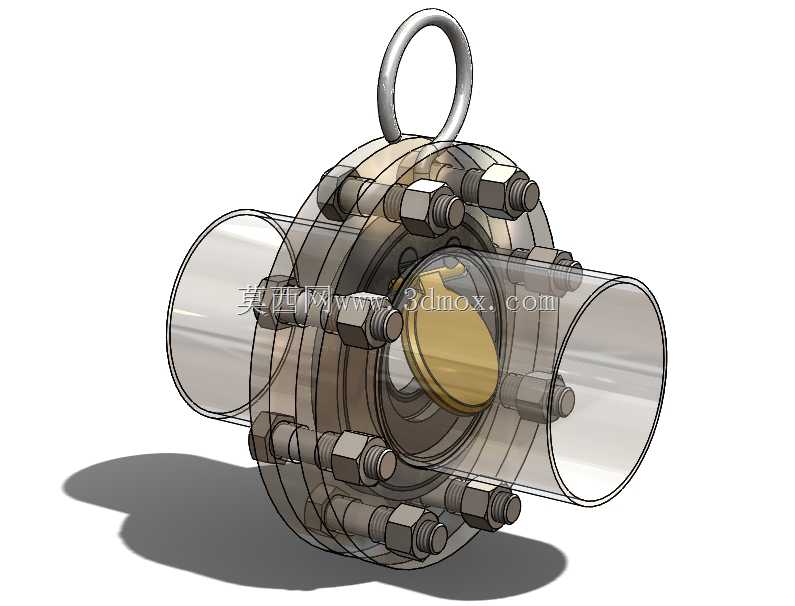

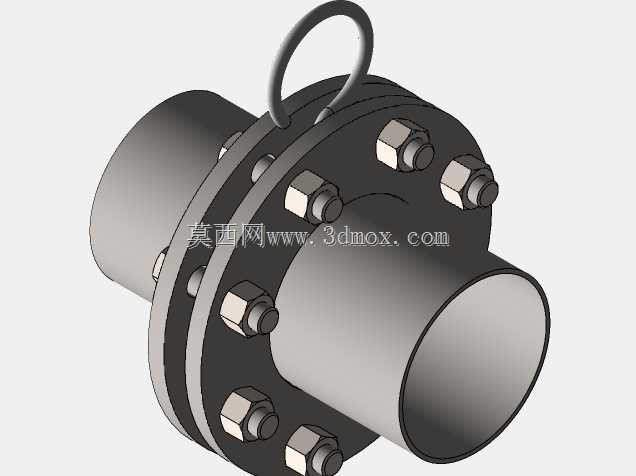

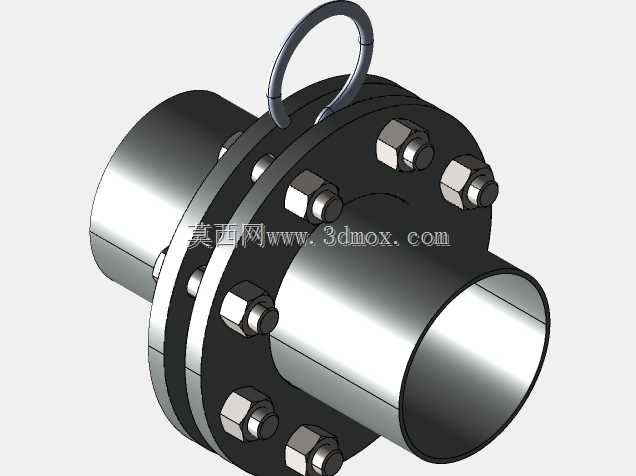

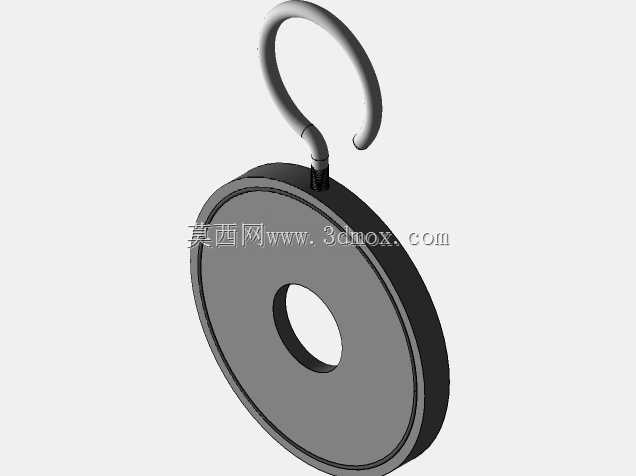

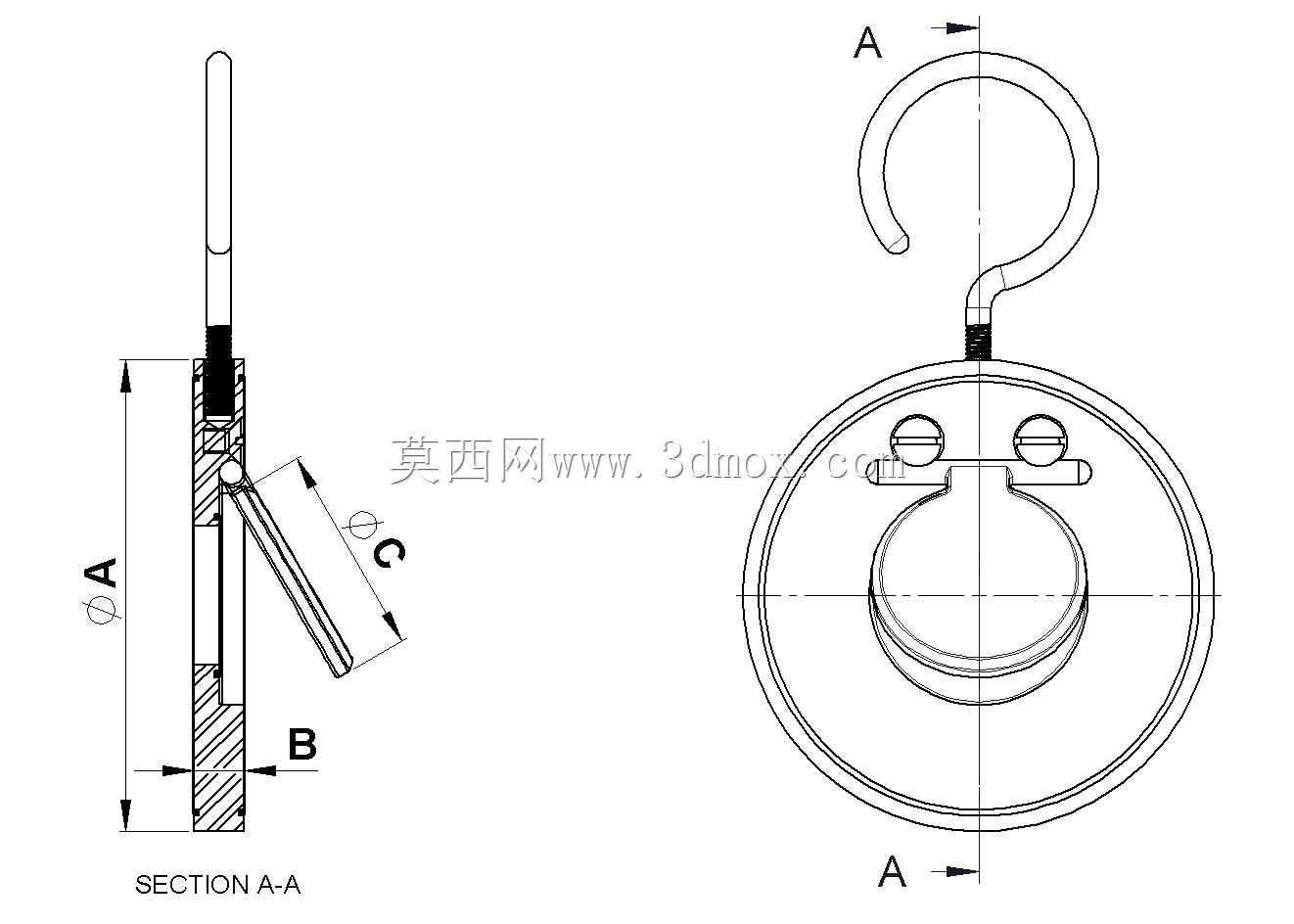

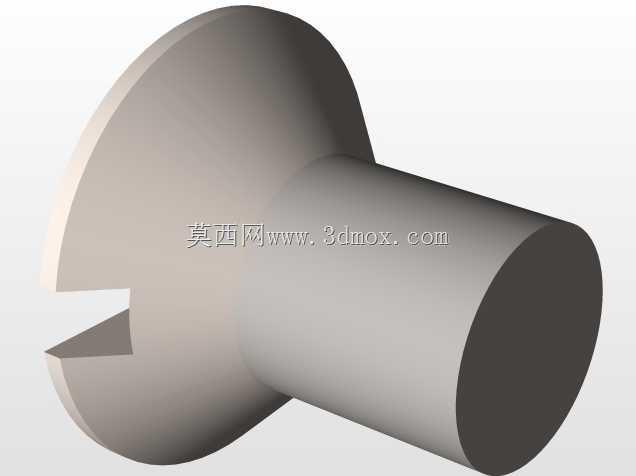

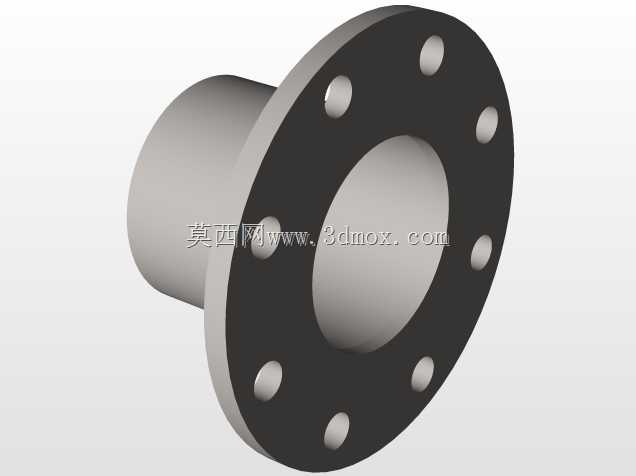

在设计思路上，这款阀门采用薄型圆盘式阀体结构，整体外形为扁平圆形，阀体两侧为平整的密封端面，安装时直接夹在两片管路法兰之间，通过法兰螺栓的夹紧力实现固定与端面密封，不需要在阀体上额外加工法兰连接结构，大幅压缩了阀门的轴向尺寸，同时降低了阀体整体重量。阀瓣采用偏心铰接布置，铰接点位于阀体内腔上部的中心位置，保证阀瓣摆动过程中不会与阀体内壁产生运动干涉，同时阀瓣密封面采用斜面贴合设计，回落时可实现自动对中，保证密封面的贴合精度，降低长期使用后的密封泄漏风险。顶部设置的吊装挂钩结构，方便阀门在安装过程中的吊装转运，也可作为长期使用中的辅助固定点位，避免大口径阀门在长期管路振动下出现移位问题。

从安装边界来看，这款对夹式阀门的轴向厚度远小于同口径法兰式止回阀，安装时不需要预留过长的管路轴向空间，仅需保证两片管路法兰之间的间距与阀体厚度匹配即可，安装时需注意阀体上标注的介质流向箭头与管路实际流向一致，避免装反导致阀门无法正常工作。阀门的过流通道采用平滑圆弧过渡设计，没有突兀的结构凸起，可减少介质流动过程中的紊流与涡流，降低管路运行的振动与噪音，同时平滑的内壁结构也不容易积存介质杂质，可降低杂质卡涩阀瓣导致密封失效的概率，适配清水、低粘度油品等多种洁净低压介质的输送场景。
