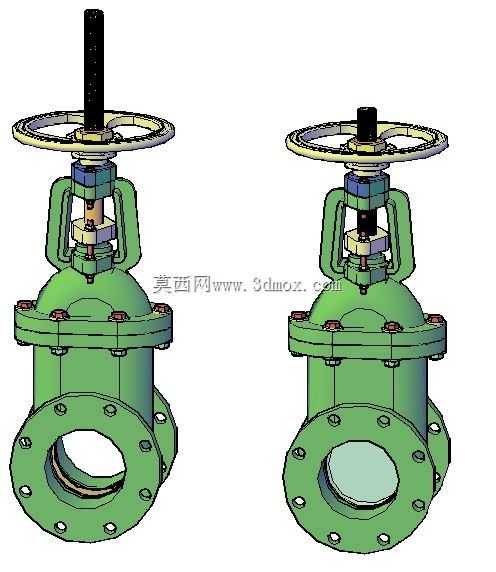

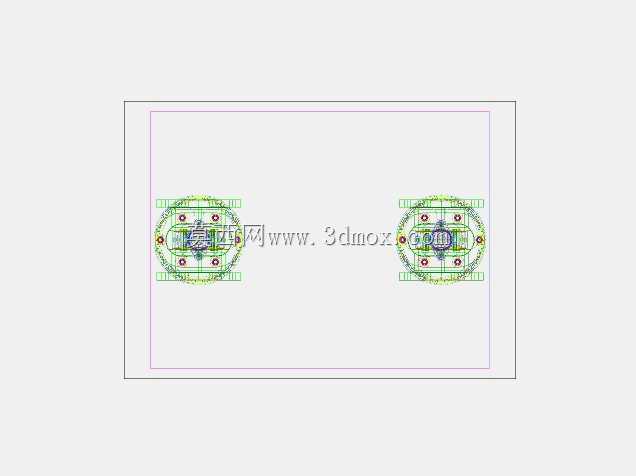

明杆法兰式升瓣闸阀结构设计

这款升瓣结构闸阀主要应用于市政给排水、暖通循环水、工业清水输送、低压流体输送等管路系统中，作为管路通断控制的核心部件，安装在管线的节点位置，承担截断或连通管路内介质的作用，适配清水、无强腐蚀性的中性流体介质工况，日常操作通过顶部手轮完成启闭动作，无需额外辅助动力，适合现场手动操作的常规管路场景。从功能特性来看，该闸阀采用升瓣式密封结构，启闭过程中阀瓣沿阀杆轴向垂直升降，全程无旋转摩擦，密封面磨损量小，长期使用的密封可靠性更有保障，明杆结构的设计可以让操作人员直观通过阀杆伸出高度判断阀门的启闭状态，避免误操作带来的管路风险，手轮采用轮辐式结构，操作力矩分配均匀，单人即可完成大口径阀门的启闭操作，无需借助加力杆即可达到额定密封压紧力。设计过程中优先考虑了安装适配性与维护便捷性，阀体采用整体铸造的法兰连接结构，两端法兰的螺栓孔采用均匀圆周排布，匹配同压力等级的国标法兰尺寸，安装时可直接与管线法兰对接，无需额外加工转接件；阀体中部的阀盖连接采用螺栓紧固结构，中法兰处设置密封垫片，长期使用若出现密封件老化，可直接拆卸阀盖更换内部密封件与阀瓣组件，无需将整个阀体从管线上切割拆除，大幅降低后期维护成本。外形结构上，阀体流道采用全通径设计，介质流经阀门时的流阻极小，不会产生明显的压降与紊流，适合对管路压力损失要求严格的长距离输送管线；手轮的外径尺寸结合操作力矩做了匹配设计，既保证操作时的力臂长度足够省力，又不会因为手轮尺寸过大占用过多安装空间，阀杆顶部的防护结构可避免日常落尘、淋水对阀杆螺纹造成锈蚀，延长操作机构的使用寿命。安装边界方面，阀门两端法兰的端面间距、螺栓孔中心圆直径、密封面凸台尺寸均匹配通用管路安装规范，手轮的最小操作空间预留充足，安装时手轮侧无需紧贴墙面或其他管线构件，保证后期操作与检修时的空间充足，阀体底部无突出排液结构，可直接落地安装或架空固定在管线支架上，适配多种现场安装条件。
