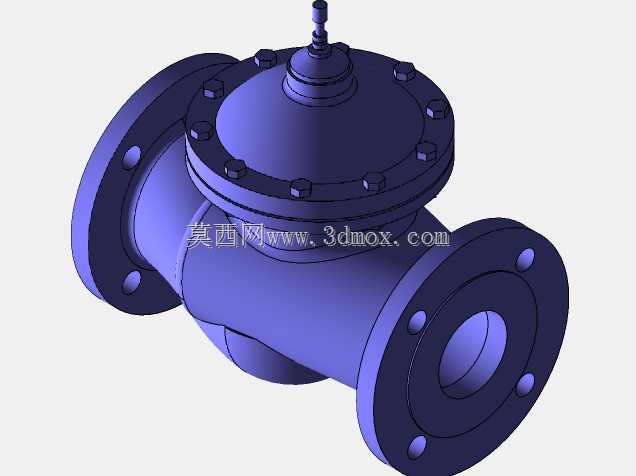

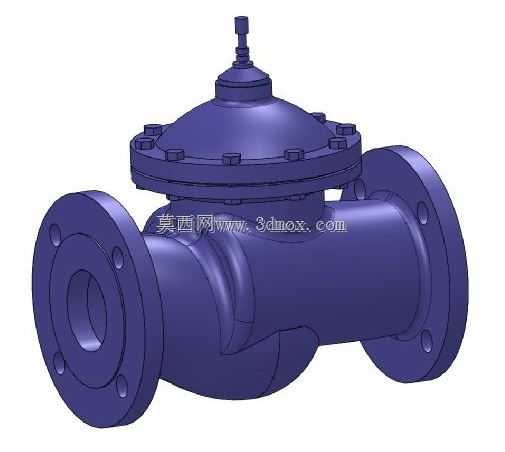

DN65法兰连接隔膜式多洛减压阀结构

这款隔膜式减压阀主要应用于市政供水、暖通循环、工业流体输送等管路系统中，安装在主干管路与分支管路的衔接节点处，核心作用是将上游较高的管路流体压力稳定调节至下游支路所需的工作压力区间，同时在入口压力出现波动时，依靠隔膜感应结构自动调整阀瓣开度，始终维持下游压力的稳定输出，避免压力骤变冲击下游管路、仪表与终端用水用气设备，有效降低管路渗漏、设备损坏的风险。从功能特性来看，该款阀门采用隔膜作为压力感应与传动的核心部件，相比活塞式减压阀，隔膜结构对流体中的微小杂质耐受度更高，不会因细小颗粒卡滞活塞造成调压失效，同时隔膜传动的阻尼特性更优，调压过程平缓无冲击，能够避免下游管路出现水锤现象，适配水、低粘度中性流体等多种介质的输送场景。在设计思路上，整体采用直通式流道结构，流体从入口法兰进入阀腔后，沿平滑流道流向出口，流阻系数更低，能够减少管路输送过程中的压力损失，降低流体输送的能耗；顶部的隔膜腔将调压控制腔与主流道完全隔离，避免介质中的杂质侵入调压传动部位，延长部件的使用寿命；阀盖与阀体采用周向均布的螺栓紧固结构，既保证了中法兰连接的密封可靠性，也方便后期拆解维护，更换隔膜、密封件等易损部件。外形与安装边界方面，阀门两端采用DIN标准DN65法兰连接结构，法兰端面的螺栓孔位置、密封面尺寸完全符合对应公称压力的法兰标准，安装时可直接与同规格的管路法兰配对，无需额外加工转接件；阀体整体呈对称的直通布局，顶部的调节机构突出高度控制在合理范围内，安装时无需预留过大的竖向操作空间，水平安装在管路上即可稳定工作，两端法兰的同轴度经过设计校核，安装后不会出现管路错位产生的附加应力，能够适配常规工业厂房、建筑管井内的管路安装空间要求，日常调压操作仅需通过顶部的调节结构即可完成，无需拆解阀体，运维操作十分便捷。
