气动薄膜三通合流分流调节阀结构模型

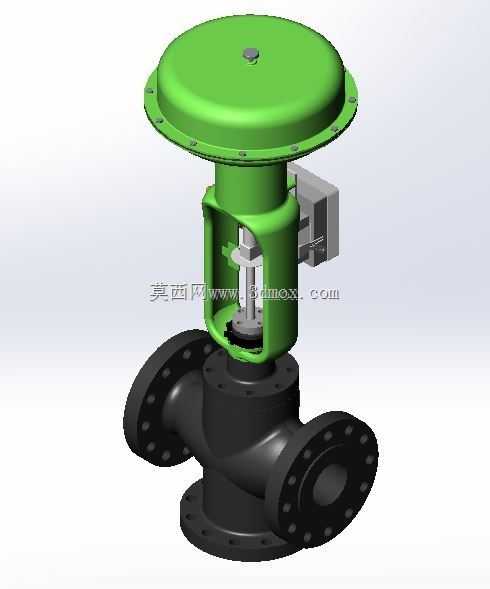

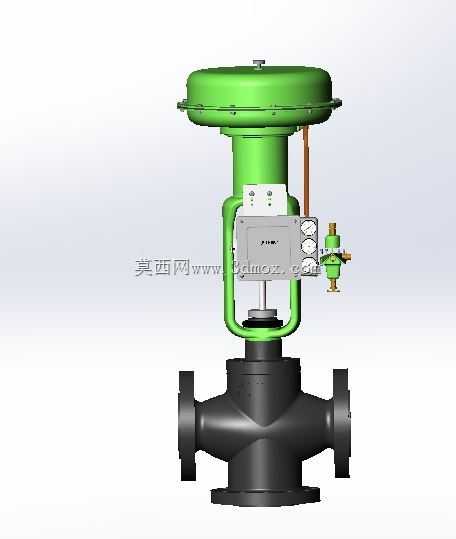

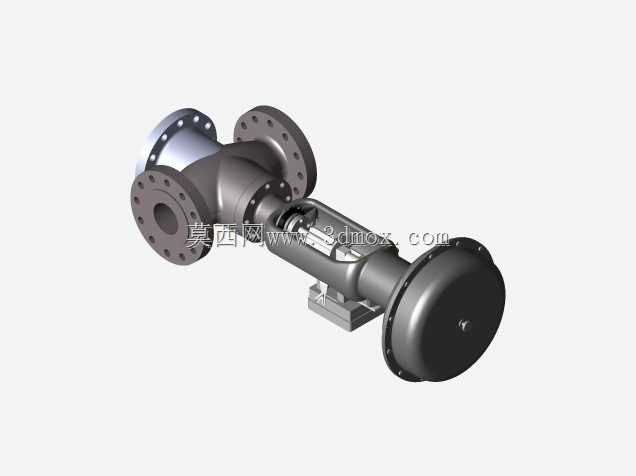

这款三通控制阀主要应用于石油化工、热电联产、暖通空调、轻工制药等行业的流体管路系统中，可同时完成两种流体的合流配比，或是单路流体的分流调节作业，适配水、蒸汽、轻质油品、低腐蚀性化工介质等多种常见工业流体的工况管控需求，在换热机组温控、工艺管路流量配比、冷热介质混调等场景中能够替代两台直通调节阀完成调控作业，有效缩减管路布设空间、降低前期设备投入成本。设备上部采用气动薄膜式执行机构作为动力输出单元，依靠洁净压缩空气作为动力源，搭配侧装的阀门定位器组件，可接收工业控制系统输出的标准调控信号，精准驱动下部阀杆做升降位移，进而带动阀体内的阀芯组件改变与阀座的流通截面积，连续调节三路接口之间的介质流量与通断状态，执行机构侧部配套的空气过滤减压阀可对输入气源做稳压、除杂处理，保障执行机构动作平稳无卡滞，避免气源杂质损伤薄膜密封结构。阀体采用三通式铸造结构，三个连接接口均为法兰式连接设计，可直接与同公称通径的工业管路法兰做对接安装，安装时需预留上部执行机构的检修操作空间，侧部定位器需预留信号接线、气源管路的布设空间，避免与周边管路、设备产生安装干涉。整体设计遵循等百分比流量特性做阀芯型面优化，在小开度工况下调节平缓，大开度工况下调节灵敏，可适配宽范围的流量调节需求，阀体流道做了圆滑过渡处理，可有效降低介质流经阀腔时的压损与湍流扰动，减少气蚀、冲蚀对阀内件的损伤，上部执行机构与下部阀体采用支架式连接结构，阀杆处设置多重密封填料组件，既保障阀杆升降动作顺滑无卡滞，又可避免阀腔内介质沿阀杆处出现外泄漏，执行机构顶部设置的行程指示器可直观反馈阀门当前开度状态，方便现场巡检人员快速判断设备运行状态，无需额外拆解设备即可完成开度核验。
