黄铜内螺纹2又1/2英寸手动闸阀结构设计

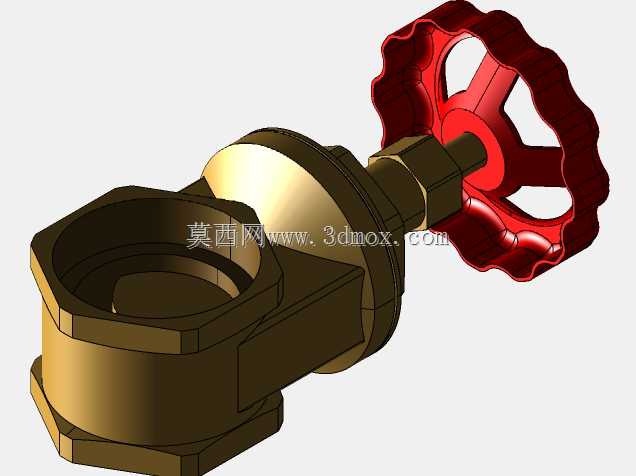

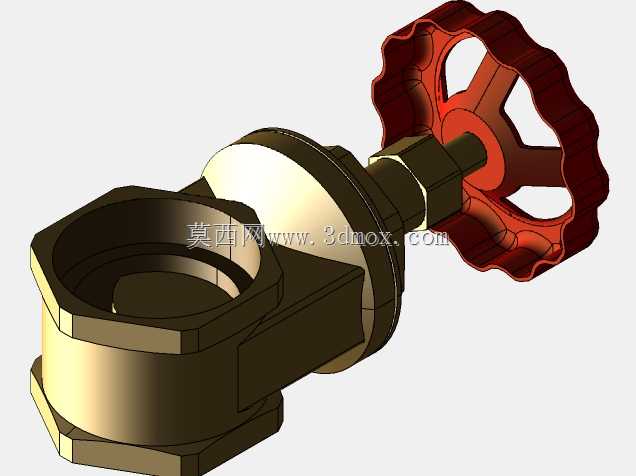

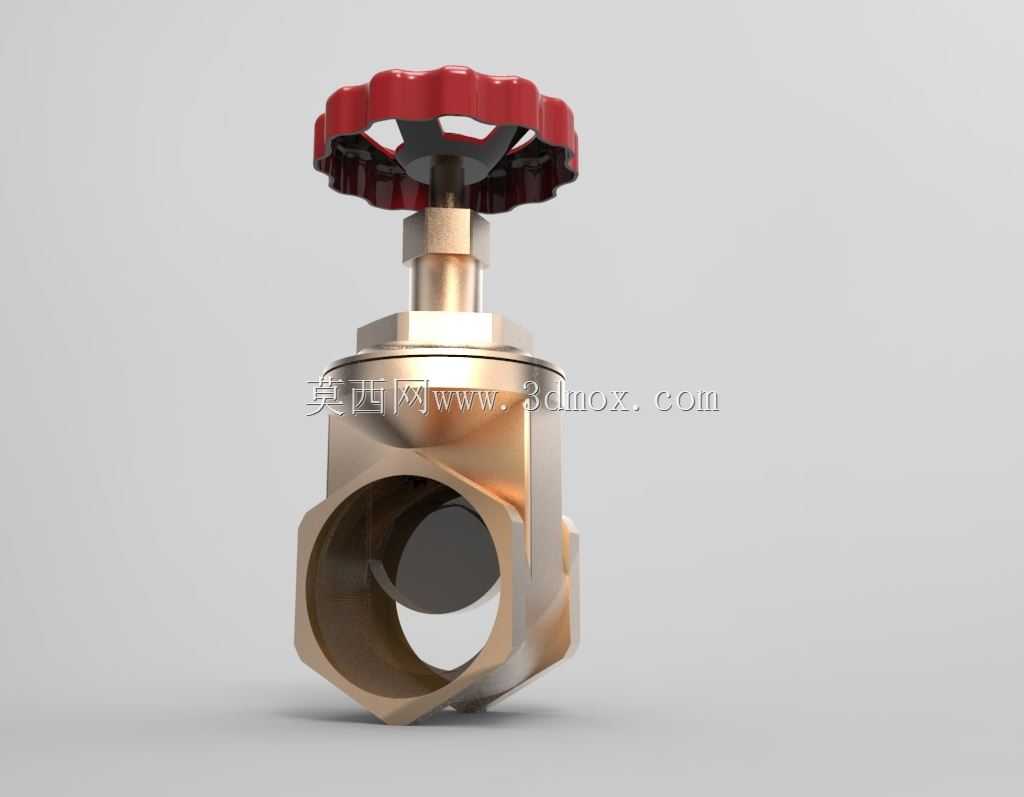

这款手动闸阀主要面向民用给排水、暖通空调管路、小型工业低压流体输送场景设计，通径规格为2又1/2英寸，适配同规格内螺纹管路的快速接驳需求，是家装水路改造、商用建筑供水系统、小型设备冷却循环回路中常用的通断控制部件，核心作用是通过手动操作实现管路内流体的导通与截断，相比同通径的球阀，闸阀在完全开启时流道无额外阻流结构，流体流经的压力损失更小，适合需要长期保持全开或全关状态的管路工况，不适合用作调节流量的节流场景，避免密封面长期受介质冲蚀出现泄漏问题。产品整体采用锻压黄铜作为主体材质，阀体采用一体式锻造成型工艺，相比铸造黄铜阀体组织更致密，耐压抗渗漏性能更优异，适配公称压力1.6MPa以内的常温清水、非腐蚀性流体输送场景，手轮采用红色酚醛树脂压制成型，表面做防滑筋条设计，冬季低温环境下操作不会出现冰粘手的问题，手轮与阀杆之间采用四方嵌合结构，传动无打滑间隙，操作手感清晰。设计阶段重点考虑了家用及商用场景的安装维护便利性，阀体两端的内螺纹采用标准管螺纹公差设计，安装时无需额外定制转接接头，直接缠绕生料带即可与同规格镀锌管、PPR外螺纹接头实现密封连接，阀体的六角结构预留了标准扳手卡位空间，安装时可以用普通活动扳手夹持阀体完成紧固，不会因为夹持力过大导致阀体变形。阀杆与阀体之间采用多级填料密封结构，长期使用出现渗漏时无需拆解整个阀门，仅需拧紧阀杆处的压盖螺母即可补偿密封填料的磨损量，大幅降低后期维护成本。外形尺寸方面，这款闸阀的整体高度适配常规管路安装的操作空间需求，手轮的旋转半径不会超出阀体轮廓过多，并排安装多台阀门时不会出现手轮干涉的问题，阀体进出口端面的同轴度公差控制在0.1mm以内，安装后不会出现管路别劲的问题，有效避免长期受力导致的螺纹连接处渗漏。内部闸板采用平行式双密封面结构，密封面堆焊耐磨铜合金，开关过程中密封面磨损均匀，长期使用的密封可靠性更高，阀杆采用升降式结构设计，通过手轮旋转带动阀杆垂直升降，从外部即可直观判断阀门的开关状态，避免误操作导致的管路通断判断失误。
