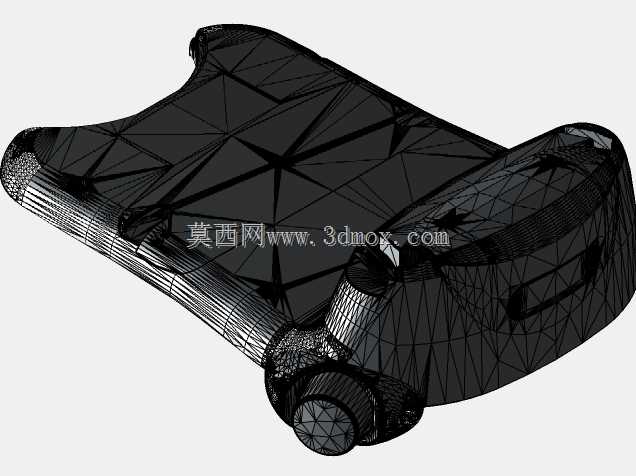

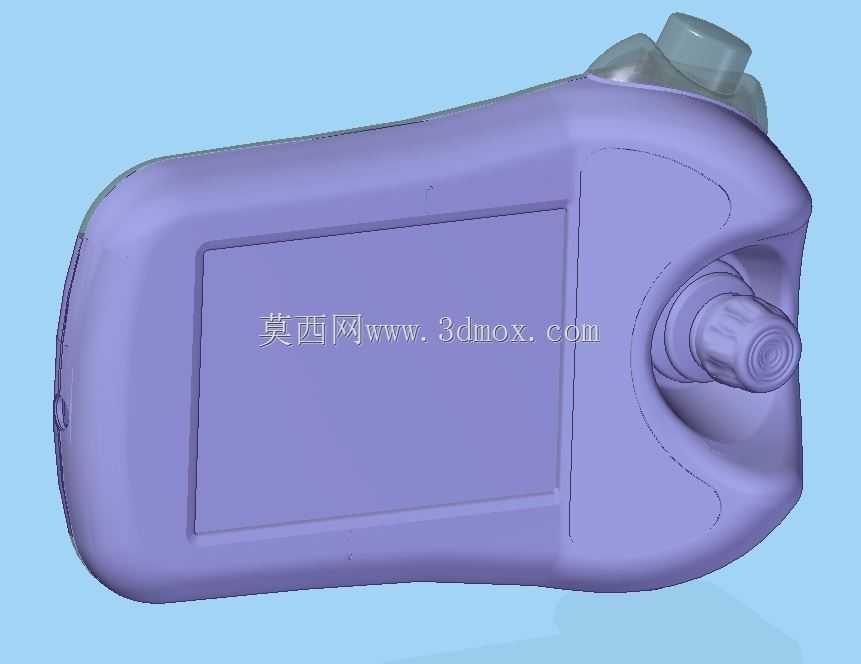

ABB机器人手持示教操作终端结构设计

在工业机器人的现场部署、调试运维与日常作业管控场景中，手持示教终端是操作人员与机器人本体直接交互的核心硬件载体，承担着程序编写、点位示教、参数配置、状态监控、故障排查等关键功能，是工业机器人作业单元不可或缺的配套操控设备。这款示教终端的设计完全贴合一线操作人员的实际使用习惯，整体采用符合人体工学的曲面握持造型，外壳边缘做了大弧度圆角过渡处理，单手握持时手掌与设备外壳能够充分贴合，长时间持握操作不易产生肌肉疲劳，适配不同手型的操作人员在车间现场站立、蹲姿、移动等多种姿态下的操作需求。设备正面预留了大面积的显示屏安装区域，可清晰展示机器人的实时坐标位置、运行速度、IO状态、程序运行进度、故障报警代码等核心信息，屏幕区域做了略微内凹的防护设计，能够避免现场作业时尖锐物体剐蹭屏幕表面，降低屏幕碎裂的风险。设备侧方集成了摇杆操控组件，操作人员可通过摇杆精准控制机器人各轴的点动运行，实现作业点位的精准示教，摇杆周边的壳体做了凸起的防护围边，即便设备不慎从手中滑落，也能避免摇杆直接撞击地面造成损坏。设备顶部预留了急停按钮与使能开关的安装位，符合工业安全设计规范，操作人员握持设备时手指可自然触碰到使能开关，遇到突发状况时可快速按下急停按钮切断机器人动力输出，保障现场作业安全。设备背部设计有防滑纹理结构，配合侧面的握持曲面，即使操作人员手上沾有少量切削液、油污，也能稳定握持设备，避免滑脱。在结构设计上，这款示教终端充分考虑了工业现场的复杂使用环境，壳体采用高强度工程塑料材质，具备良好的抗冲击、耐油污、耐粉尘性能，能够适配焊接、搬运、装配、打磨等不同工业场景的使用需求。设备的接口区域做了密封防护设计，连接机器人控制柜的线缆接口位于设备底部，线缆出线方向顺着握持姿态自然延伸，不会干扰操作人员的手部动作，同时接口处做了防拉扯结构设计，避免现场作业中线缆被意外拉扯导致接口松动或损坏。整体外形尺寸控制在单手握持的舒适范围内，不会因为体积过大增加操作人员的持握负担，设备的重量分布经过优化，重心靠近握持手掌位置，长时间举持操作也不会出现手腕酸胀的情况，能够有效提升现场调试与运维的工作效率。
