普拉加蒂BTP-80伺服刀塔结构三维设计

项目分类:机床 发布时间:2022-05-13 ID:630187
  • 普拉加蒂BTP-80伺服刀塔结构三维设计
  • 普拉加蒂BTP-80伺服刀塔结构三维设计

  在数控车床的升级改造与新机型开发过程中,刀架作为直接决定加工工序切换效率、加工精度保持性的核心功能部件,其结构合理性往往会影响整台设备的稼动率表现。普拉加蒂BTP-80型刀塔是面向中端数控车削设备开发的伺服驱动刀架产品,这类刀架目前广泛应用在平床身数控车床、斜床身排刀机、小型车铣复合设备的工位拓展场景中,能够替代传统的电动刀架,实现更快的换刀响应、更高的重复定位精度,同时支持就近换刀逻辑,大幅缩短非加工等待时长。

  从实际应用场景来看,该款刀架适配最大回转直径400-600mm规格的卧式数控车床,可装夹外圆车刀、内孔镗刀、螺纹刀、切槽刀等标准车削刀具,部分带动力刀座接口的同系列衍生型号还可搭载径向、轴向动力头,完成简单的铣削、钻削工序,满足盘类、轴类零件的复合加工需求。在汽车零部件加工、通用五金件批量生产、液压阀块加工等场景中,这类8工位伺服刀架的应用占比逐年提升,相比传统4工位电动刀架,其工位数量翻倍,可减少生产过程中的人工换刀频次,降低多次对刀带来的精度误差。

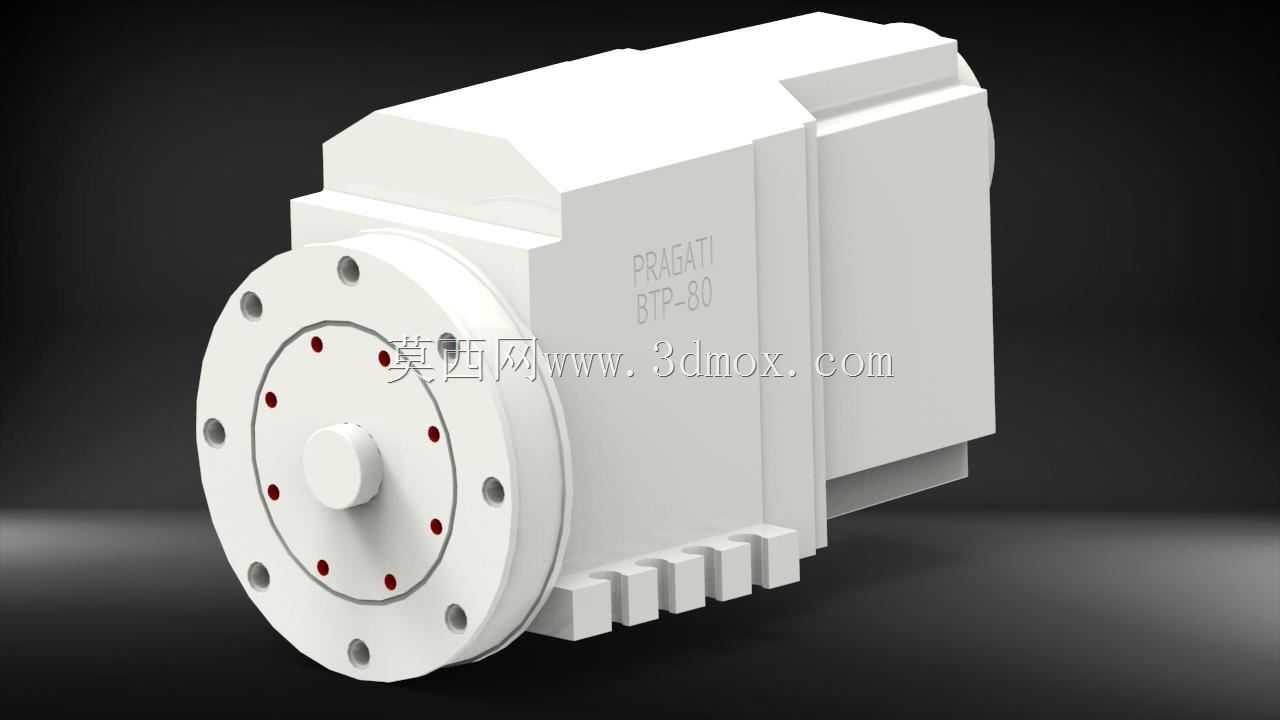

  从产品功能特性来看,该刀架采用伺服电机配合精密凸轮分度机构实现转位动作,端齿盘作为定位元件,锁紧时依靠碟簧组提供稳定锁紧力,液压或机械结构完成锁紧释放,换刀过程中转位平稳无冲击,定位重复精度可控制在0.002mm以内,能够满足精车工序的精度要求。刀架的前端法兰采用圆形安装止口设计,端面上均匀分布12个安装螺栓孔,可直接通过螺栓固定在车床的滑板安装面上,安装时需要保证止口与滑板定位孔的配合间隙控制在0.01-0.02mm之间,端面跳动不超过0.005mm,避免刀架安装偏斜带来的刀具切削振纹问题。

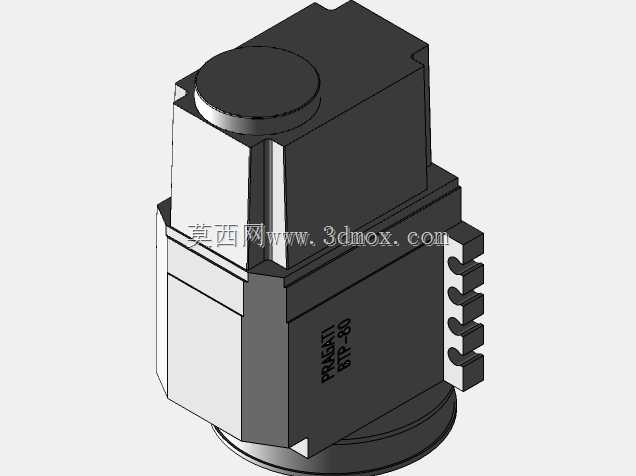

  在三维建模设计过程中,首先需要明确刀架的整体安装边界:该型号刀架的轴向总长度从安装法兰端面到电机尾部约为280mm,法兰盘外径为180mm,刀盘安装端面的刀具装夹孔位采用标准20mm方刀孔设计,相邻刀位的夹角为45度,刀盘最大回转直径为240mm,设计时需要校核刀架在最大回转半径下与机床主轴、尾座、防护门的干涉距离,尤其是在加工长轴类零件时,要保证刀架Z向移动到靠近主轴卡盘位置时,刀盘边缘不会与卡盘外缘发生碰撞。

  结构设计上,刀架的箱体采用高牌号铸铁一体铸造,经过时效处理消除内应力,内部的凸轮轴、分度齿轮、端齿盘等核心传动部件均采用合金结构钢渗碳淬火处理,表面硬度达到HRC58-62,保证长期使用下的磨损量控制在允许范围内。建模时需要重点还原内部的动力传递路径:伺服电机输出扭矩通过同步带轮传递到凸轮轴,凸轮驱动分度盘完成精确转位,到位后三齿盘啮合锁紧,整个动作的时序逻辑需要在装配体中完成运动仿真验证,确保转位过程中无卡滞、锁紧时齿盘完全啮合无间隙。

  从安装适配的角度,设计时还要考虑刀架的布线空间,电机的动力线、编码器线需要从刀架箱体的后侧出线孔引出,走线时要避开滑板移动的拖链弯曲半径,避免线缆在Z轴、X轴往复移动过程中出现拉扯磨损。刀架的冷却管路接口设置在箱体侧面,可接入机床的切削液系统,为刀具切削位置提供精准冷却,同时冲刷掉刀盘上堆积的切屑,避免切屑进入刀架内部的传动间隙造成部件磨损。

  在实际选型匹配时,还要结合机床的X向行程参数校核刀架的中心高,该款刀架的刀具安装基面中心高为80mm,需要与机床主轴中心高保持一致,中心高偏差超过0.1mm时会导致刀具实际切削角度出现偏差,影响加工表面质量。建模过程中对刀架的各个密封位置也做了细节还原,包括前端法兰的旋转密封圈、箱体结合面的密封胶槽、出线口的防水接头等结构,这些细节直接决定刀架的防护等级,在切削液喷淋、切屑飞溅的加工环境中,可靠的密封结构能够有效延长刀架的无故障运行时间。
