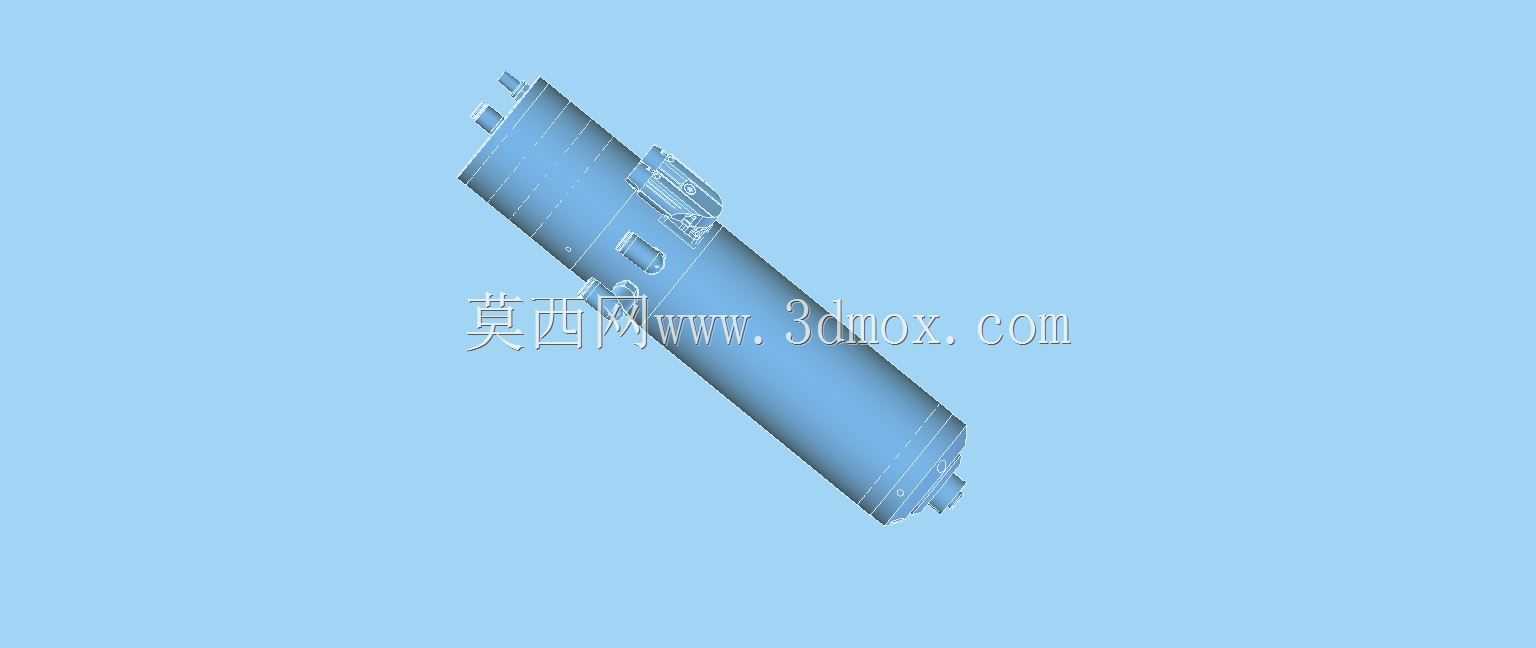

ATC8022-HSK气动锥面换刀机电主轴结构

　　在数控加工产线的自动化升级改造中，主轴作为机床直接参与切削加工的核心执行部件，其换刀效率、夹持刚性与运行稳定性，直接决定了整线的加工节拍与成品精度。这款适配HSK接口的ATC系列主轴，在结构设计阶段就瞄准了半自动化、全自动化加工场景的连续作业需求，没有沿用传统手动换刀主轴的锥面锁紧逻辑，而是集成了气动锥面变位结构，能够在不依赖人工手动操作锁紧机构的前提下，完成刀具的自动松夹动作，适配加工中心、组合机床、专机产线的自动换刀流程，减少人工干预环节的停机等待时间。

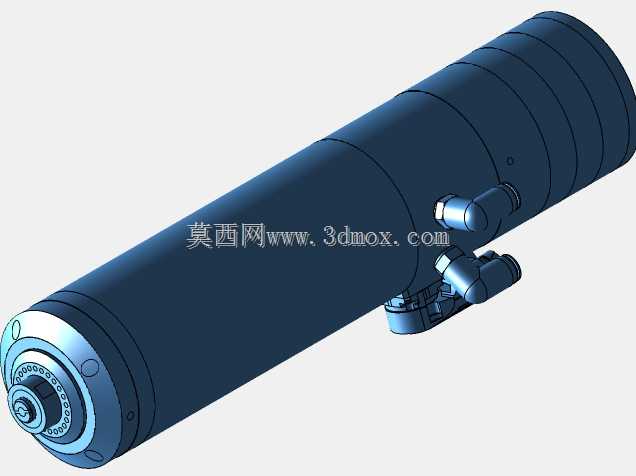

　　从实际应用场景来看，这类主轴常被部署在3C零部件精密加工、小型模具精铣、有色金属高速切削的工位上，HSK接口的短锥定位设计本身就具备比传统BT接口更高的连接刚性与回转精度，在高转速切削工况下能有效降低锥面配合的间隙窜动，保证刀具切削刃的跳动量控制在精加工允许的范围内。设计时在主轴壳体的侧部预留了气动管路的集成安装位，没有将气路接口外置突出于壳体轮廓之外，避免在主轴高速往复进给的过程中，气路管线与周边的夹具、防护钣金、排屑结构发生干涉，同时也能减少切削液、金属切屑对气路密封结构的直接冲刷，延长密封元件的使用寿命。

　　从安装边界来看，主轴主体采用圆柱形壳体设计，壳体外圆经过精密磨削加工，既可以采用抱箍式安装座直接夹持固定，也可以通过壳体端部的法兰孔进行端面定位安装，两种安装方式都能保证主轴轴线与安装基准的同轴度要求，不需要额外做复杂的适配调整。设计时充分考虑了不同设备的安装空间限制，将气动驱动的活塞结构集成在主轴内部的腔体中，没有额外增加主轴的径向轮廓尺寸，整体外圆直径保持统一，方便用户根据自身设备的安装空间选择固定位置，不需要为了避让主轴结构修改设备的滑台或者主轴箱设计。

　　功能特性上，气动锥面变位结构的核心作用是在换刀信号触发时，通过压缩空气驱动内部的锥面套产生轴向位移，松开HSK刀柄的锁紧机构，让机械手或者自动换刀机构能够顺利取出旧刀、装入新刀，换刀完成后切断气路，依靠内部的弹性复位结构推动锥面套复位，将刀柄牢牢拉紧在主轴锥孔内，整个动作行程经过精确计算，既保证松刀时刀柄有足够的拆卸间隙，又不会因为行程过大导致内部结构碰撞磨损。主轴的壳体上还预留了传感器安装位，可以加装转速检测、温度检测元件，方便设备的控制系统实时采集主轴的运行参数，在出现过热、转速异常的情况时及时触发保护机制，避免主轴因为过载或者润滑失效出现损坏。

　　在三维建模的过程中，这类主轴的结构设计需要重点关注几个核心配合尺寸：首先是锥孔与HSK刀柄的配合公差，必须严格遵循接口标准的尺寸要求，过大会导致夹持刚性不足、加工振刀，过小则会出现换刀卡滞、刀柄无法完全贴合的问题；其次是内部气动活塞的行程与密封槽尺寸，密封槽的深度、宽度要匹配选用的密封圈规格，保证在往复运动过程中不会出现漏气，同时避免密封圈因为压缩量过大出现过快磨损；另外还要做运动干涉检查，模拟松刀、拉刀的全行程动作，确认内部的拉杆、锥面套、弹性元件在运动过程中不会与壳体、轴承结构发生碰撞，同时要核算主轴转子的动平衡校正结构位置，保证在最高工作转速下的振动量符合精密加工的要求。

　　从设备选型的角度来看，选用这类集成气动换刀结构的主轴，不需要额外在主轴箱外部加装独立的松刀油缸或者气缸，能够简化设备的整体结构设计，减少外围液压、气动元件的布置空间，对于紧凑型的自动化加工专机来说，这种集成化的设计能够有效缩小设备的整体体积，减少设备制造的物料成本与装配调试周期。同时，气动驱动的方式相比液压驱动，不存在液压油泄漏污染加工区域的问题，更适合对加工环境清洁度有要求的3C产品、医疗器械零部件加工场景，压缩空气的驱动响应速度也更快，能够缩短单步换刀的动作时间，进一步提升加工效率。
