普拉加蒂BTP-80数控车床伺服刀塔结构

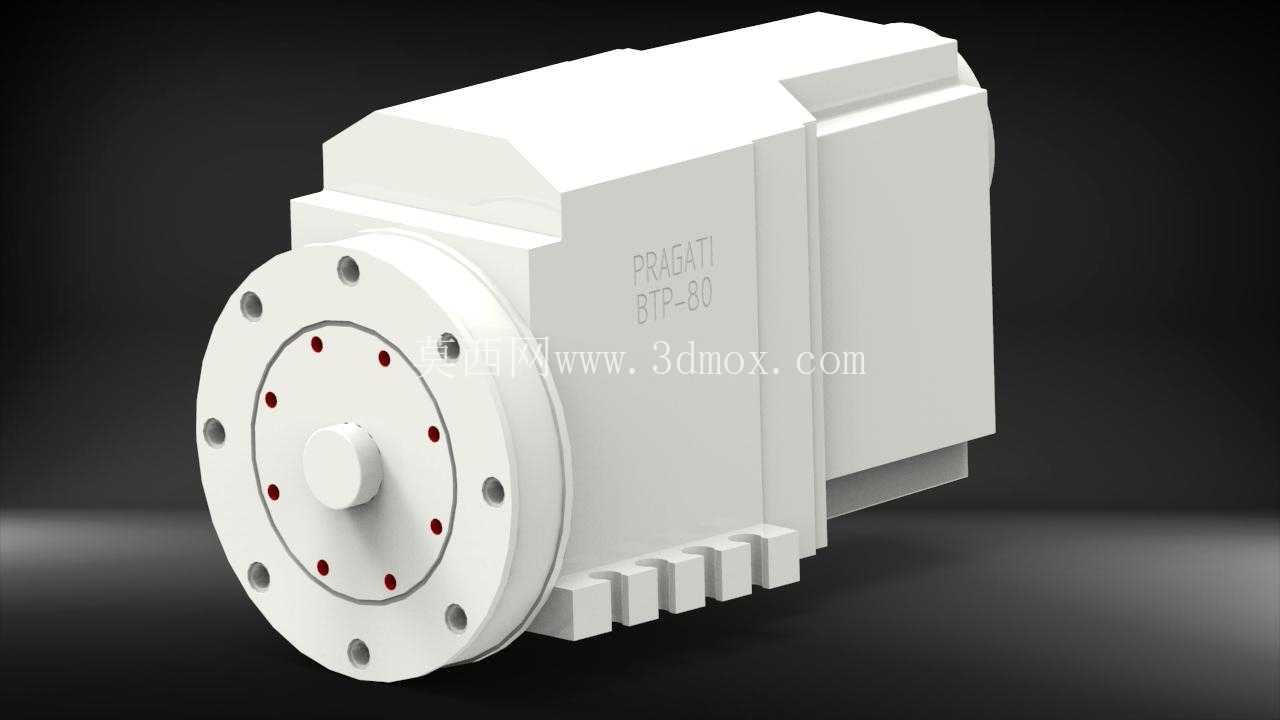

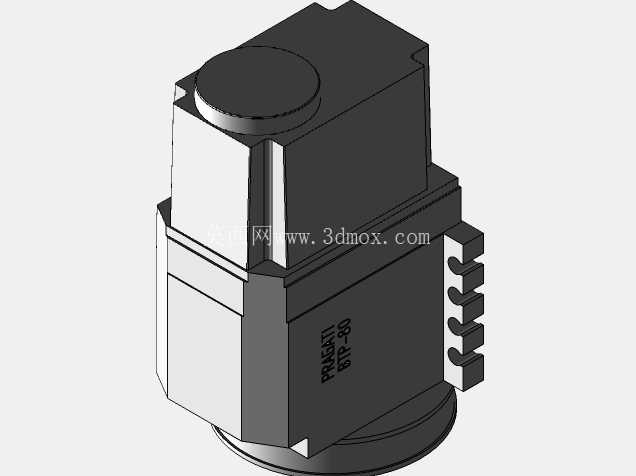

　　在数控车床的加工单元布局中，刀塔是直接决定工序集成能力与换刀效率的核心功能部件，普拉加蒂BTP-80这款刀塔的三维结构，完全围绕盘类、轴类零件的多工序连续加工需求设计，适配中规格斜床身数控车床的安装空间，可完成车外圆、镗内孔、切槽、端面加工、螺纹切削等多类工序的刀具装夹切换，无需人工干预即可完成单工件装夹下的全工序加工，大幅减少工序间的工件拆装与找正时间。从结构设计逻辑来看，这款刀塔采用端面法兰安装形式，前端带定位止口的圆形法兰盘上均匀分布12个安装螺栓孔，安装时可直接与车床滑板的安装面对接，止口与滑板定位孔配合保证同轴度，螺栓锁紧后可承受切削过程中的径向与轴向切削力，避免换刀或重切削时出现位置偏移。

　　刀塔的输出端为中心定位凸台，周围环形分布的刀具安装位可根据加工需求配置不同类型的刀座，每个刀位的定位依靠端面的高精度分度销与锥面配合实现，重复定位精度可满足精加工的公差要求，换刀时的分度动作由内置的伺服驱动机构完成，分度过程平稳无冲击，可大幅缩短相邻刀位的切换时间。刀塔的主体壳体采用方正的箱式结构，侧面预留的动力接口与冷却接口可适配动力刀座的安装需求，拓展铣削、钻削等复合加工能力，壳体底部的散热筋结构可在连续加工过程中带走内部传动机构产生的热量，避免热变形影响加工精度。

　　从安装边界来看，这款刀塔的轴向长度与径向尺寸经过优化，安装后不会与车床的主轴、尾座产生运动干涉，滑板的行程预留足够的安全距离，换刀过程中刀盘的旋转轨迹不会触碰工件或夹具，适配最大加工直径300mm左右的中规格数控车床。在实际选型应用中，这类刀塔多用于通用型数控车床、车铣复合加工设备的配置，相比排刀架可容纳更多刀具，适合多品种小批量的零件加工场景，换刀动作的逻辑可直接接入车床的数控系统，通过M代码实现刀位的自动切换，刀位信号的反馈由内置的位置传感器完成，可有效避免换刀故障导致的撞机问题。

　　建模过程中对刀塔的内部传动空间、外部安装接口、运动部件的行程边界都做了精准还原，法兰盘的螺栓孔位置、刀位的分布角度、壳体的安装基准面都与实物尺寸保持一致，可直接用于设备布局的干涉检查、安装工装的设计、刀座适配的结构验证，也可作为数控车床虚拟调试的数字孪生模型使用，帮助设计人员在设备研发阶段完成刀塔与周边部件的匹配验证，减少物理样机的试装整改次数。
